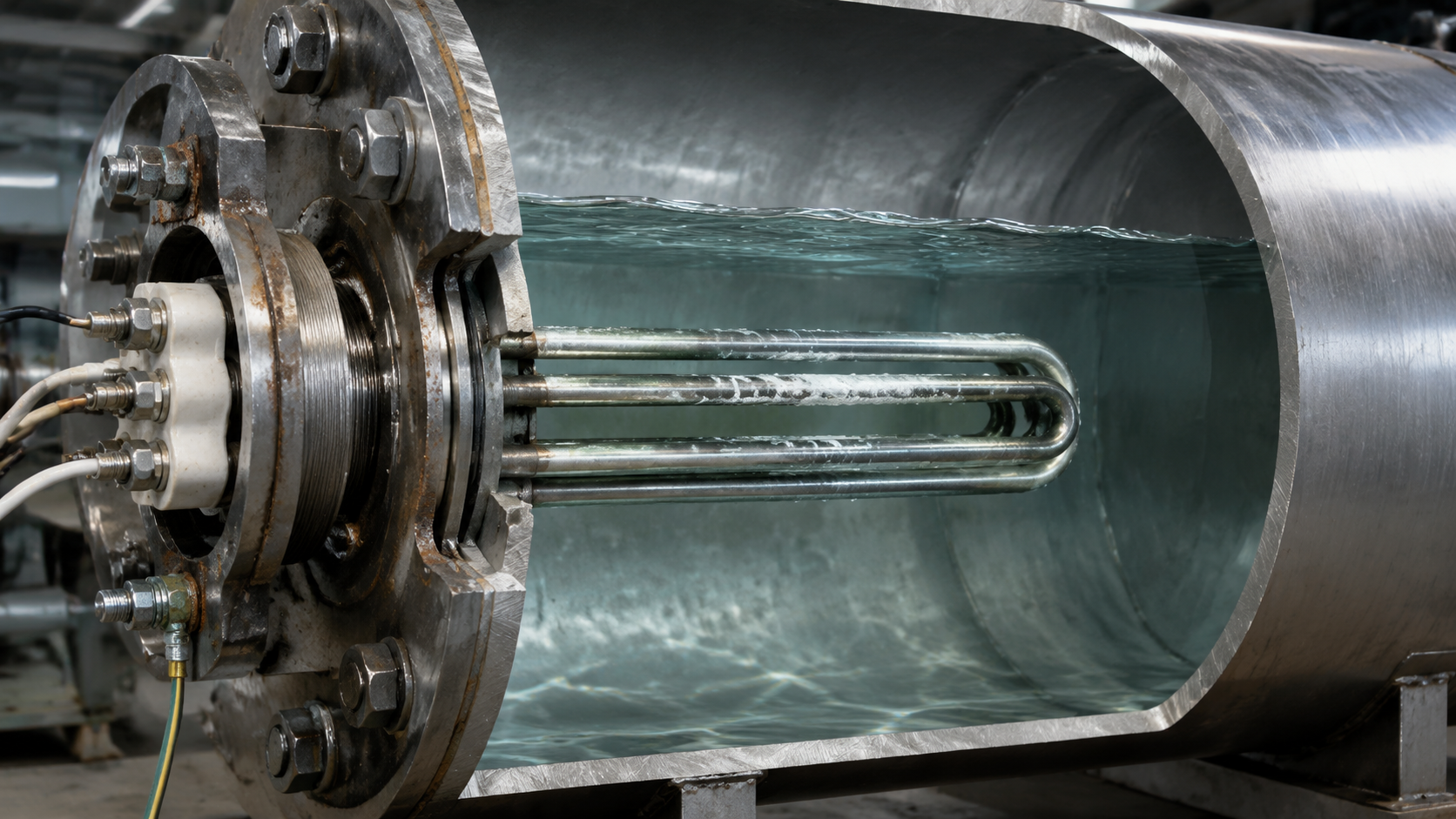

Мощность ТЭНа по сопротивлению: формула, таблица и как измерить мультиметром

Для инженера-теплотехника или главного энергетика вопрос «какой мощности ТЭН установлен в баке» обычно возникает при модернизации оборудования, замене вышедшего из строя нагревателя или проверке соответствия заявленной мощности фактической. Маркировка на корпусе часто стёрта, а паспорт на оборудование утерян. В этом случае сопротивление ТЭНа — единственный объективный параметр, по которому можно рассчитать мощность без демонтажа и вскрытия корпуса.

Формула мощности ТЭНа по сопротивлению

Зависимость между мощностью, напряжением и сопротивлением описывается законом Ома для участка цепи. Для одноэлементного ТЭНа (одна нихромовая спираль, два вывода) формула выглядит так:

R = U² / P

где R — сопротивление в омах (Ом), U — номинальное напряжение в вольтах (В), P — мощность в ваттах (Вт).

Соответственно мощность по известному сопротивлению:

P = U² / R

Важно понимать: напряжение U — это напряжение, которое реально подаётся на каждый отдельный ТЭН. Для однофазного ТЭНа на 220 В — это 220 В. Для трёхфазной схемы, в зависимости от схемы подключения, на элемент может приходиться либо фазное напряжение ~220 В, либо линейное 380 В.

Таблица сопротивлений и мощности для ТЭН на 220 В и 380 В

Для практического использования удобно пользоваться готовой таблицей соответствия сопротивления и мощности. Значения рассчитаны по формуле R = U² / P.

Это справочные значения для активной нагрузки. ТЭН — чисто активная нагрузка, поэтому реактивная составляющая отсутствует. Допуск по мощности по ГОСТ 13268-88 составляет +5/−10%, соответственно допуск по сопротивлению несимметричный: −4/+11%. Если измеренное сопротивление отклоняется от табличного в этих пределах, ТЭН соответствует заявленной мощности.

Как измерить сопротивление ТЭНа мультиметром

Перед измерением необходимо:

1. Обесточить оборудование — отключить автомат, вывесить плакат «Не включать».
2. Слить воду из бака или убедиться, что нагреватель доступен без слива рабочей среды.
3. Снять перемычки — в трёхфазных схемах «звезда» и «треугольник» между выводами ТЭНов есть перемычки, они зашунтируют измерение. Отсоединить питающие провода от выводов нагревателя.

Мультиметр перевести в режим измерения сопротивления (омметр). Щупы приложить к двум выводам одного ТЭНа. Для одиночного водяного ТЭНа со штуцером G1/2" или G3/4" это два контактных стержня на торце.

Что важно проверить дополнительно:

• Сопротивление на корпус. Один щуп на вывод, второй — на металлический корпус или фланец. При исправной изоляции мультиметр должен показывать «бесконечность» (обрыв). Утечка в пределах нескольких килоом указывает на повреждение магнезитовой засыпки и скорый выход ТЭНа из строя через пробой.
• Целостность спирали. Если мультиметр показывает обрыв — спираль перегорела, ТЭН подлежит замене.
• Короткое замыкание. Сопротивление значительно ниже табличного (например, 2 Ом вместо 16 Ом для 3 кВт на 220 В) — межвитковое замыкание нихромовой спирали. Такой ТЭН будет потреблять завышенный ток, перегреваться и быстро выйдет из строя.

Для блок-ТЭНов на фланце G2" или M48×2 с несколькими петлями необходимо измерять сопротивление каждой петли отдельно, между каждой парой соответствующих контактов.

Особенности расчёта для трёхфазных ТЭН

Промышленные нагреватели мощностью от 3 до 90 кВт — это, как правило, трёхфазные блок-ТЭНы. Напряжение 380 В — стандарт для цехового оборудования: термопластавтоматы, экструдеры, блочно-модульные котельные, сушильные камеры.

Для трёхфазной схемы «звезда» на 380 В напряжение на каждом элементе равно фазному: Uф = Uлин / √3 ≈ 220 В. Формула сопротивления ветви:

R = Uлин² / (3 × Pэлемента)

Пример для элемента 3 кВт: R = 380² / (3 × 3000) = 144400 / 9000 ≈ 16,1 Ом. Это то же самое, что 220² / 3000.

Линейный ток такой нагрузки считается по формуле:

I = Pобщая / (√3 × Uлин)

Для трёх элементов по 3 кВт в звезде (суммарная мощность 9 кВт): I = 9000 / (1,73 × 380) ≈ 13,7 А.

Почему серийный ТЭН не всегда решение

Допустим, вы измерили сопротивление, вычислили мощность по таблице и она не совпадает с требуемой для вашего технологического процесса. Типичный случай для пищевого производства: в пастеризаторе объём ванны 800 литров, а установленный ТЭН выдаёт 12 кВт вместо 18 кВт, поэтому нагрев до 90 °C занимает 3 часа вместо 1,5. Заменять ТЭН на серийный с другой мощностью сложно — не совпадает присоединительные размеры фланца и длина гибкой части.

Инженерная нормальная практика — изготовление ТЭНа под задачу. На производстве ТЭН-Миасс изготавливают нагреватели по чертежу заказчика с параметрами, которые вы указываете в техзадании:

• мощность ровно под объём бака и скорость нагрева — от 0,3 до 90 кВт;
• диаметр корпуса — от 4 до 32 мм;
• длина — от 30 до 6000 мм;
• материал оболочки — Сталь 10 для воздуха и масла, AISI 304 (08Х18Н10) для воды и пара до 200 °C, цельнотянутая труба 12Х18Н10Т для пищевых и агрессивных сред;
• присоединительная резьба — штуцер G1/2", G3/4", M14×1.5, M22×1.5 для одиночных ТЭН или фланец G1.5", G2", M48×2, M56×2, M64×3 под ключ-шестигранник для блок-ТЭН.

Партия от 1 штуки — это стандартный заказ, а не оптовая потребность. Срок изготовления типового ТЭНа — 5–10 дней. Если старый ТЭН вышел из строя и маркировка утеряна — достаточно прислать фотографию с линейкой или размеры: длину, диаметр, резьбу, расстояние между контактами. Технолог восстановит геометрию и пересчитает мощность под вашу задачу.

Пример расчёта по реальной задаче

Исходные условия: в баке моечной машины для тары объёмом 2 м³ необходимо поднять температуру воды с 15 °C до 60 °C за 1 час. Формула требуемой мощности нагревателя:

P = (V × ρ × c × ΔT) / t

где V — объём в м³, ρ — плотность 1000 кг/м³, c — теплоёмкость 4,18 кДж/(кг·°C), ΔT — разница температур 45 °C, t — время в секундах (3600 с).

P = (2 × 1000 × 4,18 × 45) / 3600 = 104,5 кВт (с учётом теплопотерь корпуса принимаем 110 кВт).

Серийный блок-ТЭН на 90 кВт не подходит по мощности, а 120 кВт про запас — избыточен. Оптимальное решение — блок-ТЭН на 110 кВт из трёх ветвей по ~36,7 кВт в схеме «звезда» на 380 В. Сопротивление каждой ветви по формуле: R = 380² / (3 × 36700) ≈ 1,31 Ом. Фланец G2" — присоединение к патрубку бака. Оболочка AISI 304 (08Х18Н10), так как среда — вода с моющими щелочными растворами.

Такой ТЭН не найти в свободной продаже — его изготавливают под заказ. Но именно он обеспечивает расчётное время нагрева и соответствие технологическому регламенту.

Допустимые отклонения. При заказе ТЭНа с сопротивлением 1,31 Ом по ГОСТ 13268-88 завод-изготовитель выдерживает допуск по мощности +5/−10%, то есть фактическое сопротивление может быть от 1,18 до 1,45 Ом. Это нормативная точность, и она не влияет на технологический процесс.

Если у вас есть сомнения в условиях эксплуатации — например, среда с высоким содержанием хлоридов или температура выше 200 °C — инженер производства подберёт материал оболочки из AISI 316 (10Х17Н13М2), Inconel 600 (ХН78Т) или чистого титана. Конструктор также учтёт длину активной части, шаг спирали и плотность засыпки периклаза, чтобы теплоотдача соответствовала режиму.

Что нужно для расчёта при обращении

Чтобы технолог пересчитал мощность и материал ТЭНа под вашу задачу, достаточно прислать:

• рабочую среду (вода, масло, воздух, пар, агрессивная жидкость);
• максимальную температуру нагрева;
• объём бака или площадь поверхности оборудования;
• напряжение питания (220 В или 380 В, схема соединения);
• габариты места установки — длину, диаметр, тип присоединения.

По этим данным за 5–10 дней будет изготовлен ТЭН, который точно встанет в ваше оборудование и выдаст мощность, рассчитанную под ваш процесс.
