Длина ТЭН — это от фланца до крайней противоположной точки

Каждую неделю кто-нибудь присылает заявку, в которой длина ТЭН указана неправильно. Чаще всего человек меряет «от гайки до гайки» или «от края резьбы до конца», и потом мы изготавливаем нагреватель, который либо не входит в корпус, либо болтается с запасом в 40 мм. Чтобы этого не было, разберём один раз, откуда считается длина.

Стандартное определение длины ТЭН

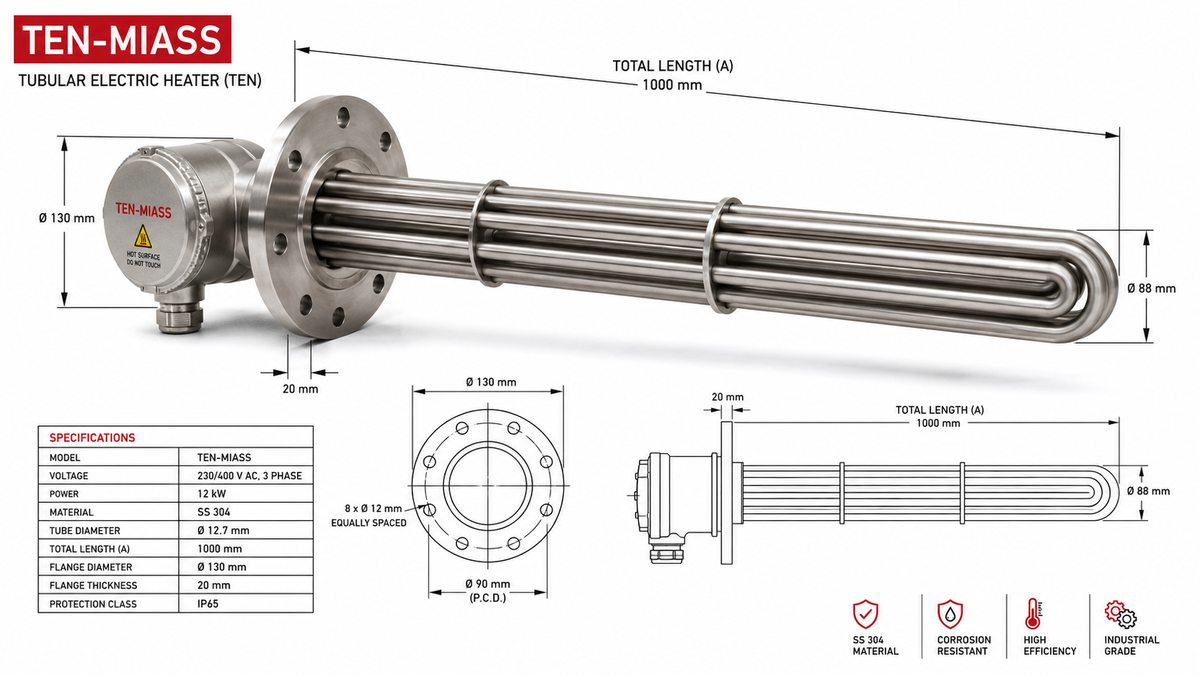

Длина ТЭН — это расстояние от внешней плоскости фланца (или торца присоединительного штуцера) до крайней противоположной точки нагревательной трубки. Всё, что снаружи этой границы, в длину не входит.

Если у нагревателя фланцевый монтаж (плоский диск с отверстиями под болты), плоскость отсчёта — внешняя рабочая поверхность фланца, та, которая прилегает к корпусу оборудования. Если монтаж штуцерный (резьба М14, М20, М22 и т.п.) — отсчёт идёт от торца штуцера в точке перехода в трубку.

Примеры реальных размеров

Несколько типичных конфигураций, с которыми к нам приходят:

Патронные ТЭН у нас делаются диаметром от 4 до 32 мм, длиной от 30 до 6000 мм — всё зависит от того, что написано в чертеже заказчика.

Как правильно снять размер со старого нагревателя

Если ТЭН сгорел и нужно сделать точную копию, порядок такой.

Сначала снимите накидную гайку или контргайку с резьбового хвостовика, если она там есть. Гайка создаёт иллюзию, что деталь длиннее. После этого приложите металлическую линейку или штангенциркуль к торцу фланца (или штуцера) и измерьте до крайней точки трубки с другого конца.

Для гнутых нагревателей одного числа не хватит. Нужна схема изгибов: длина каждого прямого участка, углы и радиусы изгибов. Самый простой способ — положить ТЭН на лист бумаги и обвести контур маркером, потом обмерить уже схему. Или прислать фото с линейкой в кадре, по которой можно определить масштаб.

Что указывать в заявке на изготовление

Минимальный набор данных для расчёта, без которого мы не сможем выдать цену и сроки:

• Длина от фланца до крайней точки (мм)
• Диаметр трубки (мм)
• Мощность (кВт) и напряжение (В)
• Материал оболочки (сталь, нержавейка 304, пищевая 12Х18Н10Т, титан)
• Тип и размер присоединительного элемента (резьба, фланец, штуцер)
• Среда нагрева (вода, воздух, масло, пар)

Для гнутых форм дополнительно: схема с длинами каждого прямого участка и радиусами изгибов. Если есть чертёж — лучше прислать его сразу, это сокращает переписку до одного-двух сообщений.

Частая ошибка при самостоятельном замере

Инженер меряет ТЭН, не снимая монтажную гайку. Получает, допустим, 530 мм. Но гайка добавляет ещё 20-25 мм. Реальная длина нагревателя — 505-510 мм. В котёл он войдёт, а вот в пресс-форму или ванну с точным посадочным местом — нет. Переделка займёт ещё неделю и дополнительные деньги.

Второй частый случай: человек указывает «длину с учётом резьбы» из каталога или старой спецификации. В каталогах некоторых производителей длина указывается именно так — от крайней точки одного конца до крайней точки другого, включая резьбу. Это не наш стандарт. Уточняйте, как именно вы меряли, и мы пересчитаем.

Если сомневаетесь — пришлите сгоревший экземпляр почтой. Мы сами снимем все размеры и сделаем точную копию.
