ТЭН 170 В 13/8 J 380: как расшифровать маркировку и заказать по размерам

170 — типоразмер завода, каталожный номер серии, не длина в миллиметрах. В — форма: трубка прямая, без изгибов. 13/8 — диаметр оболочки 13 мм и номинальная мощность 8 кВт. J — среда вода и растворы кислот, оболочка из нержавеющей стали. 380 — напряжение. Номинальное сопротивление R=380²/8000=18,05 Ом, рабочий коридор по ГОСТ 13268-88 (допуск мощности +5/−10%) — от 17,19 до 20,06 Ом.

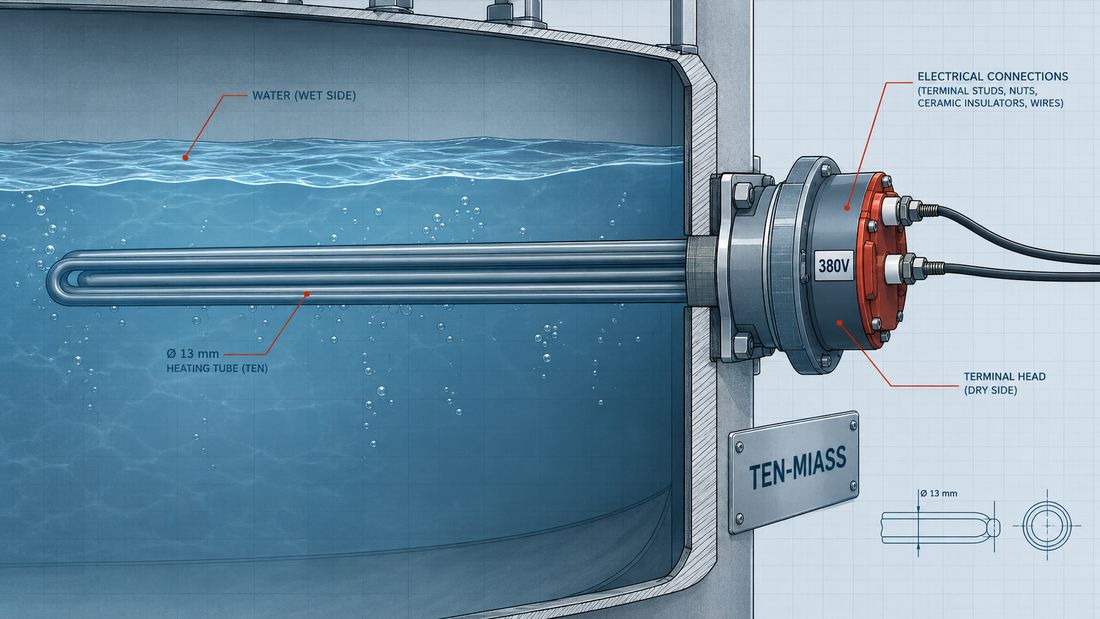

Прямая трубка Ø13 мм полностью под водой. Клеммы, изоляторы и табличка 380 В — на сухой стороне, снаружи стенки бака.

Как читается маркировка по частям

Сопротивление ТЭН 170 В 13/8 J 380 на 380 В

Номинал считается по закону Ома для мощности: R = U² / P.

R = 380² / 8000 = 144 400 / 8000 = 18,05 Ом

ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5% / −10% от номинала. Для 8 кВт это 8400 Вт сверху и 7200 Вт снизу. Пересчёт через R=U²/P даёт несимметричный коридор — чем выше мощность, тем ниже сопротивление:

Рабочий коридор мультиметра — 17,19-20,06 Ом. Меньше нижней границы — вероятно межвитковое замыкание в спирали. Больше верхней — подгорел контакт или часть нити уже выработалась.

Ток по номиналу: I = P / U = 8000 / 380 ≈ 21,05 А. Эта цифра нужна при подборе сечения кабеля и номинала автомата — для разбора кабеля и защиты под похожую 380-вольтовую нагрузку см. статью про П-образный ТЭН 380В 1800 Вт. Подробный вывод формулы коридора сопротивления для другого номинала того же типоразмера — в статье про ТЭН 180 В 13/10 J 380, здесь разбираем цифры конкретно для 8 кВт.

Ваттная нагрузка: хватает ли диаметра 13 мм на 8 кВт

Типоразмер 170 — это развёрнутая (общая) длина трубки около 1700 мм. У прямого одноколенного ТЭНа общая длина обычно больше активной на 80-160 мм — это уходит на холодные контактные стержни с двух сторон, где под изолятором спираль не наматывают. Берём среднее значение 100 мм: активная (греющая) длина получается около 1600 мм, то есть 160 см.

q = P / (π × d × L), где d — диаметр в см, L — активная длина в см.

q = 8000 / (3,14 × 1,3 × 160) ≈ 12,2 Вт/см²

Для воды в режиме хорошей циркуляции (проточная схема, принудительный теплосъём) норма 8-12 Вт/см² с пиком до 15. Наша цифра стоит у самой верхней границы нормы — это рабочий, но не запасной режим. Для бака со стоячей водой без принудительной циркуляции такую нагрузку лучше не ставить: либо брать трубку большего диаметра, либо разбивать 8 кВт на два ТЭНа поменьше.

Пример расчёта: сколько времени греется бак на 300 литров

Формула нагрева воды: P = 0,00116 × V × ΔT / t, где V — объём в литрах, ΔT — разница температур, t — время в часах.

Бак 300 литров, нагрев с 15 до 80°C (ΔT = 65°C), мощность 8 кВт:

t = 0,00116 × 300 × 65 / 8 = 22,62 / 8 ≈ 2,83 часа — около 2 часов 50 минут, без учёта теплопотерь через стенки бака. С реальными потерями и неидеальной теплоизоляцией закладывайте на 15-25% больше времени.

Сколько стоит такой ТЭН

По калькулятору price-calculators.vercel.app для водяного ТЭН из нержавейки с разверткой 170 см и диаметром 13 мм уровень «норма» (закупка × 1,55-1,70) при заказе от 1 шт. выходит на ≈11 000-12 100 ₽. При партии от 10 шт. цена опускается к ≈8 300-9 100 ₽ за штуку. Это ориентир без фланца, резьбы и доставки — точный расчёт делаем по вашему чертежу или фото старого ТЭНа с читаемой маркировкой.

Что прислать нам для точного расчёта

• Фото или чертёж старого ТЭНа с читаемой маркировкой на корпусе
• Объём бака в литрах и материал стенки — сталь, нержавейка, пластик
• Диапазон температур: начальная и целевая
• Напряжение и схема подключения — однофазная или трёхфазная, звезда или треугольник
• Способ крепления — фланец, гайка, штуцер, диаметр посадочного отверстия
• Срок, к которому нужен нагреватель

Без фото маркировку «170 В» всё ещё можно прочитать по этой схеме, но точный посадочный размер и резьбу — только по чертежу или фото старой детали.

Частые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
