ТЭН 170 А 10/5,0 Р 220 диаметр 7 мм: как расшифровать и подобрать замену

170 — типоразмер завода, не длина в миллиметрах напрямую. А — форма: трубка гнутая, с изгибом. 10/5,0 — общая развёрнутая длина трубки 1000 мм и активная (греющая) 500 мм. Р — режим: воздух и газы, то есть калорифер, тепловая завеса или компактная печь, не вода. 220 — напряжение. Диаметр трубки 7 мм указан отдельно от основной маркировки и тоньше стандартных 8,5-13 мм — такую трубку берут, когда изгиб нужно сделать компактным.

Опубликовано 1 октября 2026 · ТЭН-Миасс

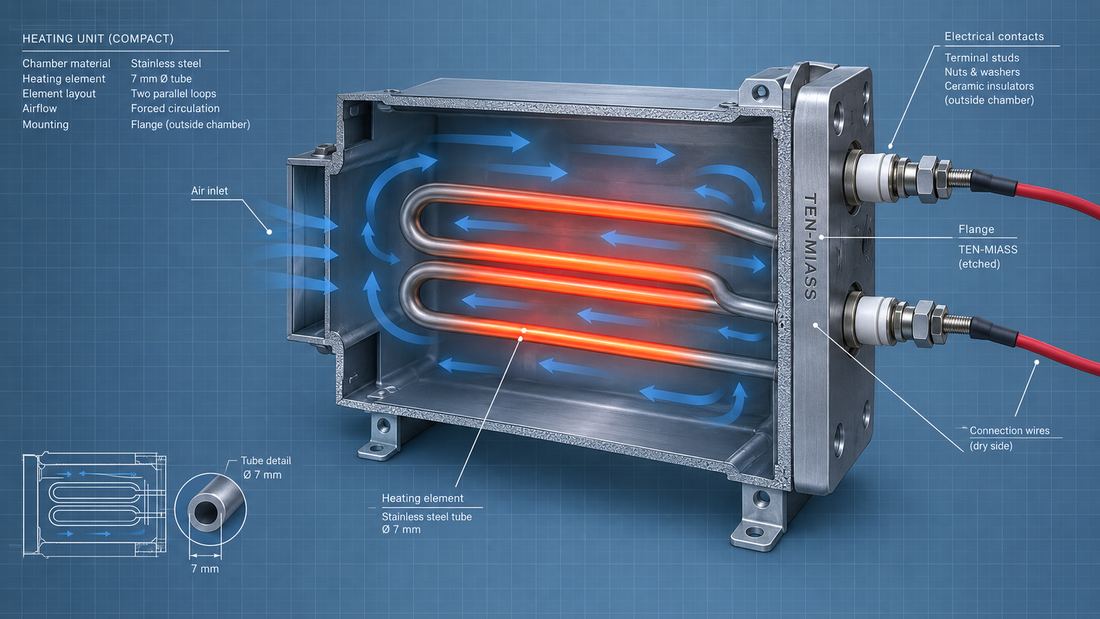

Разрез компактного нагревательного узла с тонким гнутым ТЭН 7 мм внутри корпуса, контакты снаружи

Тонкая трубка 7 мм даёт меньший радиус изгиба — в этом и смысл её применения здесь, а не в проходном сечении для нагрева.

Как читается маркировка по частям

Обозначение	Значение	Что это даёт на практике
ТЭН	Трубчатый электронагреватель	одиночный нагреватель, не блок
170	Типоразмер (каталожный номер серии)	внутренний номер завода, не миллиметры — размеры смотрите в цифрах дальше
А	Форма: гнутая	трубка с одним или несколькими изгибами, не прямая
10	Общая развёрнутая длина, дм	1000 мм трубки, если выпрямить
5,0	Активная (греющая) длина, дм	500 мм — на этом участке намотана нихромовая спираль
Р	Режим: воздух и газы	калорифер, тепловая завеса, сушилка, компактная печь
220	Напряжение, В	однофазная сеть
Ø7 мм	Диаметр трубки (отдельно от основного блока)	тоньше стандартных 8,5-13 мм

Не путайте форму с оребрением. В классической записи по ГОСТ 13268-88 буква сразу после длины означает материал и диаметр оребрения — например А13 читается как «алюминиевое оребрение Ø13 мм». Здесь у того же завода А означает форму трубки. Один и тот же символ, два разных смысла у разных поставщиков. Если фото шильда прислали без пояснений — спросите завод напрямую, что означает конкретная буква, или присылайте нам, разберём.

Почему общая длина вдвое больше активной

1000 мм трубки и только 500 мм спирали внутри — разница не ошибка и не брак. Она складывается из двух вещей:

Зона изгиба. На колене спираль не наматывают — при гибке горячей трубки с нихромовой нитью внутри виток может сместиться или замкнуть на оболочку. Технологически безопаснее оставить этот участок без спирали, заполнив только магнезитом.
Холодные концы. С обеих сторон трубки выведены контактные стержни. Под ними спирали тоже нет — иначе изолятор на выходе стержня перегреется и потрескается.

У прямого одноколенного ТЭНа та же логика работает мягче: общая длина обычно больше активной на 80-160 мм (холодные концы с двух сторон). Здесь форма А с изгибом съедает заметно больше — вся длина самого колена плюс оба холодных конца.

Пример расчёта мощности через ваттную нагрузку

Маркировка не называет мощность напрямую — после дроби здесь длины, а не киловатты. Мощность для такой трубки считают через ваттную нагрузку по ГОСТ 13268-88: сколько ватт снимается с квадратного сантиметра оболочки.

P = q × π × d × L, где q — ваттная нагрузка, d — диаметр трубки, L — активная длина.

Площадь активной части: S = π × 0,7 см × 50 см ≈ 110 см².

Условия в режиме Р	Допустимая q, Вт/см²	Мощность при S=110 см²
Спокойный воздух (без обдува)	2,0-3,0	220-330 Вт
Принудительный обдув (калорифер, завеса)	5,0-7,0	550-770 Вт
То же, но для тонкой 7 мм трубки (с запасом)	4,0-4,8	440-530 Вт

У тонкой трубки меньше запас периклаза между спиралью и оболочкой, чем у стандартных 10-16 мм — при той же ваттной нагрузке локальный перегрев в узком сечении проявляется раньше. Поэтому для Ø7 мм берём нижнюю часть обдувного диапазона, а не весь 5,0-7,0 Вт/см², который допустим для толстых трубок в калориферном режиме.

Рабочий вариант: номинал 0,5 кВт (500 Вт) на 220 В. Сопротивление R = U²/P = 220² / 500 = 96,8 Ом. По ГОСТ 13268-88 допуск мощности +5/−10 % даёт коридор 450-525 Вт, а через R = U²/P — коридор сопротивления 92,2-107,6 Ом (коридор несимметричный, потому что допуск мощности тоже несимметричный). Ваттная нагрузка на границах этого коридора — 4,09 и 4,77 Вт/см², оба значения укладываются в приведённый выше запас для тонкой трубки.

Частая ошибка. На бумаге 500 Вт на активных 500 мм звучит скромно, и кажется, что такой ТЭН переживёт любую печь, даже без вентилятора. Это не так: 4,1-4,8 Вт/см² — уже зона принудительного обдува, а не спокойного воздуха (там предел 3,0 Вт/см²). Без потока воздуха трубка быстро перегреется в месте выхода спирали, периклаз спечётся, сопротивление изоляции упадёт. Если устройство без вентилятора — мощность нужно пересчитывать в меньшую сторону или ставить трубку большего диаметра.

Где такой ТЭН применяют

Режим Р — это воздух и газы без контакта с жидкостью:

Компактные калориферы и тепловые завесы, где узел собирают из нескольких гнутых элементов в тесном коробе
Сушильные камеры малого объёма с принудительной циркуляцией
Электропечи и духовые шкафы, где требуется плотный изгиб нагревателя вокруг камеры нагрева — см. расчёт похожей задачи в статье про воздушный ТЭН для сушильной камеры
Узлы подогрева воздуха в вентиляционных коробах малого сечения

Что прислать нам для точного расчёта

Фото или эскиз формы изгиба: сколько колен, расстояние между ними, общие габариты посадочного места
Напряжение сети (220 или 380 В)
Есть ли принудительный обдув и примерная скорость потока воздуха
Посадочные размеры фланца или узла крепления, диаметр и шаг отверстий
Нужная мощность или температура, которую должен держать узел

Без фото формы изгиба маркировку «170 А» по-прежнему можно прочитать (типоразмер и форма), но точные координаты каждого колена — только по чертежу или фото старой детали.

Нужен аналог ТЭН 170 А 10/5,0 Р 220 с трубкой 7 мм?

Сделаем по вашему эскизу или фото шильда, с нужным числом изгибов и посадкой. От 1 шт., изготовление 7-14 дней.

Оформить заказ

Частые вопросы

Что означает буква А в маркировке ТЭН 170 А 10/5,0 Р 220?

Форму трубки: А значит гнутая, с одним или несколькими изгибами. Это не то же самое, что буква после длины в классической записи ГОСТ 13268-88 (там А13 означает алюминиевое оребрение диаметром 13 мм) — у этого производителя буква отвечает за форму, а не за оребрение. Уточняйте конвенцию конкретного завода, если сомневаетесь.

Почему диаметр трубки 7 мм, а не стандартные 8,5-13 мм?

Минимальный радиус изгиба трубки растёт вместе с её диаметром. Если нужно согнуть ТЭН в компактную форму с несколькими коленами в тесном корпусе (печь малого объёма, узкий калорифер), толстая 13-миллиметровая трубка там физически не поместится, а тонкая 7-миллиметровая сгибается с меньшим радиусом.

Почему общая длина 1000 мм, а активная (греющая) только 500 мм?

Разница уходит на изгибы (на участке колена спираль не наматывают, чтобы её не повредить при гибке) и на холодные контактные концы с обеих сторон, где выведены стержни. У прямого ТЭНа такая же логика, просто разница там меньше.

Какую мощность можно поставить на такой ТЭН?

По расчёту ваттной нагрузки для активной длины 500 мм и диаметра 7 мм получается ориентир 450-525 Вт при работе в потоке воздуха (калорифер, обдув). Точное число зависит от того, есть ли принудительная вентиляция и какая скорость потока — без этих данных мощность не называем, считаем по вашим условиям.

Можно ли поставить такой ТЭН в закрытую печь без вентилятора?

Нет, при расчётной мощности 450-525 Вт ваттная нагрузка выходит за пределы, допустимые для спокойного воздуха (2,0-3,0 Вт/см²), и попадает в зону принудительного обдува (выше 4 Вт/см²). Без потока воздуха трубка перегреется и быстро выгорит изнутри.

Что означает режим Р в маркировке?

Воздух и газы. Такой ТЭН ставят в калориферы, тепловые завесы, сушильные камеры и компактные электропечи. В воду и в масло его ставить нельзя — изоляция и спираль рассчитаны на другой теплосъём.

Диаметр трубки 7 мм тоньше шага калькулятора на сайте (там выбор 13 или 16 мм), поэтому цену по такому нестандарту калькулятор не считает — только по фото шильда или эскизу формы, индивидуально. Чем точнее эскиз изгибов, тем быстрее уходит расчёт.
