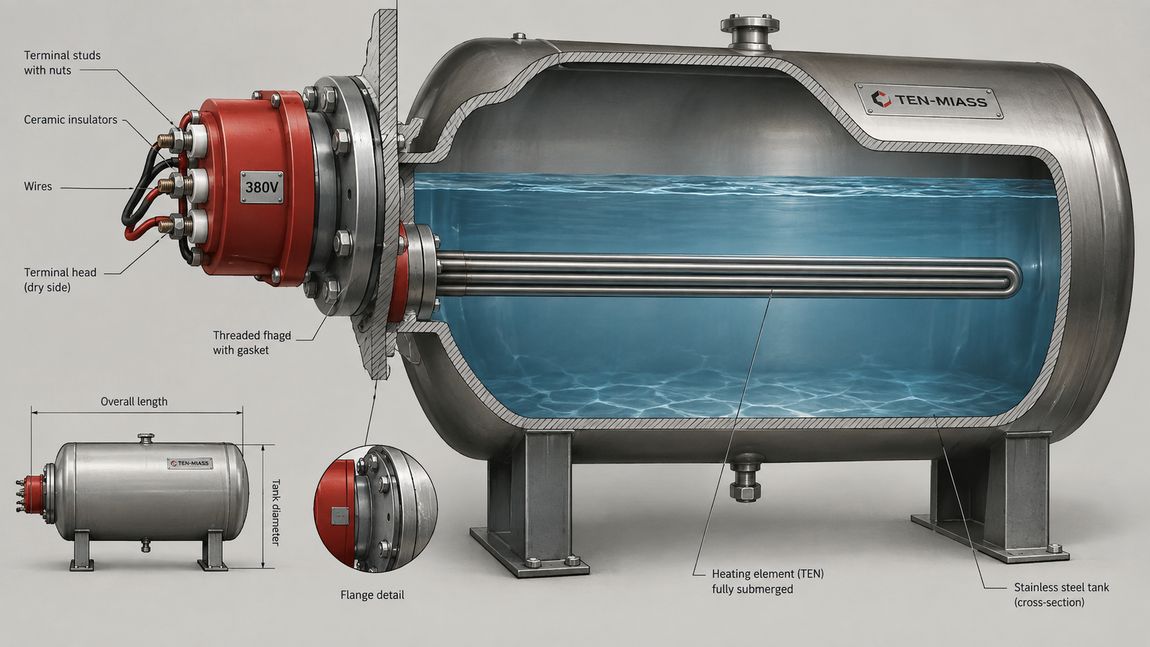

ТЭН 180В13/10 J 380 в разрезе бака с водой, клеммы на 380В снаружи на сухой стороне

ТЭН 180В13/10 J 380 по ГОСТ 13268-88: как выбрать и заменить

14,44 Ом — номинальное сопротивление этого элемента на 380 В, а не 4,84 Ом, как у такого же по мощности ТЭНа на 220 В. По ГОСТ 13268-88 допуск мощности +5/−10% даёт коридор сопротивления 13,75–16,04 Ом. Ниже — полная расшифровка маркировки 180В13/10J380, расчёт мощности для бака и ошибки, из-за которых такой ТЭН путают с ТЭНом на 220 В или со схемой «звезда».

Опубликовано 1 октября 2026 · ТЭН-Миасс

Что означает каждый символ в 180В13/10J380

Маркировка строится по схеме ГОСТ 13268-88: ТЭН[длина, см][буква стержня][диаметр, мм]/[мощность, кВт]-[среда]-[напряжение, В]-[форма гибки]. На нашем примере формы гибки нет — это прямой элемент без изгибов.

Символ	Значение
ТЭН	Трубчатый электронагреватель
180	Развёрнутая длина трубки — 180 см (1800 мм) до гибки
В	Длина контактного стержня — 65 мм
13	Диаметр оболочки — 13 мм
/10	Номинальная мощность — 10 кВт
J	Среда: вода, растворы кислот (pH 5–7), оболочка из нержавеющей стали
380	Номинальное напряжение — 380 В

Расхождение между статьями на сайте. Букву после длины («В» в нашем примере) в разных материалах блога называют по-разному: где-то — «форма исполнения», где-то — «длина контактного стержня». Берём за основу схему из разбора «Маркировка ТЭН по ГОСТ 13268-88» — она разобрана подробнее остальных и прямо ссылается на таблицу стержней A–H из ГОСТа. По этой таблице В = 65 мм. Форма гибки (Ф-номер) — отдельный необязательный суффикс, который ставится только для изогнутых водяных ТЭНов. У прямого элемента его просто нет, поэтому путаница с «формой» на практике не критична.

Почему сопротивление на 380 В совсем другое, чем на 220 В

Сопротивление считается по формуле R = U² / P. При одной и той же мощности 10 кВт результат зависит от напряжения в квадрате:

Напряжение	Расчёт R	R номинал, Ом	Коридор ГОСТ (9000–10500 Вт)
380 В (наш случай)	380² ÷ 10000	14,44	13,75–16,04
220 В (для сравнения)	220² ÷ 10000	4,84	4,61–5,38

Разница в 3 раза — не ошибка и не опечатка в паспорте. При 380 В тот же киловатт получается при втрое большем сопротивлении спирали и примерно вдвое меньшем токе: 26,3 А против 45,5 А при 220 В на ту же мощность. Отсюда и выбор 380 В для мощных элементов — тоньше провод, меньше нагрев клемм, меньше падение напряжения на длинной линии до щита.

Коридор 13,75–16,04 Ом несимметричный, потому что ГОСТ 13268-88 нормирует допуск именно по мощности (+5/−10%), а не по сопротивлению. Нижняя граница мощности 9000 Вт даёт более высокое сопротивление 16,04 Ом, верхняя граница 10500 Вт — более низкое 13,75 Ом. Таблицы с «±10% от номинала», которые гуляют по интернету для ТЭНов 220 В, для 380 В не подходят — пересчитывайте заново через R = U²/P, не копируйте готовые цифры с других мощностей или напряжений.

Отдельный случай — блок-ТЭН со схемой «звезда». Если у вас не одиночный элемент, а трёхфазный блок-ТЭН, где три спирали соединены в звезду, на каждую спираль реально подаётся не 380, а фазное напряжение 220 В (380 ÷ √3). Тогда для одной ветви на 10 кВт сопротивление считается как 220²/10000 = 4,84 Ом — подробный разбор с перемычками и проверкой мультиметром в статье «Подключение ТЭН на 380 В звездой». В маркировке 180В13/10J380 напряжение 380 относится к самому элементу напрямую — это одиночный ТЭН, рассчитанный на полное линейное напряжение, а не ветвь трёхфазной звезды.

Расчёт мощности под бак: формула и пример

Если подбираете мощность не по старому ТЭНу, а с нуля — формула нагрева воды:

P = 0,00116 × V × ΔT / t

где P — мощность в кВт, V — объём воды в литрах, ΔT — разница температур в °C, t — время нагрева в часах.

Пример из заявки: бак на 300 литров, воду нужно поднять с 12 °C до 65 °C (ΔT = 53 °C) за 2 часа.

P = 0,00116 × 300 × 53 / 2 = 18,44 / 2 = 9,22 кВт

Теоретический расчёт даёт 9,22 кВт — это уже внутри нижней части коридора ГОСТ для нашего элемента (9000–10500 Вт). На практике берут следующий стандартный номинал с запасом на теплопотери через стенки бака и остывание за время заливки — отсюда и выбор 10 кВт, а не ровно 9,22.

Ваттная нагрузка: не любая вода подойдёт

Диаметр 13 мм при активной длине около 1800 мм и мощности 10 кВт даёт ваттную нагрузку q = P / (π·d·L) ≈ 13,6 Вт/см². Для воды в спокойном баке норма 8–12 Вт/см², пиковая — до 15 Вт/см² при хорошей циркуляции.

13,6 Вт/см² — выше спокойной нормы, но в пределах пикового диапазона. На практике это означает: элемент рассчитан на проточную воду или бак с принудительной циркуляцией (насос, перемешивание), а не на застойную воду без движения. В застое локальный перегрев оболочки и ускоренное выпадение накипи на самой трубке — частая причина, что ТЭН «на бумаге нормальный», а служит в 2–3 раза меньше паспортного срока.

Чек-лист: что прислать нам для расчёта

Фото маркировки на корпусе старого ТЭНа (или полную строку, если видно на шильдике)
Диаметр посадочного отверстия или резьбу штуцера/фланца
Развёрнутую длину и форму — прямой элемент или с гибкой
Объём бака или расход воды, если греете проточно
Способ подключения: одиночный элемент на 380 В или блок-ТЭН со звездой/треугольником
Материал оболочки, если среда отличается от обычной воды (есть ли соли, щёлочь, кислота)

Нужен ТЭН 180В13/10 J 380 или аналог под ваш бак?

Изготовим по вашим размерам и напряжению. От 1 шт., доставка 2–4 дня, отгрузка по России и в Казахстан.

Оформить заказ

Частые вопросы

Как расшифровать маркировку ТЭН 180В13/10 J 380?

180 — развёрнутая длина трубки 180 см. В — длина контактного стержня 65 мм. 13 — диаметр оболочки 13 мм. 10 после слэша — мощность 10 кВт. J — среда: вода и слабые кислоты, оболочка из нержавеющей стали. 380 — номинальное напряжение. Формы гибки в маркировке нет — элемент прямой.

Почему сопротивление ТЭНа на 380 В отличается от такого же ТЭНа на 220 В?

Сопротивление считается по R = U²/P. У той же мощности 10 кВт при 380 В сопротивление 14,44 Ом, а при 220 В — 4,84 Ом, то есть в 3 раза меньше, хотя мощность одинаковая. Чем выше напряжение, тем больше должно быть сопротивление спирали, чтобы ток и мощность остались в норме.

Какой коридор сопротивления у ТЭН 10 кВт на 380 В по ГОСТ 13268-88?

13,75–16,04 Ом. ГОСТ 13268-88 нормирует допуск мощности +5/−10%, то есть 9000–10500 Вт. Через R = U²/P верхняя граница мощности 10500 Вт даёт нижнюю границу сопротивления 13,75 Ом, а нижняя граница мощности 9000 Вт — верхнюю границу 16,04 Ом.

Можно ли подключить этот ТЭН к сети 220 В?

Нет без пересчёта. При том же сопротивлении 14,44 Ом на 220 В мощность упадёт до 3,35 кВт (220²/14,44) — элемент почти не греет. Для работы на 220 В нужен другой номинал спирали, не просто другое напряжение сети.

Чем маркировка отличается от блок-ТЭН, подключаемого звездой на 380 В?

В маркировке 380В13/10J380 указано напряжение самого элемента — на него подаётся полные 380 В напрямую (однофазное включение на линейное напряжение или треугольник). В блок-ТЭН со схемой звезда каждый элемент получает фазное напряжение 220 В, а 380 В — это напряжение сети на входе всего блока. Путать эти два случая нельзя: расчёт сопротивления будет разным.

Какая ваттная нагрузка у ТЭН диаметром 13 мм на 10 кВт для воды?

При активной длине около 1800 мм — 13,6 Вт/см². Это выше стандартного диапазона 8–12 Вт/см² для воды в баке, но укладывается в пиковые 15 Вт/см² для проточной воды с хорошей циркуляцией. Такой элемент годится для проточного нагрева или бака с принудительной циркуляцией, но не для застойной воды без перемешивания.
