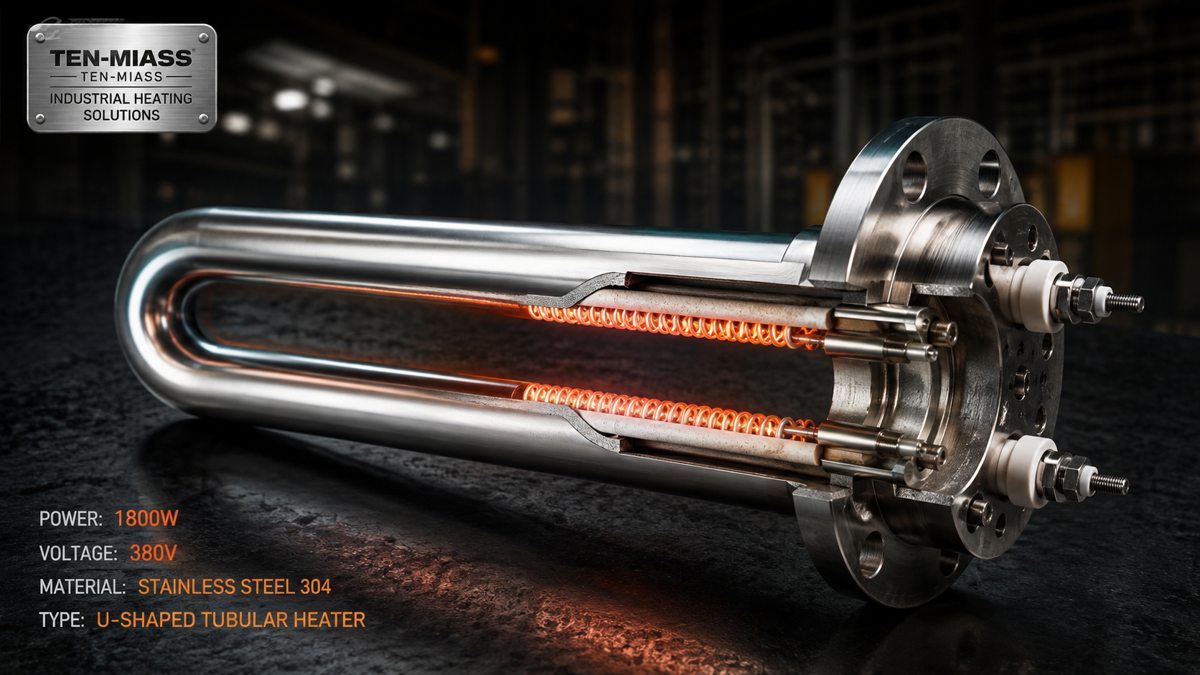

П-образный ТЭН 380В 1800 Вт — подбор и изготовление
Клиент звонит: нужен П-образный ТЭН на 380 вольт, 1800 ватт. Производитель задаёт встречный вопрос: однофазный или трёхфазный? Это меняет всё.
П-образный (его ещё называют U-образным) — это форма изгиба трубки, а не схема питания. Два контакта выходят с одной стороны, трубка согнута в петлю. Такая геометрия удобна для конвекторов, щелевых нагревателей и сушильных шкафов: оба провода подключаются с одного торца, а нагревающая часть уходит в камеру или поток воздуха.
Однофазный или трёхфазный: в чём разница
На 380В однофазном (фаза-ноль или фаза-фаза через трансформатор) ток через один ТЭН 1800 Вт составит:
I = P / U = 1800 / 380 = 4,7 А
Это нормальный рабочий ток для трубки диаметром 10-16 мм. Одна трубка, два контакта, П-образная форма.
На трёхфазной сети 380В ТЭН мощностью 1800 Вт собирается в блок из трёх трубок. Каждая трубка нагружена на 600 Вт при 220В (фазное напряжение). Три трубки согнуты П-образно и собраны в один корпус. Ток через каждую: 600 / 220 = 2,7 А. Удельная нагрузка меньше, трубки служат дольше.
Если не знаете схему питания оборудования, посмотрите на паспортную табличку или спросите у электрика: написано ли там 3~ или 1~.
Параметры для заказа
Чтобы изготовить П-образный ТЭН под вашу задачу, нужны следующие данные:
- Мощность (Вт) и напряжение (В)
- Длина прямого рабочего участка (мм)
- Расстояние между контактами, то есть ширина «П» (мм)
- Диаметр трубки (у нас доступен диапазон от 4 до 32 мм)
- Материал оболочки: сталь 10 или нержавейка AISI 304
- Среда нагрева: воздух, масло, вода
Если размеры снять сложно, достаточно фотографии старого ТЭНа рядом с линейкой. Прорисовываем форму по образцу.
Таблица подбора параметров
| Мощность, Вт | Напряжение, В | Фаз | Ток, А | Рекомендуемый диаметр трубки |
|---|---|---|---|---|
| 1800 | 380 (однофазный) | 1 | 4,7 | 10-16 мм |
| 1800 (3x600) | 380 трёхфазный | 3 | 2,7 на трубку | 8-12 мм |
| 1000 | 220 | 1 | 4,5 | 8-14 мм |
| 2000 | 220 | 1 | 9,1 | 12-20 мм |
| 3000 | 380 | 1 | 7,9 | 14-20 мм |
Материал трубки: что куда
Сталь 10 (углеродистая) — для воздуха, масла, сухих сред. Дешевле, хорошо держит нагрев без прямого контакта с водой.
AISI 304 (08Х18Н10) — для воды и пара. Если ТЭН стоит в баке, бойлере или любой водяной системе, нержавейка обязательна. Углеродистая в воде корродирует быстро.
12Х18Н10Т — для пищевых сред или условий, где нужна сертификация по пищевому контакту.
Чистый титан — для особо агрессивных сред: гальванические ванны, хлоридные растворы, морская вода. Редкий случай, но мы с этим работаем.
Где применяются П-образные ТЭНы
- Конвекторы и щелевые нагреватели воздуха
- Сушильные шкафы и камеры
- Масляные ванны для термообработки деталей
- Промышленные обогреватели с компактным монтажом с торца
- Замена вышедших из строя нагревателей в нестандартном оборудовании
Заказать П-образный ТЭН
Минимум 1 штука. Срок 7-14 рабочих дней. Доставка по РФ и Казахстану.
Оставить заявкуЧастые вопросы
П-образный ТЭН на 380В — однофазный или трёхфазный?
П-образный — это форма трубки, не схема. На 380В однофазный: одна трубка, ток 4,7 А при 1800 Вт. На 380В трёхфазный: блок из трёх трубок, 1800 Вт суммарно, по 600 Вт на фазу.
Какие параметры нужны при заказе?
Мощность, напряжение, длина прямого участка, расстояние между контактами, диаметр трубки, материал оболочки, среда нагрева. Чертёж или фото с линейкой ускоряют процесс.
Можно заказать один ТЭН?
Да, минимум 1 штука. Работаем в режиме замены вышедшего из строя нагревателя.
Из какого материала ТЭН для воды?
AISI 304 (08Х18Н10). Для агрессивных сред и пищевого контакта — 12Х18Н10Т или чистый титан.
Сколько ждать?
7-14 рабочих дней с момента подтверждения заказа. Отгружаем СДЭК или ПЭК по России и в Казахстан.
Есть ли гарантия?
12 месяцев. Если что-то не так по нашей вине — разберёмся. На сгоревшие из-за перенапряжения или неправильной среды — не распространяется, это честно.
Если ТЭН нужен срочно или есть вопросы по параметрам — звоните напрямую: +7(919)405-21-39. Отвечаем сами, без колл-центра.
