Сухой ТЭН в гильзе 2 кВт с межклеммным расстоянием 95 мм: расчёт для воды
Короткий ответ. Сухой ТЭН на 2 кВт в герметичной гильзе не соприкасается с водой напрямую, нагрев идёт через стенку трубки-чехла. При заказе или замене отдельно от диаметра и длины гильзы нужно указывать межклеммное расстояние: промежуток между двумя клеммами на сухой стороне. У этой модели он 95 мм, с таким шагом штатная крышка клеммной коробки садится без рассверливания. Спутать межклеммное расстояние с длиной гильзы - типовая ошибка: новый ТЭН приходит рабочим, а клеммы физически не входят в старую коробку.
Что такое сухой ТЭН в гильзе

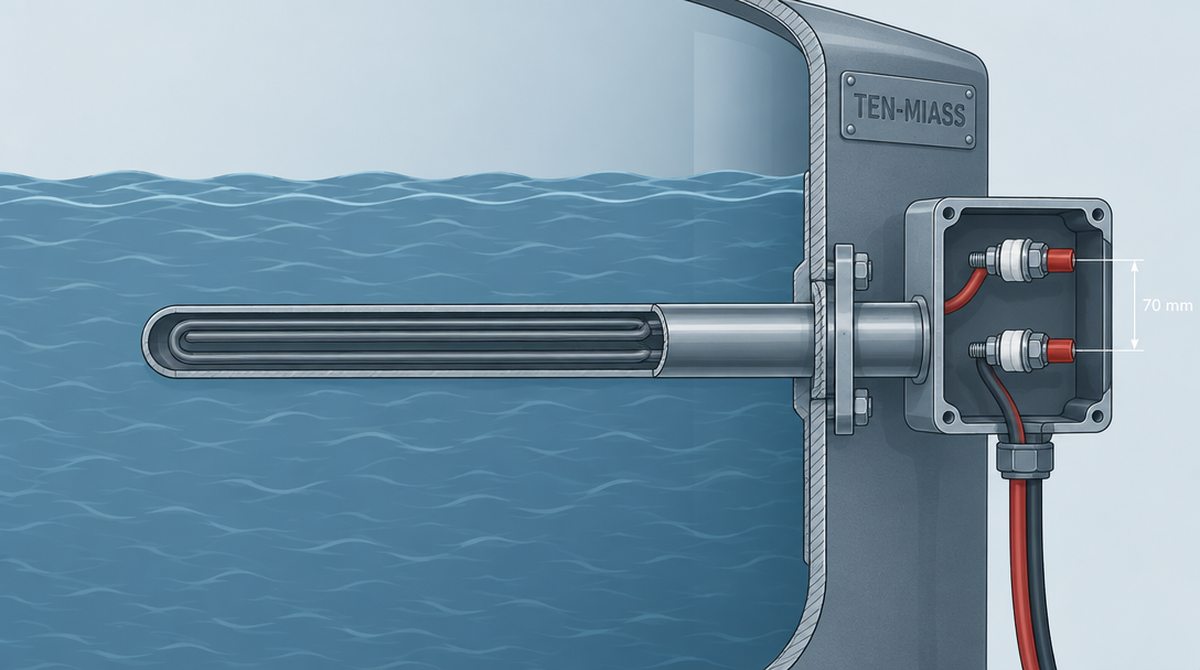

Гильза, она же защитный чехол или термокарман, - герметичная трубка, вваренная или ввёрнутая в стенку бака. Нагревательный элемент вставляется внутрь гильзы и никогда не касается воды напрямую: тепло передаётся через металл стенки. Отсюда и название «сухой»: сам ТЭН остаётся сухим независимо от того, что в баке.
Разница с обычным погружным мокрым ТЭНом в ремонтопригодности: если элемент внутри гильзы сгорел, его вынимают и меняют, не сливая бак и не разбирая соединение с трубопроводом. Гильза остаётся на месте годами, меняется только вставка. Это особенно удобно там, где слив воды означает остановку линии или разморозку системы отопления на несколько часов.
Параметры, которые нужны для подбора
Четыре величины описывают ТЭН в гильзе независимо друг от друга: путать их нельзя, каждая отвечает за свою посадку.
| Параметр | Зачем нужен |
|---|---|
| Диаметр гильзы | Определяет, войдёт ли гильза в существующее посадочное отверстие или фланец бака. Не путать с диаметром самого нагревательного элемента внутри: они разные |
| Длина гильзы | Глубина погружения в бак. От неё зависит, докуда прогревается объём, и не упрётся ли конец гильзы в дно или в стенку с другой стороны |
| Межклеммное расстояние | Шаг между двумя клеммами на сухой стороне. Определяет, войдут ли новые клеммы в отверстия старой крышки клеммной коробки без рассверливания |
| Мощность | Сколько тепла элемент выдаёт в единицу времени. Считается через объём воды и нужную разницу температур, а не подбирается визуально «на замену» |
У модели из этой статьи диаметр гильзы под стандартный посадочный узел, межклеммное расстояние 95 мм, мощность 2 кВт на 220 В. Сопротивление нагревательного элемента считается стандартно: R = U²/P = 220²/2000 = 24,2 Ом. По ГОСТ 13268-88 допуск мощности +5/−10 % даёт коридор сопротивления 23,1-26,9 Ом. Подробный разбор с таблицей проверки мультиметром - в статье про сопротивление ТЭНа 2 кВт на 220 В.
Как посчитать, хватит ли 2 кВт для вашего бака
Мощность для нагрева воды считается по одной формуле, без прикидок на глаз:
где V: объём воды в литрах, ΔT: на сколько градусов нужно поднять температуру, t: время нагрева в часах, P: мощность в кВт.
Пример. Бак 100 литров, вода на входе 15°C, нужно нагреть до 50°C (ΔT = 35°C), время на нагрев - 1 час:
Заявленные в этой модели 2 кВт для такой задачи физически не хватит. С мощностью 2 кВт тот же объём нагреется до 50°C не за час, а за t = 0,00116×100×35/2 ≈ 2 часа. Если техпроцесс требует ровно час, нужен ТЭН на 4 кВт - это отдельный вопрос от межклеммного расстояния: одно про тепло, другое про то, как физически подключить провода.
Для бака 50 литров с тем же перепадом 35°C расчёт даёт P = 0,00116×50×35/1 = 2,03 кВт, здесь заявленные 2 кВт почти точно закрывают задачу за час. Отсюда правило: сначала считаете нужную мощность под свой объём и время, потом ищете ТЭН с такой мощностью и уже отдельно проверяете, подходит ли межклеммное расстояние под вашу коробку.
Что прислать для расчёта или замены
- Диаметр гильзы, мм
- Длина гильзы, мм: от фланца или присоединительной резьбы до дальнего конца
- Межклеммное расстояние, мм: между центрами двух клемм на сухой стороне
- Требуемая мощность, кВт: или объём бака, разница температур и время нагрева, если мощность ещё не считали
- Напряжение сети, 220 или 380 В
- Фото клеммной коробки старого ТЭНа с открытой крышкой, если заказ на замену
Подробный порядок замены целиком, включая демонтаж и первый пуск, - в статье как заменить ТЭН в бойлере. Если у вас уже есть работающая гильза и нужна только сменная вставка под конкретный бойлер, смотрите сменный сухой ТЭН для бойлера.
