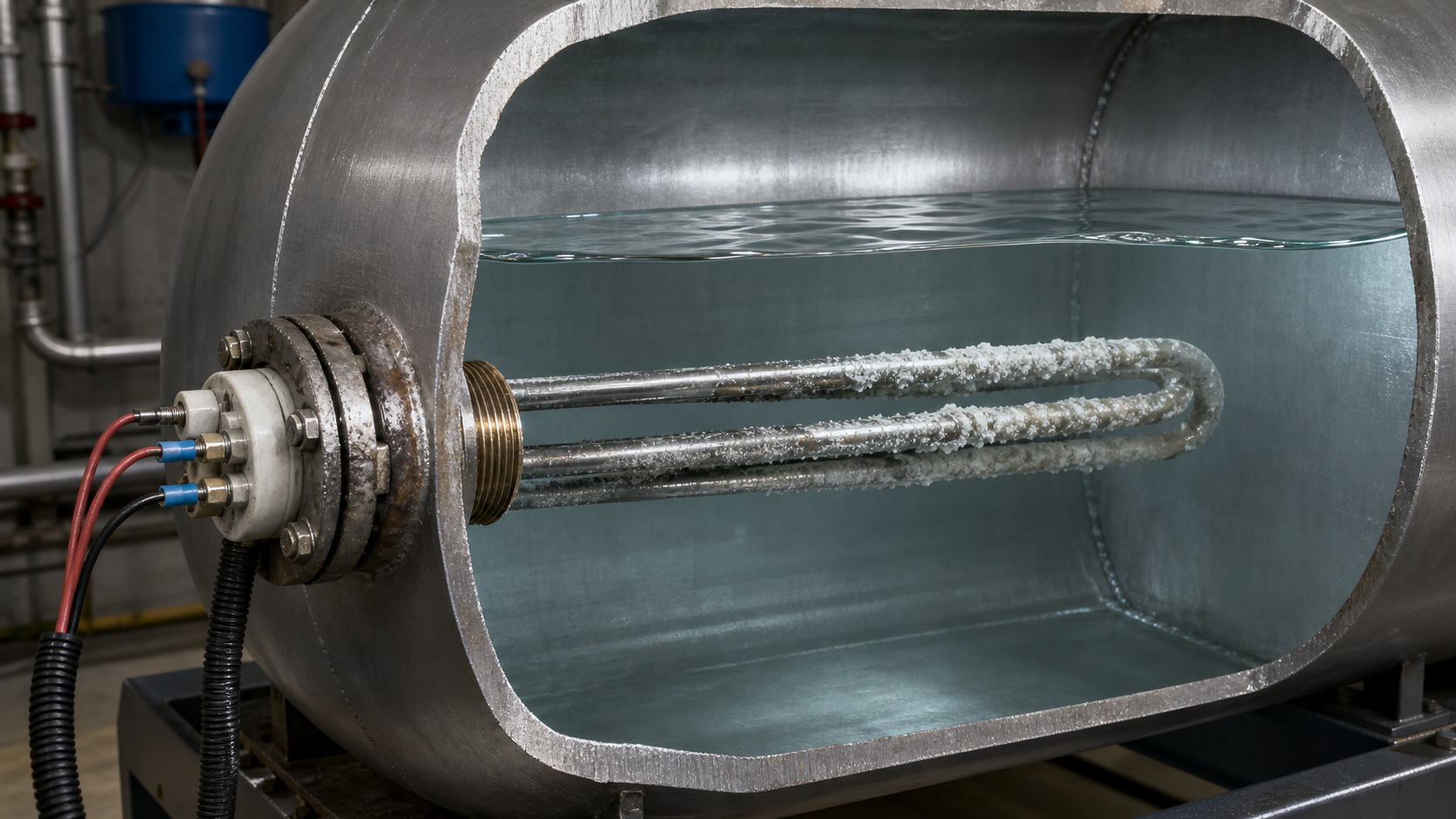

Замена ТЭНа в бойлере: порядок работ и подводные камни для инженера

Каждый пятый отказ промышленного водонагревателя связан с перегоранием ТЭНа. Причина — не качество трубки, а неправильный подбор мощности и материала оболочки для конкретной среды. Ниже — последовательность действий для замены нагревателя на производственном объекте: от диагностики до пуска.

Диагностика: когда ТЭН действительно вышел из строя

Прежде чем демонтировать нагреватель, проверьте цепь тестером. Точки контроля — клеммы ТЭНа при отключённом автомате и снятых перемычках. Норма сопротивления для одноэлементного нагревателя на 3 кВт, 220 В: R = 220² / 3000 ≈ 16,1 Ом. Отклонение в пределах ГОСТ 13268-88 допускается +5/−10 % по мощности, что соответствует несимметричному допуску по сопротивлению −4/+11 %. Если прибор показывает обрыв или короткое замыкание на корпус — нагреватель подлежит замене.

Накипь на поверхности — не всегда причина отказа. Для промышленных водоподогревателей с жёсткой водой критично снижение теплоотдачи: спираль перегревается и перегорает. Но если трубка цела, а нагрев слабый — сначала проверьте напряжение на клеммах и целостность термореле, а уже потом снимайте фланец.

Демонтаж: что учесть до снятия фланца

Работы выполняются только после полного слива воды и обесточивания щита. На блок-ТЭНах с фланцем под шестигранник (резьбы G1.5", G2", G3", M48×2, M56×2, M64×3) ключ должен охватывать фланец по всей окружности. Ударные нагрузки на корпус недопустимы — латунный фланец деформируется, и новый ТЭН не сядет в посадочное место.

До снятия старого нагревателя замерьте три параметра:

• длину трубки от опорной плоскости фланца до торца — для патронных ТЭН рабочий диапазон 30–6000 мм;
• диаметр трубки — от 4 до 32 мм;
• межосевое расстояние отверстий фланца — для подбора ответной части.

В промышленных блочно-модульных котельных часто ставят ТЭНБ с шестью и более петлями. Визуально новый ТЭН может отличаться от старого количеством скоб крепления — это некритично, если совпадают мощность, напряжение и присоединительный размер.

Расчёт сопротивления для трёхфазной сети

Большинство промышленных водонагревателей питается от 380 В. Если ТЭН имеет три элемента, соединённых звездой, на каждый элемент приходит фазное напряжение 220 В (380 / √3). Сопротивление ветви считается по формуле:

R = U_фазное² / P_элемента

Пример: элемент 3 кВт → R = 220² / 3000 ≈ 16,1 Ом. Суммарная мощность трёх элементов — 9 кВт, линейный ток: 9000 / (√3 × 380) ≈ 13,7 А.

Если элементы соединены треугольником, на каждый приходит линейное 380 В, и сопротивление ветви для 3 кВт составит 380² / 3000 ≈ 48,1 Ом. Никогда не проверяйте такой ТЭН омметром на 220 В в расчёте на 16 Ом — прибор покажет завышенное сопротивление, и исправный нагреватель будет забракован. Всегда уточняйте схему соединения по шильдику или схеме щита.

Ключевые параметры нового ТЭНа

После диагностики составляется заявка на изготовление. Для производителя достаточно пяти позиций: среда, объём бака, рабочая температура, напряжение, присоединительная резьба. Мощность подбирается теплотехником из условия времени нагрева. Ориентировочная таблица для водяных ёмкостей:

Для масляных ванн и нефтеподогревателей мощность снижается в 2–2,5 раза от табличных значений из-за вязкости среды. Для воздуха — увеличивается за счёт принудительного обдува.

Материал оболочки: не экономьте на среде

Вода с содержанием хлоридов выше 100 мг/л убивает обычную нержавейку за сезон. Инженер, заказывающий ТЭН под техзадание, должен указать химический состав среды, а не только название. Базовые решения для промышленных сред:

• воздух, масло, сухие зоны — Сталь 10, углеродистая конструкционная, до 150 °C;
• вода и пар до 200 °C — AISI 304 (08Х18Н10), универсальный вариант;
• пищевые среды, агрессивные растворы — цельнотянутая труба 12Х18Н10Т;
• хлориды, морская вода, гальванические ванны — титан (чистый), единичные партии;
• сильная кислота, щёлочь, температура свыше 400 °C — Inconel 600 (ХН78Т) или Incoloy 800 (ХН32Т), уточнение по техзаданию.

Не заказывайте AISI 321 (08Х18Н10Т) для влажных сред — его сильная сторона это жаропрочность, а не стойкость к хлоридам. И наоборот, для сушильной камеры с воздухом 300 °C бессмысленно переплачивать за титан.

Типичный цикл замены: от заявки до пуска

На один из миасских машиностроительных заводов поступила заявка на ТЭН для пастеризатора молока. Оригинал — фланец G2", трубки из AISI 304 (08Х18Н10), мощность 12 кВт, звезда. Старый нагреватель отказал через 14 месяцев. При вскрытии обнаружили: плотный слой пригара белка на нижних витках, толщина 4–5 мм. Диагноз — недостаточная удельная мощность (количество ватт на квадратный сантиметр поверхности). Серийный ТЭН имел W = 8 Вт/см², а для молочных сред норма — 3–4 Вт/см². Завод-изготовитель пересчитал конструкцию: увеличил длину активной части с 1200 до 1900 мм (в пределах диапазона 30–6000 мм) при сохранении фланца и мощности. Трубка стала длиннее на 58 %, удельная нагрузка упала до 3,5 Вт/см². Новый ТЭН работает 26 месяцев без признаков пригара.

Срок изготовления такого изделия под чертёж — 8 рабочих дней. Партия — 1 штука. Стоимость выше серийного аналога из розницы на 15–20 %, но межремонтный интервал вырос вдвое, а простой линии сократился на трёхдневный цикл чистки.

Что изменилось после замены

Правильно подобранный ТЭН — это не тот, что подошёл по резьбе. Это нагреватель с удельными характеристиками под вашу среду. Серийные ТЭНы из наличия рассчитаны на средние условия: вода без жёстких солей, нагрев до 60 °C, отсутствие вибраций. В реальном цехе среда всегда агрессивнее: химическая ванна гальванопокрытий, рассол ванны охлаждения, масло в пресс-форме.

Заказывайте ТЭН по техзаданию, а не по аналогу из соседнего цеха. Укажите объём бака, температуру, состав среды. Производитель подберёт мощность, материал трубки, длину и схему включения — звезда или треугольник — за один рабочий день.

Производство ТЭН-Миасс изготавливает нагреватели по чертежу, эскизу и фото вышедшего узла, партия от 1 шт., типовой срок — 5–10 дней. Технолог рассчитает мощность и материал под вашу среду бесплатно.
