Сменный сухой ТЭН для бойлера: подбор параметров, цена и сроки

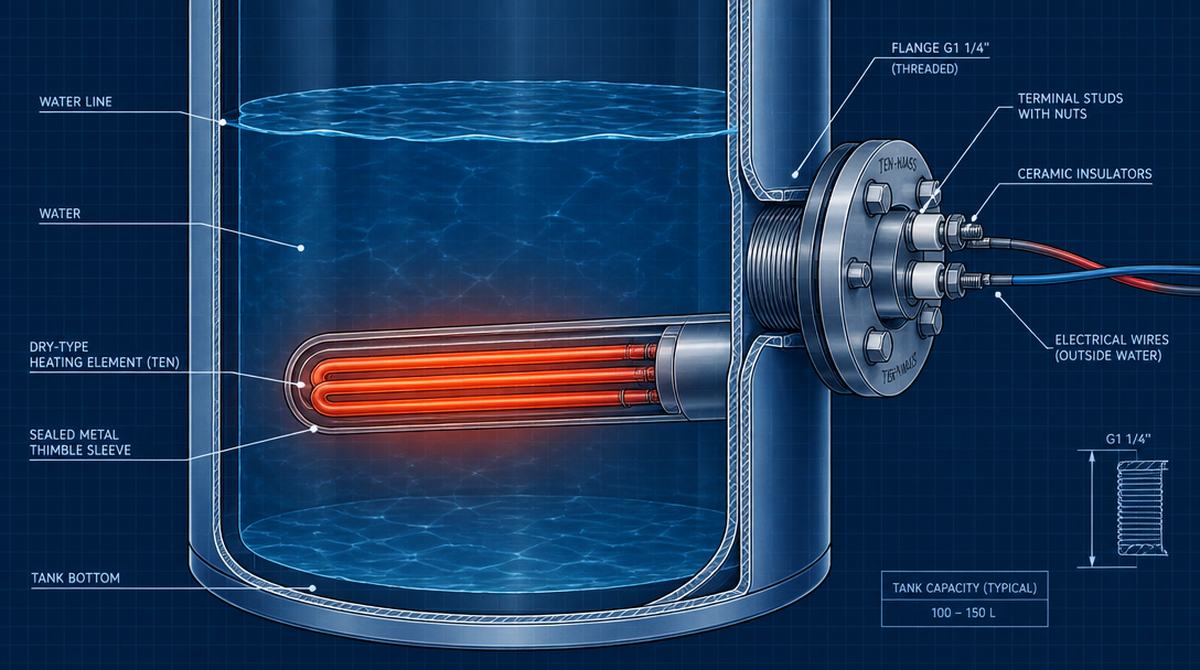

Сухой ТЭН в гильзе внутри бойлера в разрезе, схема флянца и электрических контактов снаружи бака

Сухой ТЭН в гильзе: нагревательная трубка под водой, контакты и клеммы на сухой стороне фланца

41,9 мм: наружный диаметр резьбы G1¼, самый частый вариант крепления сухого ТЭНа для бытовых бойлеров объёмом 50-100 литров. Мощность считается по формуле P = 0,00116 × V × ΔT / t: бак на 100 л нагреть с 15 до 60 °C (ΔT = 45 °C) за 2,5 часа, нужен ТЭН около 2,1 кВт, с запасом на теплопотери берут 2,5 кВт. Патронные и сухие ТЭН по прайсу стоят 2270-8600 ₽ (уровень «норма»), точную цену считаем по чертежу или фото фланца. У коммерческих баков косвенного нагрева на 300-500 л фланец другой: круглый, на 6-8 болтов.

Опубликовано 27 сентября 2026 · ТЭН-Миасс

Почему для бойлера именно сухой ТЭН, а не мокрый

Сухой ТЭН не касается воды напрямую: он вставлен в герметичную гильзу (тонкостенную трубку), приваренную к баку. Сам нагреватель внутри колбы обычно керамический: нихромовая спираль на стеатитовом основании. Вода контактирует с гильзой, а не со спиралью нагревателя. Отсюда два практических следствия для бытового и полупромышленного бойлера: замена без слива бака (гильза остаётся на месте, меняется только вставка) и меньше накипи непосредственно на нагревательном элементе, она откладывается на внешней стороне гильзы.

Для накопительных водонагревателей 50-500 л и баков косвенного нагрева это не теория, а стандартная конструкция у большинства производителей: Thermex, Ariston, Electrolux, Gorenje делают часть моделей именно с сухим ТЭНом в гильзе, а не с мокрым погружным нагревателем.

Таблица подбора: объём бойлера, мощность, фланец

Объём бойлера, л	Рекомендуемая мощность сухого ТЭНа	Типовой фланец / резьба
50	1,0-1,5 кВт	G1¼" (резьбовой, Ø резьбы 41,9 мм)
80	1,5-2,0 кВт	G1¼" или G2"
100	2,0-2,5 кВт	G1¼" / G2"
150	2,5-3,0 кВт	G2" (Ø гильзы ~59-60 мм)
200	3,0-4,5 кВт	G2" или круглый фланец, 4 отв.
300 (косвенный нагрев)	4,5-6,0 кВт	Круглый фланец, 6 отв., Ø150-180 мм
500 (косвенный нагрев, коммерческий)	6,0-9,0 кВт	Круглый фланец, 6-8 отв. / блок-ТЭН

Диапазон мощности здесь ориентир для времени нагрева 2-3 часа при обычном перепаде температур. Если бак стоит на объекте с высоким разбором воды (гостиница, цех, сервис), мощность сдвигают к верхней границе диапазона или ставят два ТЭНа в разные гильзы.

Пример расчёта мощности под конкретный бойлер

Формула для нагрева воды: P = 0,00116 × V × ΔT / t. Здесь V: объём в литрах. ΔT: разница температур в °C. t: время нагрева в часах. P: искомая мощность в кВт.

Бак на 100 литров, вода из холодного водопровода 15 °C, нужно нагреть до 60 °C (ΔT = 45 °C), время нагрева 2,5 часа:

P = 0,00116 × 100 × 45 / 2,5 = 2,088 кВт

С учётом теплопотерь через стенки бака и КПД нагрева около 90% берут ближайший стандартный номинал с запасом: сухой ТЭН на 2,5 кВт.

Если поставить ТЭН слабее расчёта, время нагрева растянется пропорционально (тот же бак с 1,5 кВт нагреется не за 2,5, а за 3,5 часа). Если сильно мощнее, быстрее износится термостат от частых циклов и вырастет ток в проводке, которая может быть не рассчитана на разницу.

Что прислать для расчёта или замены

Чтобы подобрать сухой ТЭН точно с первого раза, нужны шесть параметров:

Марка и модель бойлера, а если марки нет или бак старый, фото фактического фланца с линейкой рядом
Объём бака в литрах
Требуемое время нагрева (часы) или желаемая мощность в кВт
Напряжение сети: 220 В однофазное для бытовых, 380 В три фазы для коммерческих баков от 300 л
Диаметр и длина гильзы: критичный параметр именно для сухого ТЭНа, меряется штангенциркулем по факту, не по каталогу производителя бака
Материал гильзы и фланца, если известен: латунь, нержавейка, сталь с покрытием

Частая ошибка при заказе

Покупка сухого ТЭНа по марке бойлера без сверки фактического диаметра гильзы: частая причина несовпадения посадки. Один и тот же бак у производителя мог выпускаться несколькими партиями с разными поставщиками гильз, а в интернет-каталогах указывают усреднённый или устаревший размер. В итоге заказанный ТЭН приходит, а в гильзу либо не входит, либо болтается с зазором в несколько миллиметров, из-за чего греет хуже и изнашивается быстрее из-за плохого теплового контакта.

Правильный порядок: сначала штангенциркуль на фактическую гильзу и рулетка на длину, потом заказ. Пять минут измерения экономят повторную доставку.

Важно про гильзу. Если гильза бойлера повреждена (трещина, коррозия, деформация после удара), менять нужно не только ТЭН, а весь узел вместе с гильзой, либо сам бак. Сухой ТЭН в дырявой гильзе превращается в мокрый, для которого он не рассчитан.

Сколько стоит сменный сухой ТЭН

Патронные и сухие ТЭН по прайсу стоят 2270-8600 ₽, уровень «норма». Разброс держится на длине, мощности и материале гильзы: чем больше диаметр и длина, тем ближе к верхней границе.

Цены при закупке от 10 шт. Точный расчёт по факту чертежа или фото фланца делаем в день обращения.

Нужен сухой ТЭН под конкретный бойлер?

Пришлите фото фланца и объём бака, рассчитаем мощность и подберём посадку день в день. От 1 шт., изготовление 7-14 дней.

Оформить заказ

Частые вопросы

Можно ли поставить сухой ТЭН вместо мокрого без переделки бойлера?

Нет, если в баке нет вваренной гильзы. Гильза приваривается заводом при сборке, и прикрутить сухой ТЭН к отверстию под мокрый напрямую не получится: там другая посадка. Исключение: баки с уже вваренной гильзой под универсальный фланец, куда штатно ставят оба типа. Проверяется вскрытием фланца, а не по паспорту модели.

Чем сухой ТЭН лучше мокрого в бойлере?

Не контактирует с водой напрямую: накипь оседает на гильзе, а не на спирали, поэтому нагрев стабильнее по годам. Ещё плюс: замена без слива бака, потому что гильза остаётся на месте, а вынимается только сам нагреватель.

Какой диаметр гильзы стандартный для бытовых бойлеров?

У большинства баков на 50-100 литров стоит резьба G1¼ дюйма, наружный диаметр резьбы 41,9 мм. У более крупных и коммерческих моделей встречается G2 дюйма (около 59-60 мм). Точный диаметр меряют штангенциркулем по факту, потому что у разных партий одной модели бывает разброс 1-2 мм.

Как заменить сухой ТЭН без слива воды из бака?

Перекрыть подачу воды, сбросить давление через предохранительный клапан или кран, снять крышку фланца и вытащить нагреватель из гильзы. Гильза герметична и остаётся в баке, вода наружу не выходит. В этом и смысл сухого исполнения.

Сколько служит сухой ТЭН в бойлере на 100-200 литров?

При жёсткой воде и исправной гильзе служит 3-5 лет. Резкое сокращение срока службы обычно означает не износ спирали, а протечку уплотнения гильзы: внутрь попадает влага, и нагреватель выходит из строя как мокрый.

Можно ли поставить более мощный сухой ТЭН, чем стоял штатно?

В пределах длины и диаметра той же гильзы можно, если позволяют проводка и автомат защиты. Рост мощности с 1,5 до 2,5 кВт при 220 В поднимает рабочий ток с 6,8 до 11,4 А, для этого нужен провод от 2,5 мм² и автомат на 16 А.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
