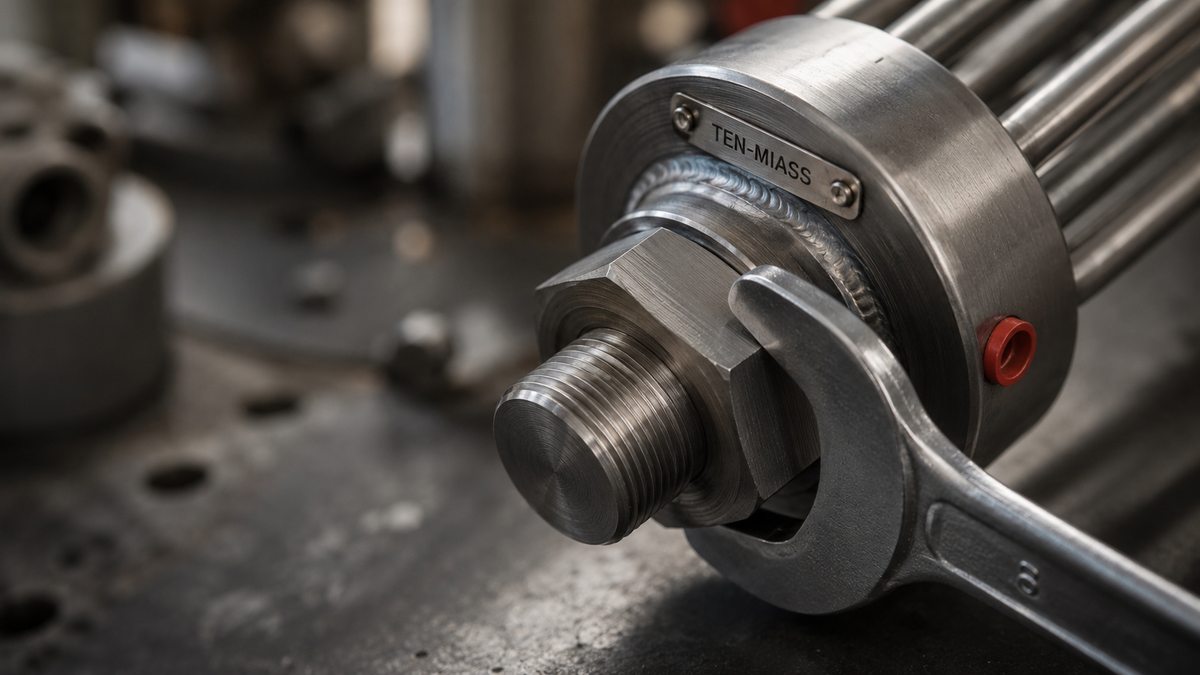

Шестигранник штуцера ТЭН — высота, размер под ключ, где заварка
Ключ на 27 срывается с грани штуцера ТЭН — почти всегда это не тот ключ, а не «слабый металл». Шестигранник у штуцера сделан под конкретный размер, и промах на 3 мм превращает грань в круг. Разберём размеры под ключ 19–32, высоту грани, толщину тела и то, где штуцер приварен к оболочке — чтобы затянуть его без срыва.
Зачем штуцеру шестигранник
Штуцер — это резьбовая деталь, через которую ТЭН вкручивается в бак, котёл, фланец или бобышку. Резьбу нужно затянуть с моментом, а держаться руками за гладкий цилиндр невозможно. Поэтому на теле штуцера точат или высаживают шесть плоских граней — тот самый шестигранник под гаечный ключ. Он играет ровно ту же роль, что грани у обычной гайки: даёт точку опоры для инструмента.
Без шестигранника пришлось бы крутить ТЭН за оболочку или за контактные шпильки. Оболочка тонкостенная, шпильки идут прямо к спирали через изолятор — любое усилие на них ломает нагреватель. Шестигранник забирает весь крутящий момент на себя, оставляя рабочую часть ТЭН нетронутой.
Размер под ключ — что это и как мерить
Размер под ключ (обозначается S или «под ключ») — это расстояние между двумя противоположными параллельными гранями шестигранника, в миллиметрах. Не по углам, а именно по плоскостям. Ключ на 27 садится на грань 27 мм между плоскостями, зазор в норме 0,1–0,3 мм.
Мерить нужно штангенциркулем: губки на две противоположные грани, читаем значение. Если получилось 26,8 — это грань «под 27», а не «под 26», просто заводской минус в допуске. Рулеткой или на глаз размер под ключ не определяют — ошибётесь на размер.
Таблица: резьба → размер под ключ → высота грани
Соответствие ориентировочное, по распространённым штуцерам ТЭН. Точные значения зависят от конкретного производителя и посадочного места, поэтому под ответственный монтаж грань всегда промеряют.
| Резьба штуцера | Размер под ключ, мм | Высота грани, мм | Где встречается |
|---|---|---|---|
| М14×1,5 | 17 или 19 | 8–10 | Бойлеры, малые баки |
| G1/2 (½″) | 22 или 24 | 9–11 | Водонагреватели, отопление |
| М16×1,5 | 22 | 9–11 | Промышленные баки |
| М18×1,5 | 24 | 10–12 | Котлы, теплообменники |
| М20×1,5 | 27 | 10–12 | Промёмкости, реакторы |
| G3/4 (¾″) | 27 или 30 | 11–13 | Котлы отопления |
| М22×1,5 | 30 | 12–14 | Крупные баки |
| G1 (1″) | 32 | 12–14 | Промышленные ёмкости |
Ряд под ключ 19-22-24-27-30-32 покрывает почти все штуцеры ТЭН, которые нам присылают на замер. Реже встречаются 36 и 41 — это уже крупные фланцевые вводы, там шестигранник большой.
Конструкция штуцера: из чего он состоит
Штуцер ТЭН — цельная точёная деталь из трёх зон по длине:
- Резьбовая часть — наружная резьба (метрическая М или трубная G), которая входит в ответное отверстие бака или гайку. Длина резьбы обычно 10–20 мм.
- Шестигранник — средняя утолщённая часть с шестью гранями под ключ. Самое массивное место штуцера.
- Посадочная часть — гладкий буртик или отверстие со стороны, обращённой к ТЭН, куда заходит оболочка и по которому идёт сварка.
Материал штуцера подбирают под среду: латунь и сталь для воды и отопления, нержавейка 12Х18Н10Т для пара и пищевых сред. Резьбу, тип штуцера и материал разбираем отдельно — какая резьба бывает у ТЭН М14, М18, G и дюймовая, и как снять размеры штуцера М14×1,5 под ключ по образцу.
Толщина тела и высота грани — почему это важно
Высота грани — это длина шестигранника вдоль оси, то есть насколько «широкая» площадка достаётся губкам ключа. Чем выше грань, тем больше площадь контакта и тем труднее сорвать шестигранник в круг. У мелких штуцеров М14–G1/2 грань 8–11 мм, у крупных G3/4–G1 — до 14 мм.
Толщина стенки под гранью тоже играет роль. Между дном резьбового отверстия штуцера и плоскостью грани обычно остаётся 2–4 мм металла. Этот запас держит усилие ключа и даёт место сварному шву. Если стенка тонкая, при перетяжке грань «плывёт» и штуцер деформируется.
Где штуцер приваривается к оболочке ТЭН
Заварка идёт по кольцевому шву в посадочной части штуцера — с той стороны, что смотрит на трубку ТЭН, напротив резьбы. Оболочка нагревателя (трубка Ø8–16 мм) заходит в отверстие или буртик штуцера, и по стыку кладётся круговой герметичный шов.
Этот шов держит две вещи. Первое — герметичность: через него внутрь корпуса не попадает вода, пар или продукт, спираль с наполнителем остаётся сухой. Второе — механику: именно через шов передаётся усилие, когда ТЭН тянут за шестигранник при монтаже. Поэтому шов делают сплошным по кругу, без пропусков.
На нержавеющих ТЭН для пищевых сред и пара шов зачищают и полируют, чтобы не было каверн, где скапливается продукт. Габариты оболочки и посадку под штуцер подбирают заранее — как снять размеры ТЭН для заказа, разбираем отдельно.
Монтаж: как затянуть ключом правильно
- Подберите ключ строго по размеру шестигранника. Ключ на 27 — на грань 27, без «примерно подойдёт на 30 с шайбочкой». Лучше рожковый или накидной, накидной охватывает все шесть граней и не срывает.
- Поставьте уплотнение по резьбе: лён с пастой, фум-ленту или прокладку под буртик — по типу штуцера.
- Вкрутите штуцер рукой до упора, затем ключом добирайте момент. Второй ключ держит ответную гайку или бобышку, чтобы не проворачивало бак.
- Тяните за шестигранник, только за него. Не за оболочку, не за контактные шпильки, не за фарфоровый изолятор.
- Затягивайте до герметичности, без фанатизма. Латунный штуцер перетянуть легко — грань сомнётся, резьба сорвётся.
Если грань уже скруглили прошлым монтажом и ключ проскакивает — не мучайте разводным ключом и трубой, так только добьёте штуцер. Проще заказать ТЭН с целым шестигранником нужного размера под ключ.
