Штуцер ТЭН М14×1,5 — размеры, ключ 19, диаметр резьбовой части

Что означают эти цифры

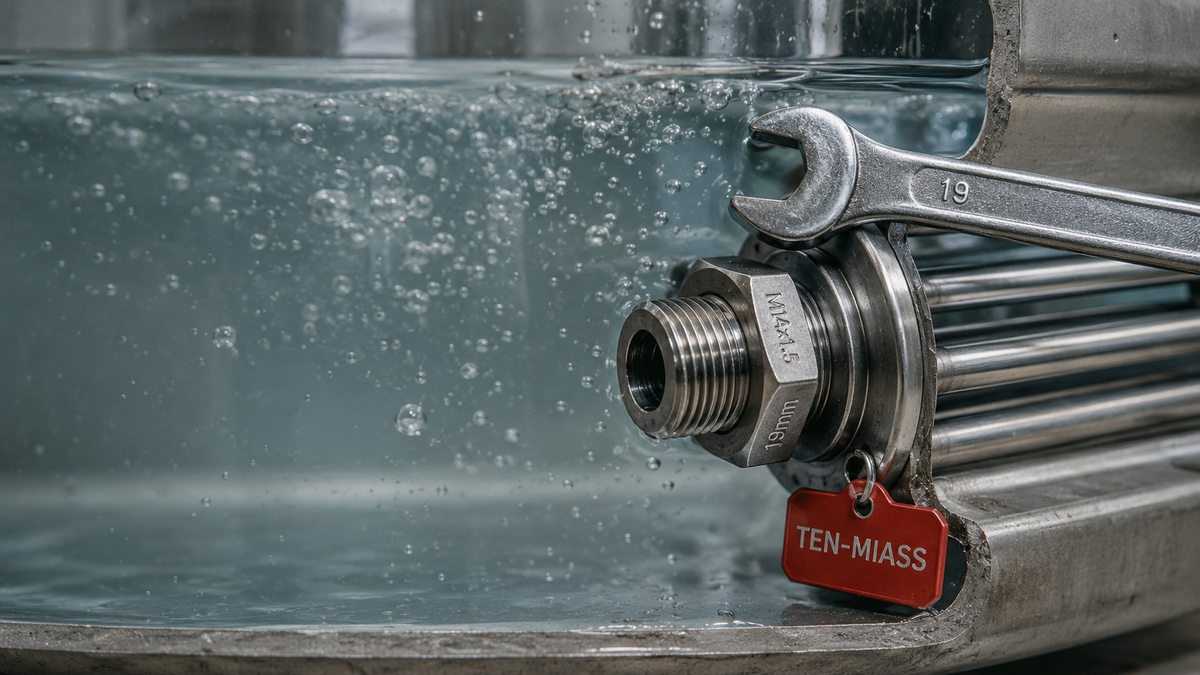

Маркировка М14×1,5 разбирается на две части. «М14» — метрическая резьба с наружным диаметром 14 мм. «1,5» — шаг, то есть расстояние между соседними витками. Ключ на 19 к самой резьбе отношения не имеет: это размер шестигранника выше резьбовой части, за который штуцер крутят при монтаже.

Путаница начинается, когда клиент меряет штангенциркулем резьбу и видит «13 с чем-то», а на бирке стоит М14. Оба числа верные — просто мерят разные диаметры. Разберём по порядку.

Размер под ключ 19 — откуда берётся

Под ключ 19 значит, что расстояние между двумя параллельными гранями шестигранника ровно 19 мм. Это тот размер, на который встаёт рожковый или накидной ключ. По углам (от вершины к вершине) шестигранник шире — около 21,9 мм, потому что диагональ шестигранника равна размеру под ключ, умноженному на 1,155.

Если мерить штуцер циркулем «наискосок», можно получить 21–22 мм и подумать, что нужен ключ на 22. Это ошибка: ключ садится на грани, а не на углы. Всегда мерить между плоскими гранями.

Диаметр резьбовой части: 14, 13 или 12,4?

Все три цифры относятся к одному штуцеру. Наружная резьба М14 имеет три характерных диаметра:

• 14,0 мм — наружный, по вершинам витков. Это то, что стоит в маркировке.
• 12,4 мм — внутренний, по впадинам между витками. Штангенциркуль ловит его, если губки заходят в резьбу глубоко.
• ≈ 13,0 мм — средний, ровно посередине профиля. Отсюда и берётся народное «диаметр резьбовой части 13».

Когда клиент говорит «резьба 13 мм» — почти всегда это средний диаметр М14×1,5. Если бы реально была резьба с наружным 13 мм, шаг был бы другой и ключ не 19. Так что цифра 13 — это подтверждение М14, а не отдельный размер.

Какой ключ нужен

Ключ на 19 — рожковый или накидной. Накидной предпочтительнее: он охватывает все шесть граней и не слизывает углы при большом усилии. Если штуцер прикипел или грань уже облизана, идут в ход:

• головка на 19 с воротком или трещоткой — даёт больший рычаг;
• газовый (трубный) ключ — когда шестигранник разбит и обычный ключ проскальзывает;
• прогрев гнезда строительным феном перед откручиванием — если штуцер закис в стальном фланце.

Момент затяжки латунного штуцера в стальном гнезде — порядка 25–30 Нм. Это уверенное усилие рукой на ключе 15–20 см, без удлинителя. Перетянешь — сорвёшь резьбу в мягкой латуни или раздавишь уплотнительную прокладку.

Где стоит штуцер М14×1,5

Резьба М14×1,5 со шляпкой под ключ 19 — распространённое присоединение для маломощных и средних ТЭНов, которые вкручиваются в бак, коллектор или фланец без сварки:

• малые водонагреватели и бойлеры проточного типа;
• кофемашины, парогенераторы, гладильные системы;
• лабораторные термостаты и дистилляторы;
• подогрев масла в редукторах и гидростанциях;
• медицинские автоклавы и стерилизаторы малого объёма.

По присоединению эта резьба стоит между мелкими штуцерами М10–М12 и крупными сантехническими G1/2, G3/4. Если у вас именно трубная (дюймовая) резьба, а не метрическая — смотрите таблицу резьб ТЭНа G и M, там разложены оба стандарта рядом.

Как не перепутать М14×1,5 с соседями

Три пары, которые чаще всего путают на замере:

Обратите внимание на последнюю строку. Трубная G1/4 имеет наружный диаметр 13,16 мм — как раз около тех самых «13 мм». Её легко принять за метрическую с резьбой 13. Отличие в шаге (1,337 против 1,5) и в том, что профиль G дюймовый, 55 градусов, а метрический 60. Если под ключ выходит 19, но резьба «не совсем 14» — проверьте, не G1/4 ли это. Подробнее про резьбовое присоединение — в статье про резьбовой ТЭН.

Что прислать, чтобы повторить штуцер

Чтобы мы сделали ТЭН с точно таким же присоединением, нужны четыре замера. Их снимет любой штангенциркуль и линейка:

1. Наружный диаметр резьбы — по вершинам витков (ждём около 14 мм).
2. Шаг — резьбомером или считая 10 витков (для М14×1,5 это 15 мм на 10 витков).
3. Размер под ключ — между гранями шестигранника (19 мм).
4. Длина резьбовой части — от торца шестигранника до конца резьбы.

Плюс фото сгоревшего элемента целиком: длина трубки, диаметр, тип клемм, мощность и напряжение с бирки, если читаются. По этим данным восстановим ТЭН один в один, даже если оригинал давно не выпускают.
