Как снять размеры ТЭНа для заказа без чертёжной программы: фото с рулеткой и семь замеров

Каждую неделю приходят сообщения вроде «чертёжник я ещё тот, как нарисовать круг?» или «фото скину, а размеры не соображу». Люди держат в руках сгоревший ТЭН, им нужна точная замена, но слово «чертёж» пугает. Хорошая новость: чертёж в AutoCAD или «Компасе» нам не нужен. Нужен старый ТЭН, рулетка и телефон.

Мы делаем ТЭН и по чертежу, и по образцу, и просто по фото с размерами. Дальше - как снять эти размеры руками, что чем мерить и какие фото прислать, чтобы замена встала на место без переделок.

Нужен ли чертёж в программе, чтобы заказать ТЭН

Нет, чертёж в программе не нужен. Достаточно фото старого ТЭНа с рулеткой и списка размеров от руки. Мы принимаем заявку в любом виде: фотография с подписанными на бумаге цифрами, голосовое с размерами, кривой набросок на салфетке или сам образец почтой. Из этого мы сами собираем технический чертёж на производство.

Рисунок «как получится» даже полезнее красивого чертежа: на нём видно реальную форму гиба и где выходят провода. Главное - честные размеры и понятные фото. Подробнее про то, как мы работаем по образцу, - на странице аналог ТЭНа по шильдику.

Что замерить: семь размеров по порядку

Замерить нужно семь вещей. Идём от простого к сложному, с рулеткой и штангенциркулем.

1. Монтажная и полная длина

Это два разных размера, и именно тут чаще всего путаница. Полная (габаритная) длина - от одного конца до другого, включая выводы и присоединение, вся деталь целиком. Монтажная длина - от опорной плоскости присоединения (гайки, штуцера, фланца) до дальнего конца трубки, то есть та часть, что уходит внутрь бака или посадочного места. В заявках постоянно пишут «длина 400», а какая - непонятно. Меряйте обе и подписывайте: «габаритная столько-то, монтажная столько-то от гайки». Тогда не ошибёмся.

2. Диаметр трубки

Диаметр оболочки меряют штангенциркулем поперёк трубки в гладком месте, не на гибе. Типовые значения: 6, 8, 10, 12, 13, 16 мм. Если штангеля нет, оберните трубку ниткой, замерьте длину нитки линейкой и разделите на 3,14 - получите диаметр. Диаметр важен: от него зависит и посадка в отверстие, и удельная мощность на трубку.

3. Присоединение: резьба, фланец, штуцер, гайка

Присоединение - это чем ТЭН крепится в оборудование. Сфотографируйте торец крупно и определите тип:

• Резьба (штуцер или ниппель). Наружный диаметр резьбы замерьте штангенциркулем. G1/2 - это примерно 21 мм наружу, G3/4 - около 26,5 мм, G1 - около 33 мм, G1¼ - около 41,5 мм. Резьба дюймовая, поэтому «половина» на штангеле не 12,7 мм, а больше. Не уверены - пришлите фото штангеля на резьбе, определим по нему.
• Фланец. Замерьте наружный диаметр пластины, число отверстий под болты и диаметр этих отверстий. Пример записи: «фланец Ø160, 6 отверстий Ø14».
• Штуцер под сварку или гайка. Замерьте диаметр штуцера и размер гайки под ключ (плоскость к плоскости). Гайки бывают на 27, 32, 41 мм.

Если присоединение сложное или непонятно, что за резьба, - это тот случай, когда проще прислать образец. По нему точно снимем размер и повторим один в один.

4. Активная (погружная) длина

Активная длина - это та часть трубки, которая реально греет и находится в среде. У ТЭНа концы (по 40-70 мм с каждой стороны у присоединения и выводов) не греют, это «холодные концы». Обычно активную длину отдельно мерить не нужно: мы считаем её сами по монтажной длине и мощности. Но если у вас особое требование, например греть только нижнюю половину бака, - укажите это словами.

5. Форма гиба

Форма - это как согнута трубка. Основные варианты: прямой, U-образный (одна петля), W-образный (две петли), кольцо, спираль. Точные углы и радиусы вручную не снять, и не надо. Сделайте фото строго сбоку, чтобы форма читалась как силуэт, и укажите ширину и высоту габарита гиба рулеткой. Для U-образного - расстояние между осями двух трубок. Этого хватает, чтобы повторить форму.

6. Мощность и напряжение

Мощность (Вт или кВт) и напряжение (220 или 380 В) почти всегда выбиты на шильдике - металлической бирке у присоединения - или на самой гайке. Сфотографируйте её крупно и чётко. Если бирки нет или цифры стёрлись, напишите, что за оборудование и какой был нагрев, - подберём по аналогии. Не выдумывайте мощность на глаз: заниженная будет греть вечность, завышенная выбьет автомат.

7. Выводы

Выводы - это чем ТЭН подключается к проводам: шпильки под гайку (контактные стержни) или выходящие провода. Замерьте длину шпилек или проводов и укажите, сколько их (два, три). Если провода - напишите, нужны ли клеммы на концах. От этого зависит, подойдёт ли ТЭН к вашей колодке без переделки.

Какие фото прислать

Нужны четыре кадра, каждый показывает своё. Снимайте при дневном свете, чтобы всё было резко.

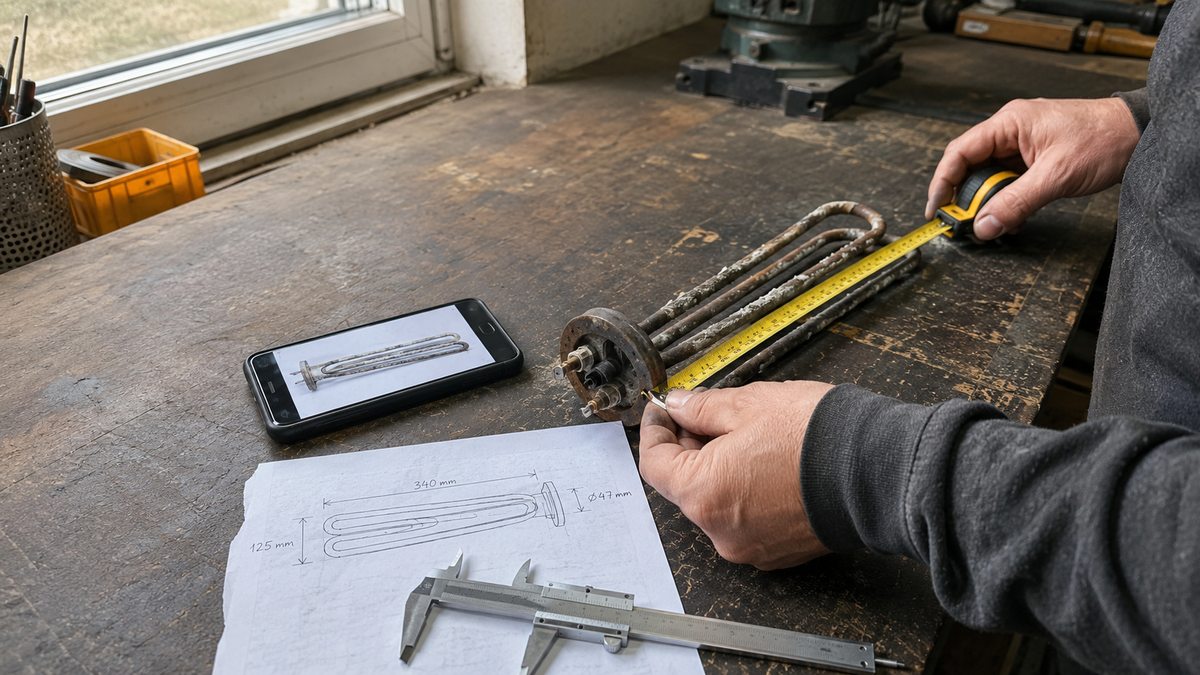

1. Общий вид с рулеткой вдоль. Положите ТЭН на стол, растяните рулетку от края до края вдоль трубки. Сразу видно габаритную длину.
2. Торец с присоединением крупно. Гайка, штуцер или фланец, резьба, выводы - всё, чем ТЭН крепится и подключается.
3. Шильдик. Бирка с мощностью и напряжением, чётко, чтобы читались цифры.
4. Вид сбоку. Чтобы читалась форма гиба (прямой, U, W, кольцо).

Таблица: что чем замерить и как записать

Почему путают монтажную и габаритную длину

Путают из-за того, что «длина» кажется одним числом, а их два, и разница уходит внутрь бака. Разберём на примере. Человек замерил ТЭН целиком - 450 мм - и написал «длина 450». Но 60 мм из них это выводы и гайка снаружи, которые в бак не входят. Реальная погружная часть - 390 мм. Если мы сделаем монтажную 450, трубка упрётся в дно, а если габаритную 390 - наоборот, ТЭН окажется коротким и не достанет до нужного уровня.

Чтобы не гадать, всегда подписывайте, откуда меряли: «от торца гайки», «от плоскости фланца», «вся деталь целиком». Одно уточнение снимает половину ошибок при заказе.

Частые вопросы

Автор: Руслан Садыкбаев, основатель ТЭН-Миасс, производство ТЭН с 2017 года. Не разберётесь с замерами - напишите в контакты или через форму выше, поможем снять размеры по фото.
