Сколько в мм резьба 2 1/2 дюйма и как не заказать блок не той резьбы
Почему 2 1/2 дюйма это не 63,5 мм?
2,5 × 25,4 даёт 63,5 мм, а реальная резьба почти на 12 мм больше. «Два с половиной дюйма» обозначают трубу Ду 65, наружный диаметр которой 75,5 мм, и резьбу режут именно по нему. Для всей трубной резьбы правило одно: дюймы в названии не переводятся в миллиметры, размер берут из таблицы.
Размеры G 2 1/2 по ГОСТ 6357-81
- наружный диаметр: 75,184 мм;
- средний диаметр: 73,705 мм;
- внутренний диаметр: 72,226 мм;
- шаг: 2,309 мм, 11 ниток на дюйм;
- угол профиля 55°.
| Резьба | Ду | Наружный Ø, мм | Внутренний Ø, мм | Шаг, мм | Ниток на дюйм | Труба ВГП, мм |
|---|---|---|---|---|---|---|
| G 1/2 | 15 | 20,955 | 18,631 | 1,814 | 14 | 21,3 |
| G 3/4 | 20 | 26,441 | 24,117 | 1,814 | 14 | 26,8 |
| G 1 | 25 | 33,249 | 30,291 | 2,309 | 11 | 33,5 |
| G 1 1/4 | 32 | 41,910 | 38,952 | 2,309 | 11 | 42,3 |
| G 1 1/2 | 40 | 47,803 | 44,845 | 2,309 | 11 | 48,0 |
| G 2 | 50 | 59,614 | 56,656 | 2,309 | 11 | 60,0 |
| G 2 1/2 | 65 | 75,184 | 72,226 | 2,309 | 11 | 75,5 |
| G 3 | 80 | 87,884 | 84,926 | 2,309 | 11 | 88,5 |
Размеры по ГОСТ 6357-81. Выделена строка этой статьи.
Как замерить резьбу 2 1/2 дюйма?
- Штангенциркулем с губками от 100 мм по вершинам наружной резьбы, в двух местах под углом 90°. 74,8–75,2 мм: это G 2 1/2, 81–81,5 мм: G 2 3/4.
- Посчитайте нитки на длине 25,4 мм: у обеих резьб по 11, поэтому здесь решает диаметр, а не шаг.
- Если блок уже снят, а бобышка на баке осталась, меряйте её внутренний диаметр: для G 2 1/2 около 72,2 мм.
Если резьба забита накипью, сначала очистите её щёткой: слой в 0,5 мм уже сбивает замер. Как измерять по образцу: как определить шаг резьбы ТЭНа.
Где стоит резьба 2 1/2 дюйма?

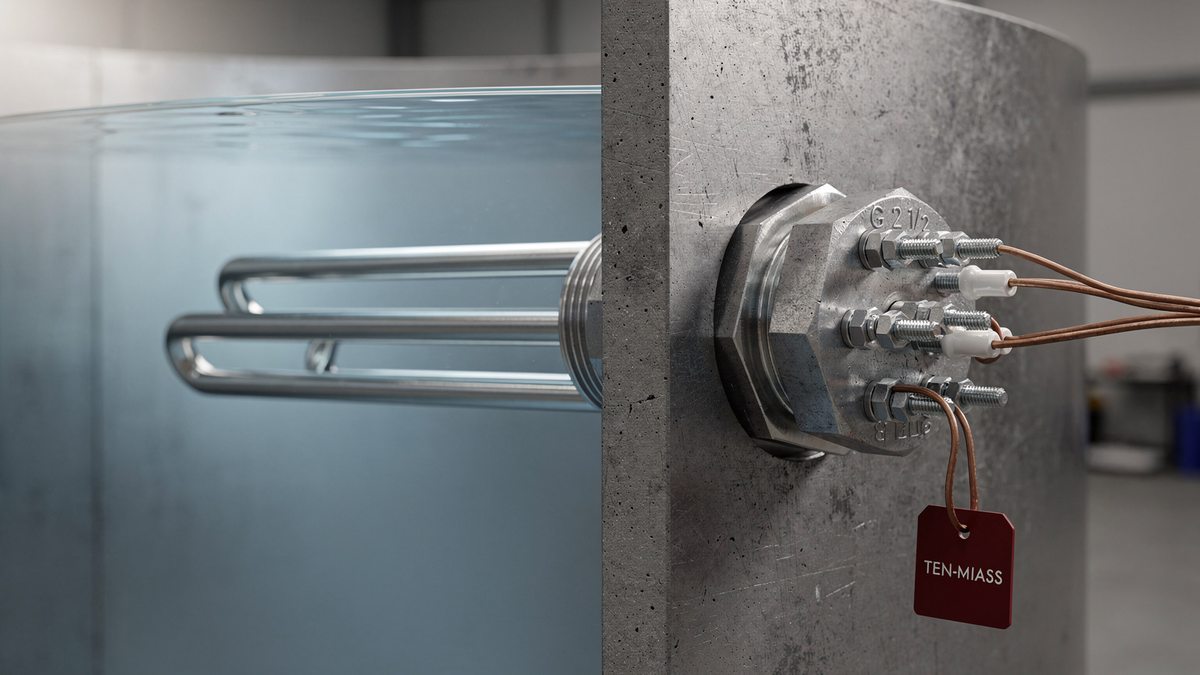

На тяжёлых блоках ТЭН, где в одну бобышку надо собрать много мощности:
- блоки 12–30 кВт для промышленных баков и бойлеров от 500 л;
- нагреватели битума, мазута и масла в ёмкостях;
- электрокотлы большой мощности с одним вводом под блок.
Под ключ у наших блоков с G 2 1/2 обычно 90 мм. Для сравнения соседний размер: ТЭН на 2 дюйма. Полный ряд с размерами под ключ: резьба на ТЭНБ.
Пример: блок на G 2 1/2 для бака 1000 литров
Типовая задача: производственный бак 1 м³, вода +10 °C, нужно +70 °C за 4 часа.
P = 0,00116 × V × ΔT / t = 0,00116 × 1000 × 60 / 4 = 17,4 кВт
Ставим блок 18 кВт на резьбе G 2 1/2, шесть ТЭНов по 3 кВт, звездой на 380 В. Ток около 27 А на фазу: кабель 5×6 мм², автомат на 32 А, управление через контактор, а не напрямую через термостат. Для масла и битума удельную нагрузку на поверхность ТЭНа берут в 2–3 раза ниже, чем для воды, поэтому при той же мощности блок выйдет длиннее или ТЭНов в нём будет больше.
Чем уплотняют резьбу 2 1/2 дюйма?
Только прокладкой под буртом корпуса блока. Резьба G цилиндрическая и на таком диаметре сама давление не держит. Для воды до 100 °C подходит паронит 2–3 мм, для масла и битума нужны материалы под температуру среды. Затягивать блок трубным ключом «до упора» не нужно: при 75 мм диаметра рычаг огромный, и тонкую бобышку бака легко повести.
Что прислать для расчёта ТЭНа на эту резьбу
- фото резьбы с приложенным штангенциркулем и цифрой на шкале;
- число ниток на 25,4 мм или фото с резьбомером;
- мощность и напряжение: с шильдика старого ТЭНа или объём бака и нужное время нагрева;
- длину погружной части и расстояние до противоположной стенки бака;
- среду: вода, масло, антифриз, битум.
По фото считаем в день обращения. Блок-ТЭН на резьбе стоит от 3510 до 21 700 ₽ в зависимости от мощности и материала, одиночный водяной ТЭН от 1470 ₽.
Цены при закупке от 10 шт. Точный расчёт по чертежу.
