Сколько в мм резьба 1 1/2 дюйма и чем она опасна для заказа
Почему 1 1/2 дюйма это не 38,1 мм?
1,5 × 25,4 даёт 38,1 мм, но резьба G 1 1/2 почти на 10 мм толще. «Полтора дюйма» здесь условный проход трубы Ду 40, а резьбу режут по её наружному диаметру, 48 мм. Поэтому таблицы перевода дюймов в миллиметры для резьбы бесполезны: для трубной резьбы работает только таблица ГОСТ.
Размеры G 1 1/2 по ГОСТ 6357-81
- наружный диаметр: 47,803 мм;
- средний диаметр: 46,324 мм;
- внутренний диаметр: 44,845 мм;
- шаг: 2,309 мм, 11 ниток на дюйм;
- угол профиля 55°.
| Резьба | Ду | Наружный Ø, мм | Внутренний Ø, мм | Шаг, мм | Ниток на дюйм | Труба ВГП, мм |
|---|---|---|---|---|---|---|
| G 1/2 | 15 | 20,955 | 18,631 | 1,814 | 14 | 21,3 |
| G 3/4 | 20 | 26,441 | 24,117 | 1,814 | 14 | 26,8 |
| G 1 | 25 | 33,249 | 30,291 | 2,309 | 11 | 33,5 |
| G 1 1/4 | 32 | 41,910 | 38,952 | 2,309 | 11 | 42,3 |
| G 1 1/2 | 40 | 47,803 | 44,845 | 2,309 | 11 | 48,0 |
| G 2 | 50 | 59,614 | 56,656 | 2,309 | 11 | 60,0 |
| G 2 1/2 | 65 | 75,184 | 72,226 | 2,309 | 11 | 75,5 |
| G 3 | 80 | 87,884 | 84,926 | 2,309 | 11 | 88,5 |
Размеры по ГОСТ 6357-81. Выделена строка этой статьи.
Соседи по ряду отличаются заметно: G 1 1/4 тоньше на 6 мм, G 2 толще на 12 мм. Перепутать их штангенциркулем трудно. Опасность в другом месте.
Как проверить, что у вас G 1 1/2, а не М48?
- Замерьте наружный диаметр по вершинам. 47,4–47,8 мм подходит обоим вариантам, идём дальше.
- Положите линейку вдоль резьбы и посчитайте нитки на 25,4 мм. 11 ниток: дюймовая G 1 1/2. Около 13 ниток: М48×2, около 17: М48×1,5, около 8,5: М48×3.
- Если есть резьбомер, приложите гребёнку 55°. Сядет без просвета: трубная дюймовая.
Пошагово с фото: как определить шаг резьбы ТЭНа по образцу. Сводная таблица метрических и дюймовых резьб: резьба ТЭНа, таблица G и М.
Где стоит резьба 1 1/2 дюйма?
На блоках ТЭН средней мощности. Типичные места:
- накопительные баки и бойлеры 200–500 л, блоки 4,5–9 кВт;

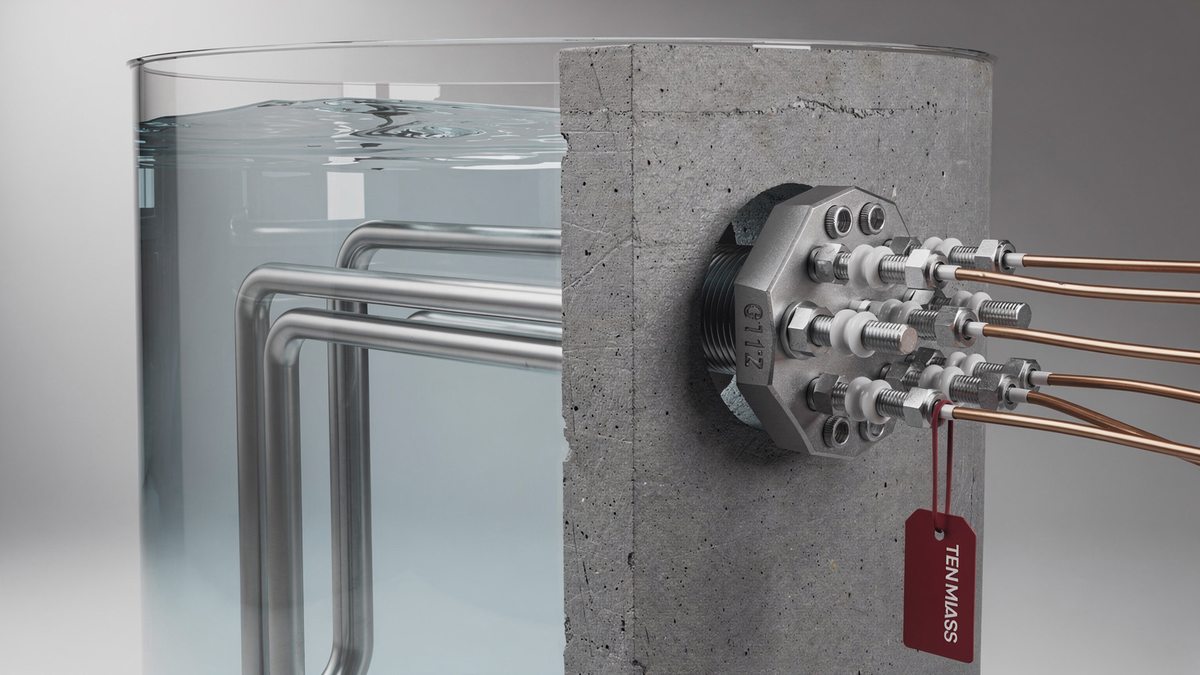

- проточные нагреватели на резьбовом фланце, например наш проточный нагреватель на фланце 1 1/2 (47 мм);
- буферные ёмкости отопления и теплоаккумуляторы.
Под ключ у наших блоков с G 1 1/2 обычно 65 мм. Все размеры под ключ по ряду: резьба на ТЭНБ.
Пример: блок на G 1 1/2 для бака 300 литров
Типовая задача: бак 300 л, вода +10 °C, нужно +60 °C за 3 часа.
P = 0,00116 × V × ΔT / t = 0,00116 × 300 × 50 / 3 = 5,8 кВт
Ставим блок 6 кВт из трёх ТЭНов по 2 кВт на резьбе G 1 1/2, подключение звездой на 380 В. Ток около 9,1 А на фазу, хватит кабеля 5×1,5 мм² и трёхполюсного автомата на 16 А. Если бак стоит в неотапливаемом помещении, добавьте 10–15 % на теплопотери, то есть блок 6,6–7 кВт.
Чем уплотняют блок ТЭН на G 1 1/2?
Прокладкой по торцу, а не по резьбе. Цилиндрическая G герметична только вместе с плоской прокладкой под буртом корпуса блока: паронит до 100 °C в воде, для масла и перегретых сред: термостойкая резина или медное кольцо. Мотать ленту на резьбу 48 мм бессмысленно: при таком диаметре прокладка держит давление, резьба только прижимает.
Что прислать для расчёта ТЭНа на эту резьбу
- фото резьбы с приложенным штангенциркулем и цифрой на шкале;
- число ниток на 25,4 мм или фото с резьбомером;
- мощность и напряжение: с шильдика старого ТЭНа или объём бака и нужное время нагрева;
- длину погружной части и расстояние до противоположной стенки бака;
- среду: вода, масло, антифриз, битум.
По фото считаем в день обращения. Блок-ТЭН на резьбе стоит от 3510 до 21 700 ₽ в зависимости от мощности и материала, одиночный водяной ТЭН от 1470 ₽.
Цены при закупке от 10 шт. Точный расчёт по чертежу.
