Патронный ТЭН диаметр 14 длина 700 мм 100 Вт: изготовление на заказ по вашим размерам
Короткий ответ: патронный ТЭН диаметром 14 мм и длиной 700 мм на 100 Вт даёт ваттную нагрузку 0,33 Вт/см² (q = P ÷ π×d×L). Это примерно в 10 раз ниже, чем у коротких патронных ТЭНов с уже заниженной нагрузкой, и в 25-45 раз ниже типичных 8-15 Вт/см² для элементов в пресс-формах. Такая геометрия держит ровную температуру по всей длине длинного канала: манифолда, калибрующей гильзы, лабораторной печи, при медленном и щадящем прогреве. Сопротивление по ГОСТ 13268-88 (допуск мощности +5/-10%): 461,0-537,8 Ом. Изготовление 7-14 рабочих дней, от 1 шт.
Манифолд клея-расплава, который забивался нагаром через месяц

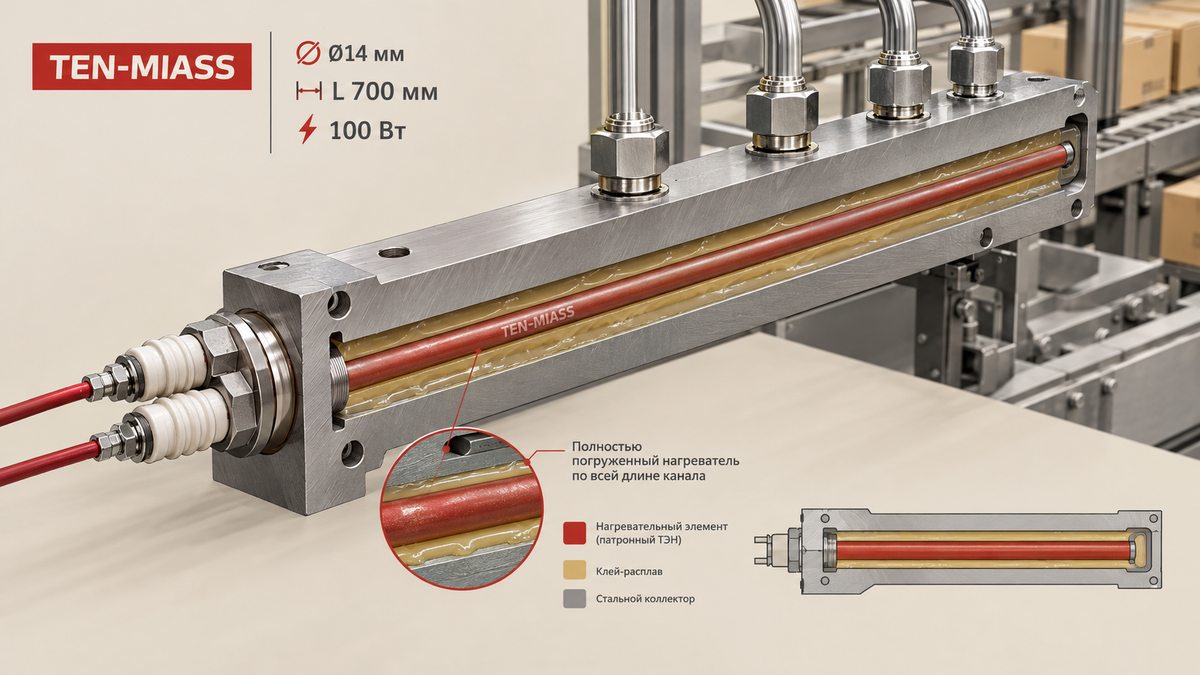

Упаковочная линия клеит коробки клеем-расплавом: бачок-плавитель, насос и дозирующий блок с соплами. Между насосом и соплами клей идёт по каналу длиной 700 мм, просверленному в теле стального манифолда. Первый патронный ТЭН в этом канале поставили на 300 Вт, рассуждая просто: длинный канал, пусть греет с запасом. Через три-четыре недели сопла начали забиваться тёмными хлопьями нагара, а клей в начале канала приобретал желтоватый оттенок.
Дело не в качестве клея. Перегрев возникает локально, у самой трубки: на длинной тонкой поверхности 300 Вт дают нагрузку больше 1 Вт/см², и клей-расплав рядом с нагревателем нагревается заметно выше паспортной температуры текучести, карамелизуется и коксуется. Для канала 14×700 мм с рабочей температурой клея 160-180°C расчёт даёт 100 Вт, а не 300: такая мощность прогревает весь объём канала ровно, без зоны локального перегрева у трубки.
Как считается ваттная нагрузка 0,33 Вт/см²
Ваттная нагрузка патронного ТЭНа по ГОСТ 13268-88 считается как мощность на площадь боковой поверхности трубки: q = P ÷ (π × d × L).
Площадь: π × 1,4 см × 70 см ≈ 307,9 см² (диаметр 14 мм = 1,4 см, длина 700 мм = 70 см).
Ваттная нагрузка: 100 Вт ÷ 307,9 см² ≈ 0,33 Вт/см².
Для сравнения: короткий патронный ТЭН 10×150 мм на 150 Вт, уже описанный как элемент с намеренно заниженной нагрузкой для деликатных деталей, даёт 3,2 Вт/см². Здесь нагрузка ниже ещё в 10 раз, потому что рабочая площадь выросла почти в семь раз при той же логике: длинная тонкая трубка греет большой объём равномерно, а не продавливает тепло в одну точку.
Где уместна такая длина при низкой мощности
| Применение | Почему нужна именно такая геометрия | Риск при более мощном коротком элементе |
|---|---|---|
| Манифолд подачи клея-расплава (хотмелт) | Канал длинный, клей должен оставаться текучим по всей длине без точек перегрева | Нагар и карамелизация клея у нагревателя, забитые сопла, частая чистка |
| Горячеканальная система литья пластика | Длинный литниковый канал требует ровной температуры расплава от входа до сопла | Разнотолщинность отливки, подгар полимера у стенки канала |
| Калибрующая гильза экструзионной линии | Профиль остывает и калибруется на протяжении всей гильзы, перепад температуры даёт разнотолщинность | Коробление профиля, нестабильные размеры по длине изделия |
| Лабораторная трубчатая печь | Образец прогревается равномерно по всей длине рабочей зоны при медленном нагреве | Погрешность измерений из-за температурного градиента в печи |
Расчёт сопротивления по ГОСТ 13268-88
ГОСТ 13268-88 нормирует допуск по мощности: +5% сверху, -10% снизу от номинала. Коридор сопротивления несимметричный, потому что сам допуск мощности несимметричен.
R = U² ÷ P = 220² ÷ 100 = 48400 ÷ 100 = 484 Ом, это номинал для нового элемента на 220 В.
Верхняя граница мощности 105 Вт (+5%) даёт нижнюю границу сопротивления 48400 ÷ 105 ≈ 461,0 Ом. Нижняя граница мощности 90 Вт (-10%) даёт верхнюю границу сопротивления 48400 ÷ 90 ≈ 537,8 Ом.
Что прислать для расчёта
- Диаметр и длину канала или посадочного отверстия, замеренные штангенциркулем по факту, не по чертежу оборудования
- Рабочую температуру среды и материал, который греется: клей-расплав, полимер, воздух в печи
- Длину зоны, где недопустим локальный перегрев, если она отличается от всей длины канала
- Материал оболочки, если он важен для среды: сталь 10 для воздуха и неагрессивных расплавов, нержавейка AISI 321 (08Х18Н10Т) для агрессивной химии и пищевых сред
- Длину и тип вывода проводов: прямой вывод с одного конца подходит для большинства манифолдов и печей
- Количество штук и фото или чертёж прежнего элемента, если делаем аналог взамен сгоревшего
Сколько стоит патронный ТЭН 14×700 мм на 100 Вт
По калькулятору, при заказе от 10 шт и стандартном выводе проводов 500 мм: 9080-9960 рублей за штуку. Длина 700 мм здесь определяет цену сильнее, чем мощность: базовая стоимость растёт с длиной корпуса по таблице диаметров и длин, а не линейно от ватт. Точная цена считается по чертежу или фото канала в день обращения.
Цены при закупке от 10 шт. Точный расчёт по чертежу.
Нужен патронный ТЭН 14×700 мм под ваш манифолд или канал?
Рассчитаем ваттную нагрузку под рабочую температуру и материал, изготовим от 1 шт., срок 7-14 дней по РФ и в Казахстан.
