Патронный ТЭН диаметр 10 длина 150 мм 150 Вт: изготовление на заказ по вашим размерам
Короткий ответ: патронный ТЭН диаметром 10 мм и длиной 150 мм на 150 Вт даёт ваттную нагрузку около 3,2 Вт/см² (q = P ÷ π×d×L), в 2,5-4 раза ниже типичных 8-15 Вт/см² для патронных ТЭНов в прессформах. Это осознанный расчёт под компактную деталь малой массы: штамп, вставку, оправку, где локальный перегрев портит изделие быстрее, чем медленный выход на температуру. Сопротивление по ГОСТ 13268-88 (допуск мощности +5/-10%): 307,3-358,5 Ом. Изготовление 7-14 рабочих дней, от 1 шт.
Штамп весом 140 грамм и ТЭН на 400 Вт «для надёжности»

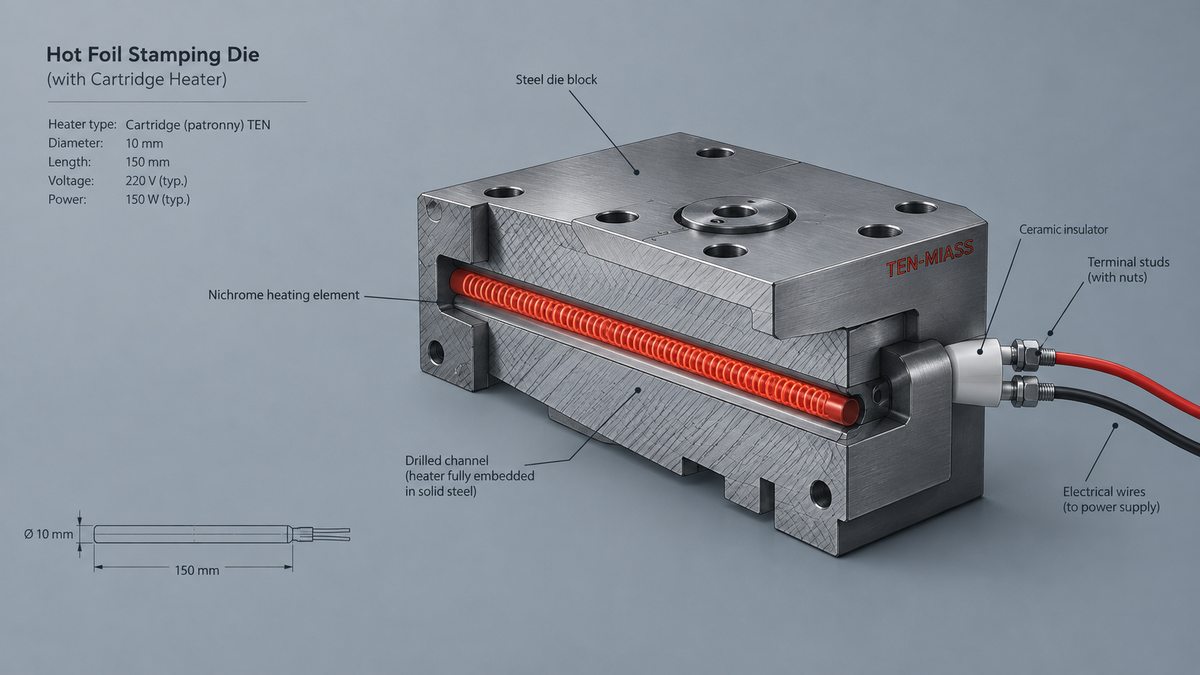

Логотип тиснят фольгой на штампе весом около 140 граммов, и штамп должен выйти на рабочие 110°C за один цикл нагрева. Клиент, который заказывал замену, сначала поставил патронный ТЭН на 400 Вт, «чтобы грело увереннее». Результат: центр штампа перегревался на 30-40°C выше кромок ещё до того, как края доходили до рабочей температуры, оттиск получался нечётким по краю.
Деталь с такой маленькой массой не успевает выровнять температуру по объёму, если спираль отдаёт тепло слишком плотно на единицу площади. Для диаметра 10 мм и длины 150 мм расчёт даёт 150 Вт, не 400. Решает соотношение ватт на квадратный сантиметр контакта со сталью, абсолютная мощность нагревателя сама по себе мало что говорит.
Почему 150 Вт - это мало, и почему так и должно быть
Ваттная нагрузка патронного ТЭНа считается по ГОСТ 13268-88 как мощность на площадь боковой поверхности трубки: q = P ÷ (π × d × L).
Площадь: π × 1 см × 15 см ≈ 47,1 см² (диаметр 10 мм = 1 см, длина 150 мм = 15 см).
Ваттная нагрузка: 150 Вт ÷ 47,1 см² ≈ 3,2 Вт/см².
Для сравнения: стандартные каналы пресс-форм и экструдеров на том же диаметре работают на 8-15 Вт/см², это разобрано в статье про высокотемпературный патронный ТЭН диаметром 10 мм. 3,2 Вт/см², это не слабый нагреватель, а заниженная нагрузка специально для деталей, где важнее не перегреть один участок, чем прогреть деталь целиком на пару секунд быстрее.
Где уместна такая низкая нагрузка
| Применение | Почему именно малая нагрузка | Риск при завышенной мощности |
|---|---|---|
| Штамп горячего тиснения малого формата | Небольшая масса металла, оттиск требует равномерной температуры по всей рабочей поверхности | Пятно перегрева в центре, нечёткий край оттиска, деформация штампа |
| Вставка пресс-формы малого объёма | Деталь остывает и нагревается быстро, тепловая инерция почти отсутствует | Локальное коробление пластика, разнотолщинность изделия |
| Измерительная или калибровочная оправка | Температура важнее скорости, точность показаний зависит от равномерности нагрева | Погрешность измерения из-за температурного градиента по оправке |
| Запаечная колодка малого упаковочного узла | Узкая зона шва, перегрев плавит плёнку вместо аккуратной сварки шва | Прожог плёнки, нестабильный шов, частая переналадка |
Расчёт сопротивления по ГОСТ 13268-88
ГОСТ 13268-88 нормирует допуск по мощности: +5% сверху, -10% снизу. Коридор сопротивления получается несимметричным, потому что сам допуск мощности несимметричен.
R = U² ÷ P = 220² ÷ 150 = 48400 ÷ 150 ≈ 322,7 Ом, это номинал для нового элемента.
Верхняя граница мощности 157,5 Вт (+5%) даёт нижнюю границу сопротивления 48400 ÷ 157,5 ≈ 307,3 Ом. Нижняя граница мощности 135 Вт (-10%) даёт верхнюю границу сопротивления 48400 ÷ 135 ≈ 358,5 Ом.
Что прислать для расчёта
- Диаметр и длину посадочного канала, измеренные штангенциркулем по факту, не по паспорту оборудования
- Материал и примерную массу детали, которую греет ТЭН, от этого зависит, можно ли закладывать такую же низкую нагрузку
- Рабочую температуру и сколько времени есть на выход на режим
- Нужен ли канал под термопару или датчик рядом с нагревателем
- Длину и тип выводов: гибкие в силиконовой изоляции до 200°C или жёсткий штырь, если зона нагрева близко к контактам
По этим пяти пунктам подбирается не только мощность, но и материал оболочки: при 150-180°C хватает стали 10, выше или в агрессивной среде берут нержавейку 12Х18Н10Т.
Сколько стоит патронный ТЭН 10×150 мм на 150 Вт
По калькулятору, уровень норма, при заказе от 10 шт: 4350-4770 рублей за штуку. Цена связана с диаметром и длиной корпуса сильнее, чем с мощностью: более короткий и тонкий ТЭН с той же мощностью обойдётся дешевле, более длинный с той же мощностью, то есть с ещё меньшей удельной нагрузкой, дороже. Точная цена считается по чертежу или фото посадочного канала в день обращения.
Нужен патронный ТЭН 10×150 мм под вашу деталь?
Посчитаем удельную нагрузку под массу и материал детали, изготовим от 1 шт., срок 7-14 дней.
