Патронный ТЭН для пресс-формы и высокого давления: марка нержавейки, посадка и удельная мощность, чтобы не прогорел

Приходит типовая заявка от конструктора: «нужен патрон в пресс-форму, плечо всего 35 мм, а прошлый сгорел за пару месяцев». Разбираемся - и почти всегда причина одна: патрон болтался в отверстии. Между стенкой ТЭНа и металлом формы был зазор в две-три десятки, тепло не успевало уходить в массив, оболочка перегревалась и спираль внутри выгорала. Не мощность виновата и не марка стали, а посадка.

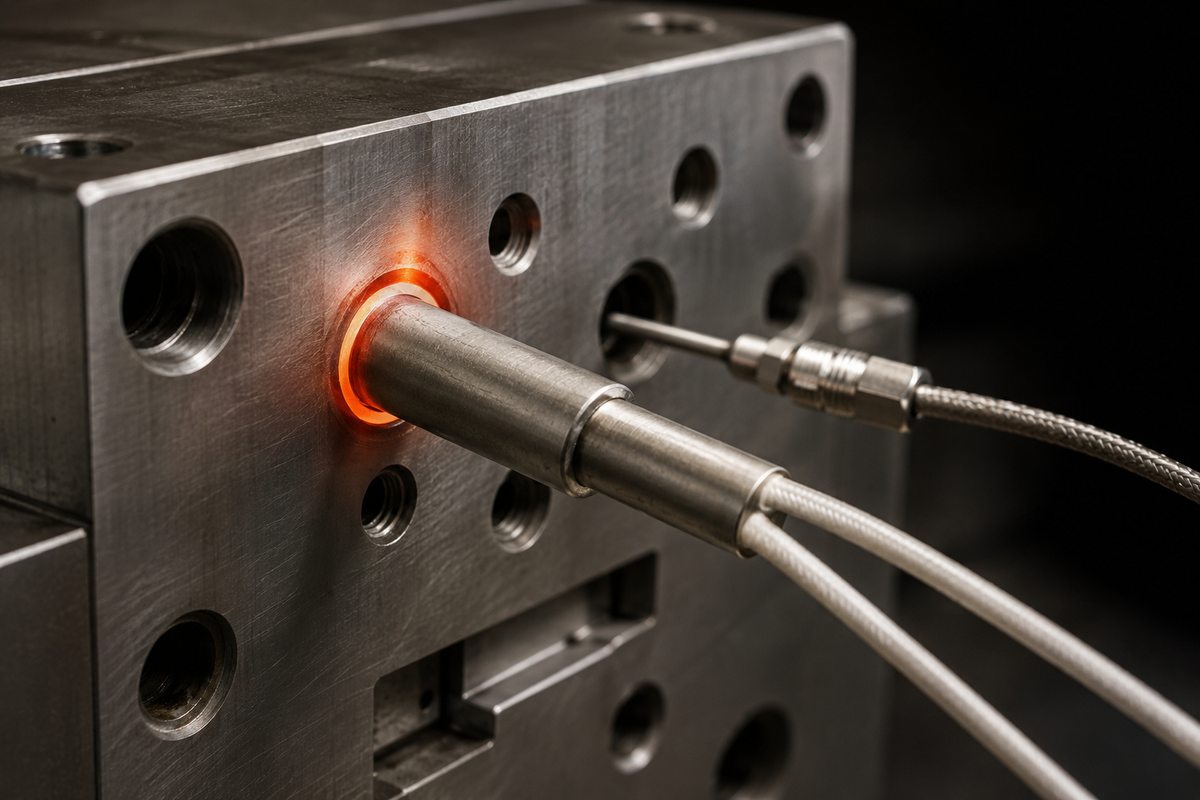

Патронный (картриджный) ТЭН - это не «нагреватель воды», который отдаёт тепло среде вокруг. Он греет через прямой контакт корпуса с металлом отверстия. Поэтому всё держится на зазоре: он определяет и теплоотвод, и допустимую удельную мощность, и ресурс. Ниже - как считать посадку, какую нержавейку брать и сколько ватт на квадратный сантиметр можно снять без прогара.

Почему у патронного ТЭНа всё держится на посадке?

Потому что тепло у патрона уходит только в металл, с которым он соприкасается. Спираль внутри раскалена, а снять с оболочки этот жар может лишь массив формы. Если контакт плотный, тепло уходит быстро и стенка корпуса остаётся в рабочей температуре. Если между патроном и стенкой отверстия воздушный зазор, воздух работает теплоизолятором: тепло запирается в оболочке, она перегревается, и спираль внутри выгорает.

Отсюда простое правило конструктора: зазор посадки важнее самой мощности. Один и тот же патрон на 400 Вт при плотной посадке отработает годы, а с зазором 0,3 мм прогорит за недели. Поэтому отверстие под патрон сверлят и развёртывают, а не оставляют «как из-под сверла».

Какой зазор и какое отверстие делать под патронный ТЭН?

Рабочий ориентир - суммарный зазор 0,05-0,1 мм на диаметр при рабочей температуре. Отверстие обрабатывают под посадку H7 (сверло плюс развёртка), тогда патрон входит от руки или лёгким усилием, но без люфта. Слишком туго тоже плохо: патрон должно быть можно вынуть при замене, иначе форму придётся распиливать.

Если посадка получилась свободной (изношенное отверстие в старой форме, ремонт), спасает теплопроводная паста в зазоре - она вытесняет воздух и частично восстанавливает контакт. Но это компромисс, а не замена нормальной посадке: паста стареет и выгорает.

Какую марку нержавейки брать для оболочки?

Марку выбирают по рабочей температуре стенки формы, а не «чем дороже, тем лучше». Для большинства пресс-форм с температурой до 300-400 °C хватает нержавейки AISI 304 (08Х18Н10) или цельнотянутой 12Х18Н10Т - она стойкая, держит цикличный нагрев и не ржавеет. Углеродистую сталь 10 в патрон под форму обычно не берут: нужна стабильность оболочки в цикле нагрев-охлаждение.

Когда температура на стенке уходит выше 400-500 °C или среда агрессивная, ставят жаростойкие оболочки - 316 или Incoloy (Inconel). Это уже не «по умолчанию», а под конкретную задачу: важно понимать рабочую температуру в зоне патрона, а не только температуру расплава.

Сколько ватт на квадратный сантиметр можно снять с патрона?

При плотной посадке в металл - до 10-15 Вт/см², это верхний предел для форм. При свободной посадке или воздушном зазоре удельную мощность снижают до 4-8 Вт/см², иначе тепло не успевает уходить и оболочка перегорает. Удельная мощность - это мощность, делённая на площадь греющей поверхности патрона, и именно она, а не суммарные ватты, определяет, сгорит оболочка или нет.

Логика простая: два патрона на 500 Вт с одинаковой посадкой, но разной длины дадут разную удельную мощность. Короткий перегреется, длинный - нет, потому что у длинного больше площадь, чтобы раздать те же ватты. Поэтому при жёстком ограничении по длине плеча мощность набирают не «поддавая ватт» в короткий патрон, а увеличивая диаметр или ставя несколько патронов.

Пример: пресс-форма с коротким плечом 35 мм

Прямая ситуация из заявки. Нужно 600 Вт на зону впрыска, но конструктив даёт под патрон отверстие длиной всего 35-40 мм. Считаем удельную мощность для патрона диаметром 10 мм и рабочей длиной 35 мм:

Греющая площадь = π × d × L = 3,14 × 1 см × 3,5 см ≈ 11 см². Тогда 600 Вт / 11 см² ≈ 55 Вт/см². Это в разы выше предела даже при идеальной посадке - такой патрон сгорит сразу.

Решение не в марке стали, а в геометрии. Варианты: увеличить диаметр до 16 мм (площадь вырастет до ≈ 17,5 см², удельная мощность упадёт до ≈ 34 Вт/см² - всё ещё много) либо, что честнее, поставить два-три патрона меньшей мощности рядом. Три патрона по 200 Вт диаметром 12,5 мм каждый на 35 мм дают около 14 Вт/см² на штуку - уже в рабочем коридоре при плотной посадке. При коротком плече набирают мощность числом патронов и диаметром, а не перегрузом одного.

Как подключают выводы и контролируют температуру?

Выводы патрона делают под условия монтажа: гибкие провода в стеклоткани или металлорукаве, если рядом горячий металл, либо жёсткие штыревые контакты. Важно, чтобы выводная зона не попадала в саму горячую посадку - там нет нагревателя, и если её загнать в отверстие, контакт выводов перегреется. Поэтому в заявке указывают, с какой стороны выходят провода и какой длины.

Температуру в форме контролируют термопарой (обычно типа K), которую ставят рядом с патроном в отдельное отверстие или встраивают. Без контроля патрон работает «вслепую»: терморегулятор по термопаре держит заданную температуру и не даёт форме перегреться, а патрону - выйти за режим. Для ответственных форм термопару закладывают сразу в конструкцию.

Мы изготавливаем патронные ТЭН по чертежу заказчика - с нужным диаметром, длиной, типом выводов и термопарой. Если готового чертежа нет, подберём конструкцию по размерам отверстия и задаче; контакты и способы связи - в конце страницы.

Как продлить ресурс патрона в пресс-форме?

Ресурс держат три вещи по порядку: плотная посадка, правильная удельная мощность и контроль температуры. Разболтанное отверстие после нескольких замен - главная причина повторных прогаров, поэтому изношенные посадки восстанавливают (втулка, ремонт отверстия), а не ставят патрон в люфт.

• Отверстие развёрнуто под H7, зазор 0,05-0,1 мм - патрон входит без люфта, но вынимается при замене.
• Удельная мощность в рабочем коридоре: не гнать один короткий патрон, а добирать мощность диаметром или числом патронов.
• Термопара и терморегулятор - форма не уходит в перегрев.
• Выводная зона выведена из горячей посадки, провода защищены от контакта с раскалённым металлом.

Чек-лист: что прислать, чтобы мы рассчитали патрон

С этими данными подберём диаметр, длину, количество, марку и посадку и дадим цену по чертежу. Присылайте на ten-miass@mail.ru, в WhatsApp или через форму заявки.
