Высокотемпературный патронный ТЭН диаметром 10 мм: как выбрать и заменить
На литьевой машине упал нагрев в зоне 2: термопара показывает 180°С вместо 240°С. Снимаете кожух — патронный ТЭН диаметром 10 мм с обгоревшим выводом, нихром вылез наружу, изоляция рассыпалась в труху. Вопрос не «что случилось», а «что ставить взамен и как не наступить на те же грабли через месяц». Разбираем по порядку.

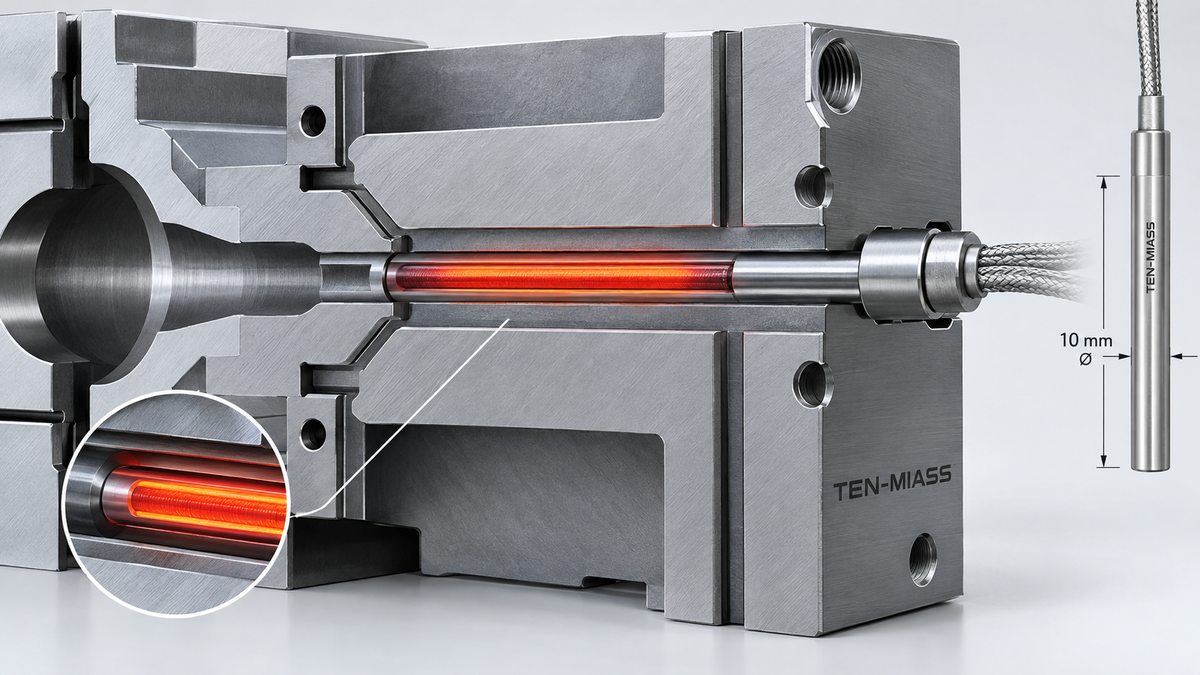

Что значит «высокотемпературный» для патронного ТЭНа 10 мм
Для диаметра 10 мм высокая температура — это рабочая поверхность от 400 до 650°С. Выше требуются другие конструктивы: диаметр 16 мм или керамические нагреватели. Внутри ТЭНа 10 мм стоит нихромовая спираль, запрессованная в периклаз (оксид магния). Именно периклаз держит температуру и изоляцию. Если предлагают ТЭН 10 мм на 800°С — это маркетинг, не физика: спираль перегорит за несколько сотен часов.
Удельная мощность для диаметра 10 мм в стальных прессформах и экструдерах: 8-15 Вт/см² активной длины в зависимости от теплоотвода. При хорошем контакте (зазор <0,1 мм, термопаста) — до 15 Вт/см². Без обдува и с воздушным зазором — не выше 8-10 Вт/см², иначе спираль перегревается изнутри.
Таблица: длина, мощность, нагрузка, применение
| Длина, мм | Типичная мощность | Уд. нагрузка (Вт/см²) | Применение |
|---|---|---|---|
| 50–80 | 200–400 Вт | 8–12 | Малые матрицы, угловые зоны формы |
| 100–150 | 400–800 Вт | 10–15 | Стандартные каналы прессформ |
| 200–250 | 800–1500 Вт | 10–15 | Экструдеры, цилиндры литьевых машин |
| 300+ | 1500–3000 Вт | 8–12 | Длинные каналы, ламинаторы, пакеты нагрева |
Материал оболочки: сталь 10 или 12Х18Н10Т
Два основных варианта для патронных ТЭНов 10 мм:
- Сталь 10 — рабочая температура до ~400°С в воздухе. Дешевле, стандартный выбор для невысоких температур.
- 12Х18Н10Т (нержавейка) — до 600°С и выше, стойка к агрессивным средам. Разница в цене 30-40%, ресурс при тех же условиях вырастает в 2-3 раза. Для прессформ на 500°С+ — единственный разумный выбор.
Если оригинальный ТЭН был из нержавейки — не ставьте замену из обычной стали, чтобы «сэкономить». Сгорит быстрее, чем окупится разница.
Пример расчёта сопротивления
Допустимый коридор ±10%: 43,6 — 53,2 Ом
Мегаомметр 500 В: сопротивление на корпус ≥ 10 МОм
Если мультиметр показывает значительно меньше расчётного — спираль частично закорочена через периклаз (влага или механическое повреждение). Такой ТЭН не ставить.
Пять параметров перед заказом
- Длина и активная зона. Активная часть — не вся длина. У патронных ТЭНов холодные концы по 40-60 мм с каждой стороны. Если отверстие в форме глубиной 200 мм, а активная зона ТЭНа 250 мм — перегрев выводов гарантирован.
- Материал оболочки. 400-500°С — сталь 10 или 304. 550-650°С — 12Х18Н10Т.
- Тип выводов. Гибкий вывод в кремниевой изоляции держит до 200°С. Если зона нагрева близко к выводу — нужен жёсткий штырь 60-80 мм, чтобы отвести тепло.
- Напряжение. 220 В или 380 В — смотрите схему включения, не угадывайте. Ошибка — ТЭН либо не даст мощность, либо сгорит.
- Посадочный размер. Диаметр 10 мм — номинал, фактический 9,8–10,2 мм. Отверстие в форме 10,1–10,3 мм. Зазор более 0,3-0,5 мм — плохой теплоотвод, локальный перегрев.
Замена: как снять старый ТЭН не сломав форму
Выбивать патронный ТЭН зубилом — плохая идея. Деформируете корпус, разобьёте посадочное отверстие. Правильный порядок:
- Прогрейте форму до 150-200°С: металл расширится, ТЭН выйдет легче.
- Отключите питание, выньте термопару.
- Если есть резьба под съёмник — используйте её. Нет — покачивайте за корпус пассатижами с мягкими губками. Не тяните за выводы.
- После извлечения зачистите отверстие от окалины. Проверьте диаметр штихмасом: разбитое до 10,5 мм — ТЭН будет болтаться, нужна втулка или шлифовка под 10,2 мм.
- Нанесите на корпус нового ТЭНа термопасту КПТ-8 (теплопроводность ≥1 Вт/(м·К)). Вставить сухим — ошибка.
Три ошибки, из-за которых ТЭН сгорает через месяц
Завышенная мощность. Замена 800 Вт на 1,2 кВт «чтобы грело быстрее» поднимает температуру спирали на 100-150°С. Периклаз спекается, теряет изоляцию, ТЭН пробивает на корпус. Мощность — строго в пределах заводской спецификации.
Короткие холодные концы. ТЭН с маленькими холодными зонами греет выводы. Провод плавится, изоляция разрушается. Если конструкция не позволяет длинные концы — используйте керамические бусы на выводах.
Затягивание замены. Трещина в оболочке — это не «поработает ещё». Влага попадает в периклаз, сопротивление падает, ток растёт. Итог — аварийное отключение или короткое замыкание.
О подборе патронных ТЭНов для других диаметров читайте в статье патронный ТЭН для прессформы. Принципы расчёта мощности те же, отличаются только допустимые нагрузки на см².
Чек-лист для заявки на ТЭН 10 мм
- Диаметр: 10 мм (уточнить фактический размер посадочного отверстия)
- Общая длина ТЭНа (мм)
- Длина активной зоны или длина холодных концов
- Мощность (Вт) и напряжение (220 В или 380 В)
- Материал оболочки: сталь 10 или 12Х18Н10Т
- Тип выводов: гибкие в силиконе или жёсткий штырь
- Рабочая температура среды (°С)
- Количество штук
Также полезна наша статья о расчёте мощности ТЭНа — там подробно разобраны формулы для разных типов нагревателей.
