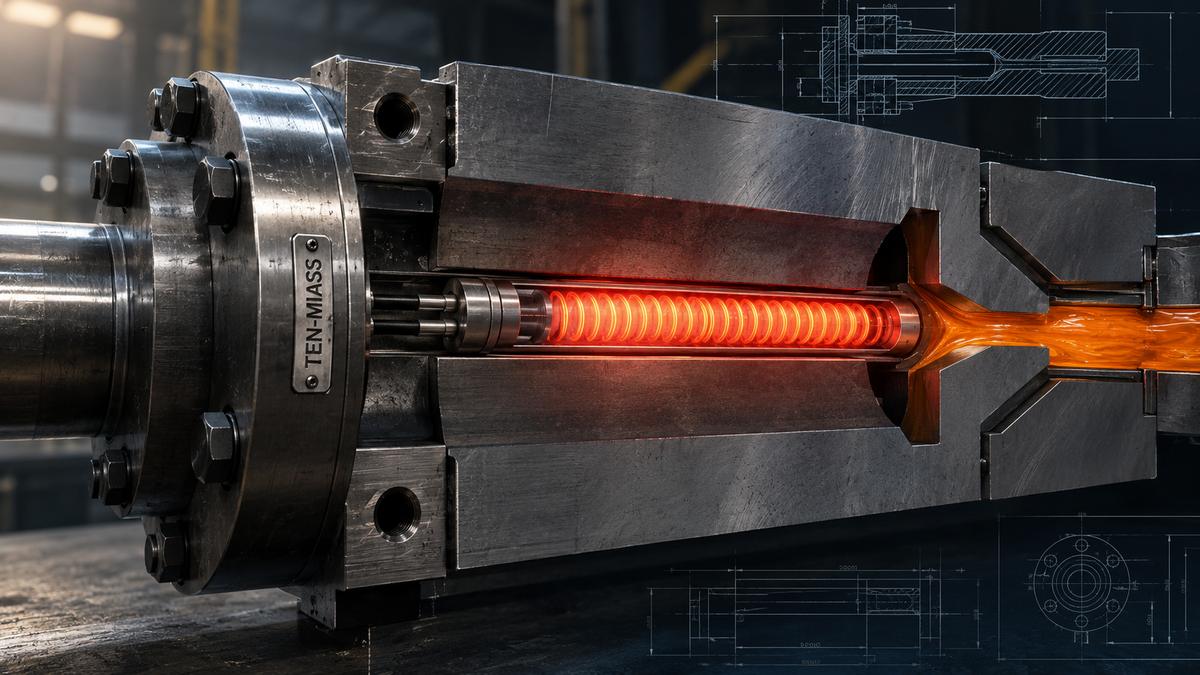

Патронный ТЭН 16х1850 мм 7400 Вт 230 В для экструдера: расчёт и замена
Сопротивление в холодном состоянии 7,15 Ом (R = U²/P), рабочий ток 32,2 А, кабель от 4 мм². Коридор по ГОСТ 13268-88 при допуске мощности +5/−10 % даёт 6,8-7,9 Ом. Ваттная нагрузка около 7,96 Вт/см² (79,6 кВт/м²): высокая цифра, но нормальная именно для патронного ТЭНа, плотно посаженного в металл плиты экструдера, а не для нагревателя в воздухе или масле.
Термопара на зоне плавления экструдера показывает падение на 15 °C за смену, хотя уставка стоит 190 °C. Восьмой нагревательный отсек, патронный ТЭН 16х1850 мм 7400 Вт 230 В, вышел из строя. Демонтаж рядом с фильерой грозит остановкой линии на полдня, поэтому замену подбирают по расчёту, а не на глаз: пропущенный допуск ГОСТ или разбитая посадка дают повторный выход из строя через 2-3 недели.
Что означает маркировка 16х1850 мм 7400 Вт 230 В
Диаметр 16 мм задаёт посадку в сверлёное отверстие плиты экструдера, обычно по допуску Н7. Длина 1850 мм это рабочая длина нагревательной части, а не общая длина с холодными концами. Полный набор параметров:
| Параметр | Значение | Комментарий |
|---|---|---|
| Диаметр корпуса | 16 мм | посадка Н7, зазор критичен для теплоотвода |
| Длина рабочей части | 1850 мм | под фактический размер канала в плите |
| Мощность | 7400 Вт | допуск по ГОСТ 13268-88 +5/−10 % |
| Напряжение | 230 В | не путать с сетевыми 220 В при расчёте R |
| Сопротивление, холодное | 7,15 Ом | R = U² ÷ P = 230² ÷ 7400 |
| Рабочий ток | 32,2 А | кабель от 4 мм², клеммники 2,5 мм² на пределе |
| Площадь нагрева | ≈930 см² | π × d × L |
| Ваттная нагрузка | ≈7,96 Вт/см² | 79,6 кВт/м², норма для металла |
Почему 7,96 Вт/см² это нормально для патронного ТЭНа в металле
Допустимая ваттная нагрузка зависит от того, во что упирается тепло с поверхности оболочки. В воде она снимается конвекцией и обычно держится в пределах 5-10 Вт/см², в масле ниже, 2-4 Вт/см², в спокойном воздухе совсем скромная, 1,5-3 Вт/см². У патронного ТЭНа, плотно вставленного в тело металлической плиты или пресс-формы, тепло уходит напрямую в массив металла теплопроводностью, а не конвекцией через тонкий слой среды. Поэтому для такой посадки штатным диапазоном считается 8-15 Вт/см², а у плотно набитых высокоплотных исполнений и выше. 7,96 Вт/см² в этом диапазоне обычная рабочая цифра.
Расчёт: сопротивление, ток и коридор ГОСТ 13268-88
Базовая формула: R = U² / P = 230² / 7400 = 52900 / 7400 = 7,15 Ом. ГОСТ нормирует допуск не по сопротивлению, а по мощности: +5 % сверху, −10 % снизу. Отсюда коридор сопротивления получается несимметричным:
| Замер R, Ом | Реальная мощность | Ток | Вывод |
|---|---|---|---|
| 6,81 | 7770 Вт (+5 %) | 33,8 А | верхняя граница допуска, ещё норма |
| 7,15 | 7400 Вт (номинал) | 32,2 А | эталон |
| 7,94 | 6660 Вт (−10 %) | 29,0 А | нижняя граница допуска, ещё норма |
| 6,0 | 8817 Вт (+19 %) | 38,3 А | за допуском, перегрузка контактов и кабеля |
| 8,5 | 6224 Вт (−16 %) | 27,1 А | за допуском, зона не выходит на температуру |
При 6 Ом ток на клеммнике поднимется до 38,3 А, это уже за пределами винтовых клеммников на 2,5 мм² и почти наверняка ведёт к обгоранию контактов симисторного блока в течение недели-двух. При 8,5 Ом мощность падает до 6,2 кВт, полимер не успевает прогреться до технологической температуры, экструдер начинает давать волнистость на выходе.
Изоляцию перед пуском проверяют мегаомметром при 500 В: норма сопротивления изоляции для нового или исправного ТЭНа не менее 20 МОм между токоведущей частью и корпусом. Значение ниже говорит о пробитой изоляции и утечке на землю, УЗО 30 мА будет срабатывать сразу после включения.
Три ошибки при замене на экструдере
Патронный ТЭН приходит с завода исправным почти всегда. Повторный выход из строя за недели, а не за отработанный ресурс, обычно объясняется одной из трёх причин.
- Разбитая посадка. После нескольких циклов демонтажа отверстие в плите изнашивается до 16,1-16,2 мм вместо номинальных 16 мм. Воздушный зазор уменьшает теплоотвод, спираль локально перегревается и рано или поздно замыкает на корпус. Решение: замерить отверстие нутромером и заказать ТЭН увеличенного диаметра 16,1 мм под лёгкое обжатие, а не такой же 16 мм, как сгоревший.
- Тепловое расширение без запаса. При нагреве оболочки с 20 до рабочих 200-220 °C стержень длиной 1850 мм удлиняется на 4-4,5 мм (коэффициент линейного расширения стали около 12×10⁻⁶ на градус). Если ТЭН зажат в плите жёстко с двух сторон без зазора в торцевых каналах, он изгибается дугой и рвёт спираль в месте максимального прогиба. Зазор на расширение нужен от 5 мм на каждый торец.
- Подключение на 380 В вместо 230 В. Мощность растёт пропорционально квадрату напряжения: (380/230)² × 7400 ≈ 20200 Вт. Спираль, рассчитанная на 7400 Вт, сгорает за секунды при такой перегрузке. Перед подключением проверяют фактическое напряжение на клеммах, а не только маркировку щита: в цепях экструдера нередко стоит понижающий трансформатор именно под 230 В.
Материал оболочки для сухого металлического гнезда обычно берут из углеродистой стали 10, она дешевле и работает штатно, пока нет контакта с влагой или агрессивной химией. Если рядом есть охлаждающий контур с водой или конденсат, оболочку заказывают из нержавейки AISI 304 (08Х18Н10).
Что прислать нам для расчёта
- Фото или чертёж старого ТЭНа с размерами: диаметр, длина рабочей части, длина холодных концов
- Фактический диаметр посадочного отверстия, замеренный нутромером, а не по паспорту оборудования
- Материал плиты или пресс-формы и рабочую температуру процесса
- Напряжение и схему подключения: фаза-ноль или фаза-фаза
- Требования к оболочке: сталь 10 для сухого металла, нержавейка при контакте с влагой
- Количество нагревателей и срок, к которому нужна партия
