Патронный ТЭН: как устроен и как подобрать
Патронный нагреватель передаёт тепло через цилиндрическую оболочку непосредственно в нагреваемую деталь, плиту, пресс-форму, сопло, гильзу или технологический узел.
Что хочет получить заказчик: нагреватель, который встанет в существующее отверстие, выйдет на режим и сможет быть заменён без переделки узла.
Главный риск: поставить ТЭН «похожего» размера без проверки посадки и теплоотвода. Тогда температура оболочки растёт, а ресурс падает.
Патронный нагреватель с термостойкими выводами.
Устройство патронного нагревателя
Схема: корпус, спираль, изоляция, длина L и диаметр d.
Внутри металлической оболочки располагается сопротивительная спираль. Изоляционный наполнитель электрически отделяет спираль от корпуса и передаёт тепло к наружной поверхности. Со стороны подключения выводы могут быть выполнены проводами в термостойкой оплётке, контактными штифтами или другим согласованным исполнением.
В каких ситуациях выбирают патронный ТЭН

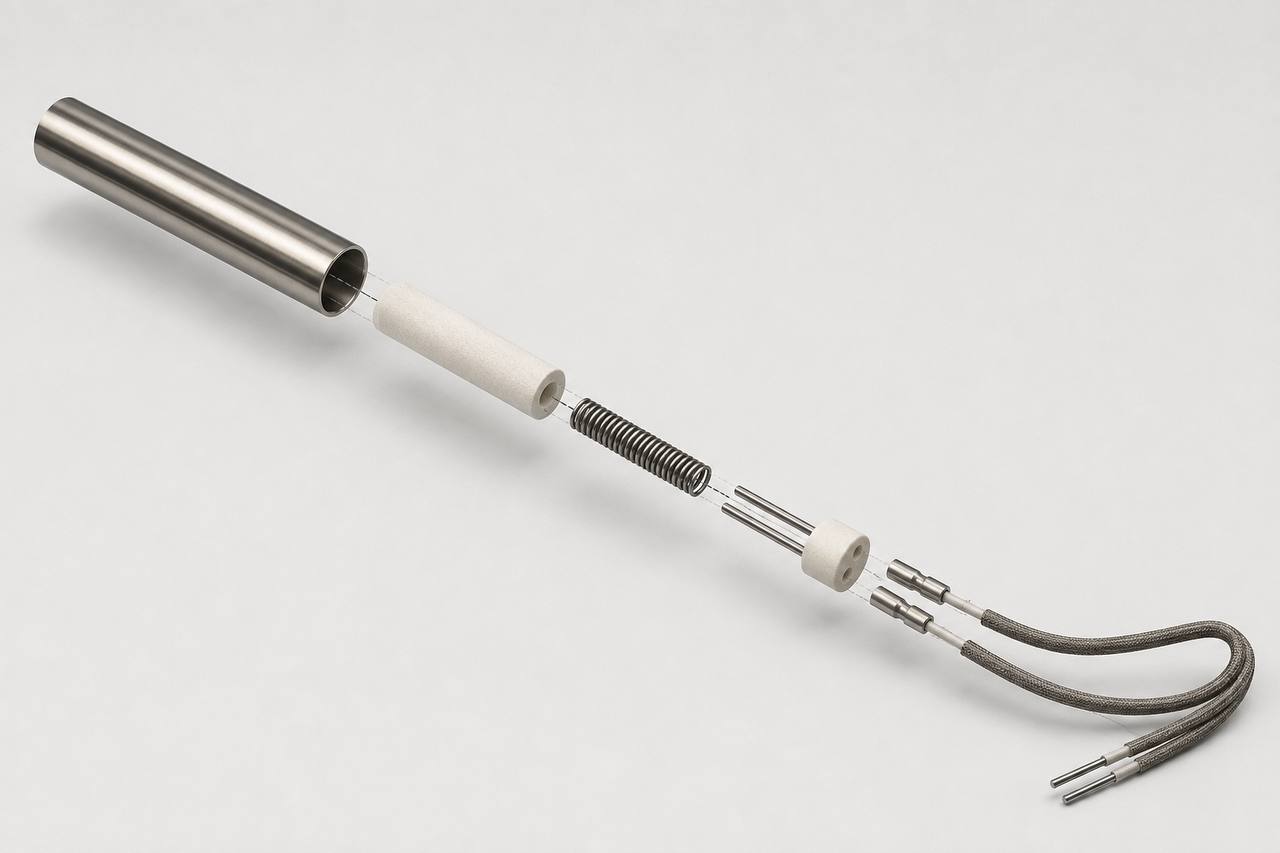

Разборная схема внутренних элементов и выводов.
- пресс-формы, штампы и литейная оснастка;
- нагревательные плиты и металлические блоки;
- сопла, экструдеры и упаковочное оборудование;
- лабораторные и технологические установки;
- узлы, где нагреватель устанавливается в подготовленное цилиндрическое отверстие.
Почему одинаковая мощность может дать разный результат

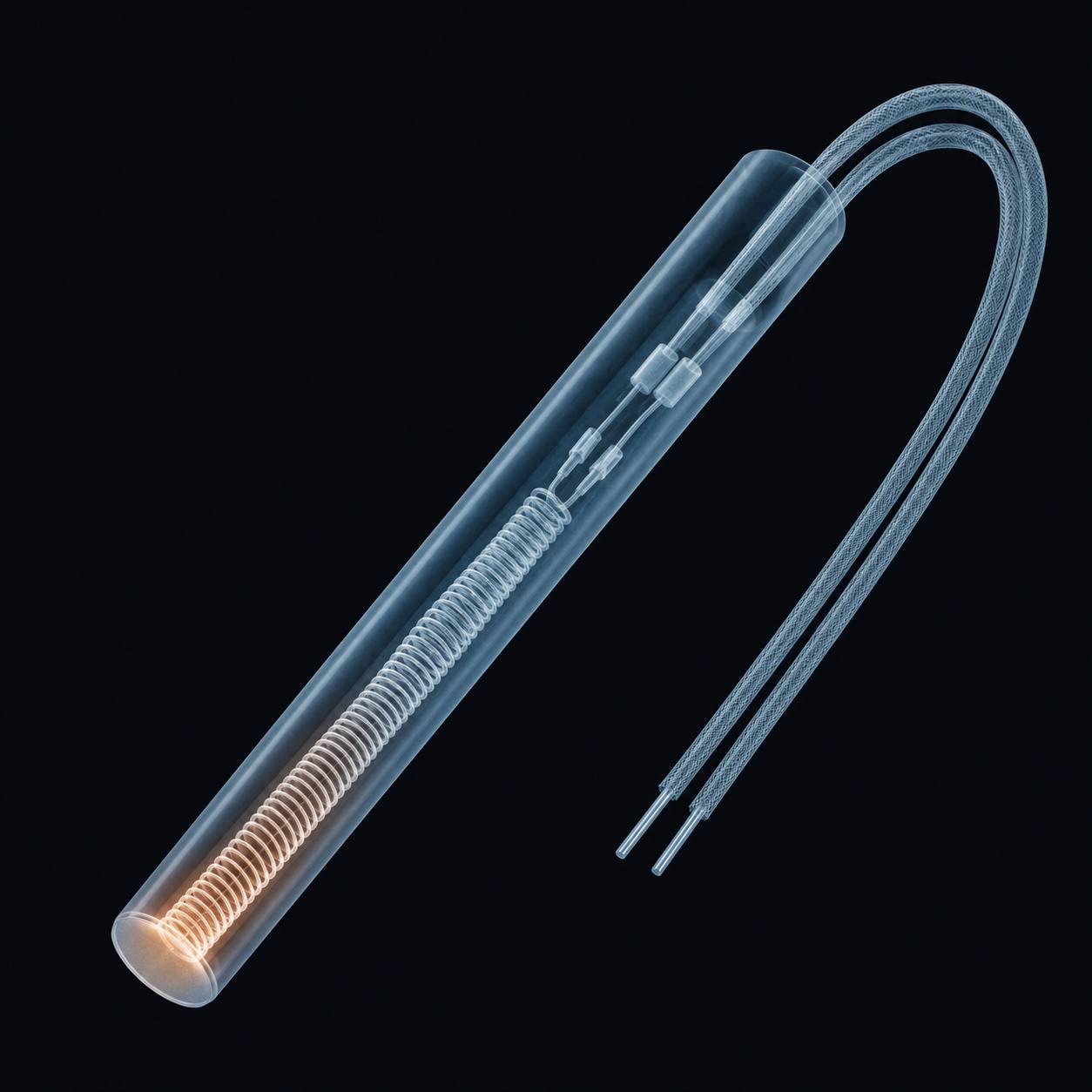

Визуализация спирали и проводов внутри цилиндрической оболочки.
Критичны посадочный зазор, материал нагреваемого узла, глубина установки, температура процесса, мощность на единицу поверхности и качество теплоотвода. Если ТЭН плохо контактирует с металлом или работает в воздухе без расчёта, оболочка может перегреться.
Что прислать, чтобы получить расчёт

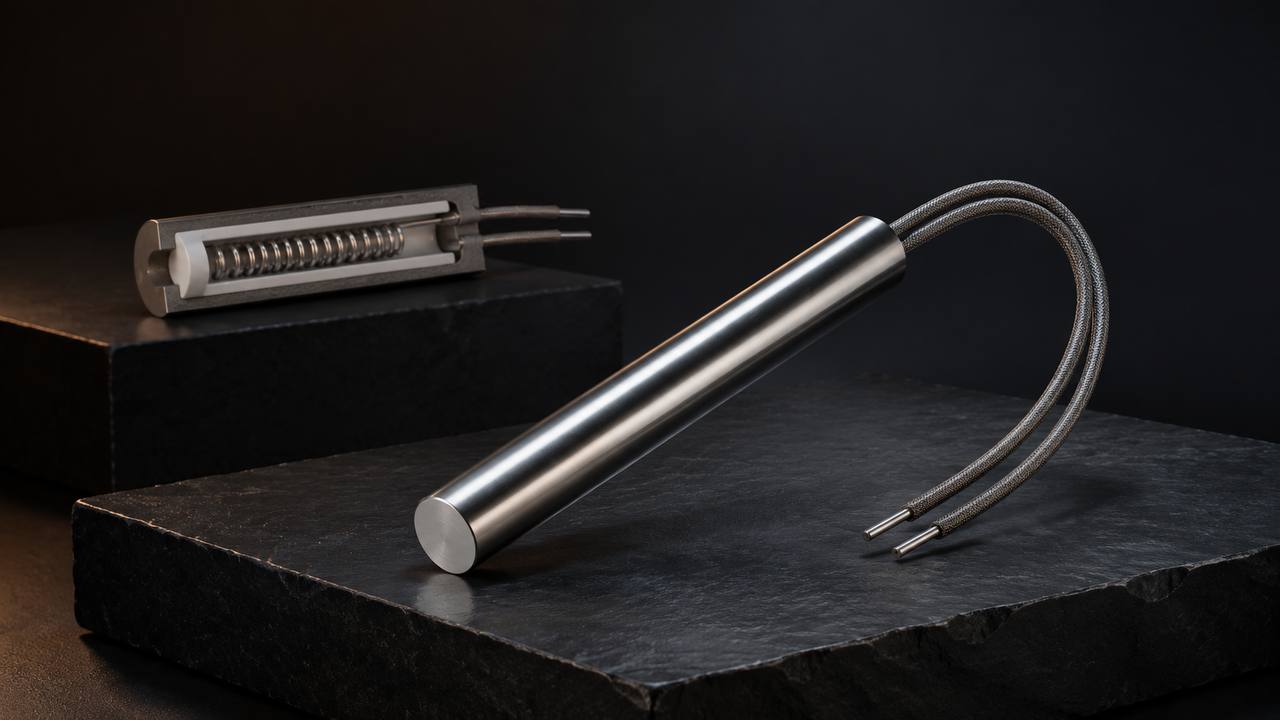

Внешний вид и сечение патронного нагревателя.
- диаметр и глубина посадочного отверстия;
- материал нагреваемого узла;
- мощность и напряжение;
- рабочая температура;
- тип, длина и направление выводов;
- способ фиксации и доступ для замены.
Подтверждено: типовая конструкция патронного ТЭНа включает оболочку, спираль, изоляционный наполнитель и выводы.
Зависит от задачи: материал оболочки, диаметр, длина, мощность, тип выводов и максимальная температура.
Проверить до изготовления: посадочный зазор, тепловой контакт, напряжение, фактическую мощность и рабочую среду.
Частые вопросы
Что такое патронный ТЭН?
Это компактный цилиндрический трубчатый нагреватель для установки в отверстие или гильзу нагреваемого узла.
Из чего состоит патронный нагреватель?
Типовая конструкция включает металлическую оболочку, сопротивительную спираль, изоляционный наполнитель и выводы.
Какие данные нужны для подбора?
Нужны диаметр, длина посадочного отверстия, мощность, напряжение, среда, температура, тип выводов и условия теплоотвода.
Можно поставить ТЭН без точной посадки?
Нет. Тепловой контакт и зазор критичны: посадка, материал узла и способ фиксации проверяются до изготовления.
Пришлите фото старого ТЭНа, размеры посадки и параметры процесса — подготовим вариант замены или изготовления.
