ТЭН на ствол экструдера: как выбрать и заказать нестандартный нагреватель
Ствол экструдера - стальной цилиндр, внутри которого вращается шнек. Греют его не изнутри, а снаружи: хомутовыми нагревателями, которые обхватывают ствол кольцом и разбиты на 3–6 зон. Когда один такой хомут сгорает, а завод-изготовитель линии молчит, размер оказывается нестандартным и готового аналога в наличии нет. Разберём, какие нагреватели ставят на ствол, как снять размеры и заказать замену по образцу.

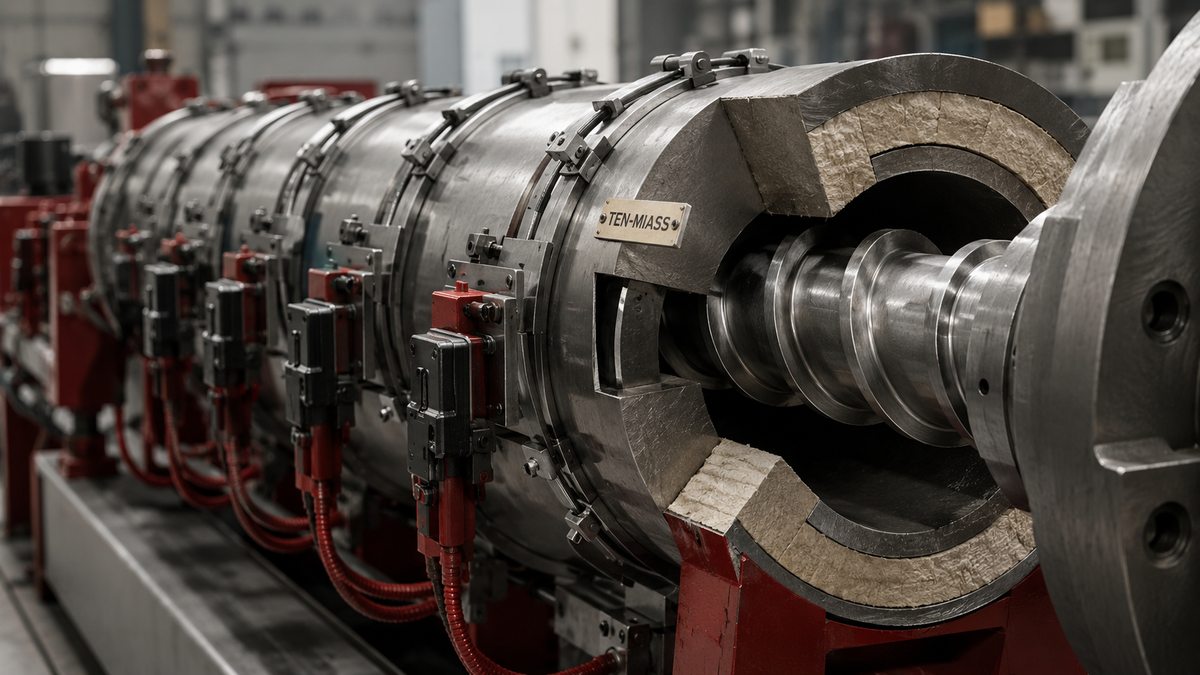

Разрез ствола экструдера: шнек внутри, хомутовые нагреватели снаружи по зонам.
Почему ствол греют снаружи, а не ТЭНом внутри
В экструдере внутри ствола нет места: весь объём занят шнеком, который транспортирует и плавит полимер. Поэтому классический трубчатый ТЭН, погружённый в среду, здесь не применяют. Тепло подводят снаружи - через стенку цилиндра. Отсюда и форма нагревателя: не трубка, а кольцо или полукольцо, плотно сидящее на стволе.
Народное название «ТЭН на ствол экструдера» прижилось в запросах, но технически это хомутовый (кольцевой) нагреватель. Задача та же, что у обычного нагревателя - превратить электричество в тепло, но конструктив другой: греющая спираль изолирована и уложена внутри кольцевого корпуса, который передаёт тепло на стенку ствола контактом по всей окружности.
Типы нагревателей ствола
На стволах экструдеров встречаются четыре основных исполнения. Выбор идёт по рабочей температуре, толщине стенки ствола и условиям (вибрация, влага, брызги масла).
| Тип | Рабочая t поверхности | Где применяют |
|---|---|---|
| Миканитовый (слюдяной) | до ~350–450 °C | Самый частый на стволе, полимеры с невысокой t переработки |
| Керамический | до ~600 °C и выше | Высокотемпературная переработка, инженерные пластики |
| Литой латунный | до ~350–400 °C | Толстостенный ствол, где важна теплопередача и ресурс |
| Литой алюминиевый | до ~350 °C | Лёгкие узлы, равномерный прогрев зоны |
Миканитовый хомут - база: недорогой, ремонтопригодный, покрывает большинство задач переработки ПВД, ПНД, ПП, ПВХ. Керамику берут, когда зона должна выйти на температуры, при которых слюда уже деградирует. Литые нагреватели дороже, но плотнее прилегают к стволу и меньше боятся вибрации - их ставят там, где миканит быстро выходит из строя из-за плохого контакта.
Зонное регулирование: почему на стволе несколько нагревателей
Полимер по длине ствола не должен нагреваться одинаково. Он проходит стадии:
- Зона загрузки - низкая температура, гранула ещё твёрдая, важно не залипание у горловины.
- Зона плавления (сжатия) - температура растёт, материал переходит в вязкий расплав.
- Зона гомогенизации (дозирования) - стабильная высокая температура, расплав выравнивается.
- Головка и фильера - отдельный контур, задаёт финальную температуру перед формованием.
Поэтому ствол делят на 3–6 зон. У каждой - свой хомут (или пара хомутов) и своя термопара, заведённая на контроллер. Регулятор держит заданный профиль: например, 160 °C на загрузке, 190 °C в середине, 210 °C перед головкой. Если сгорает нагреватель одной зоны, её температура проваливается, расплав идёт неоднородный, а на выходе - брак профиля или плёнки.
Посадочные диаметры и мощность на зону
Три параметра, без которых замену не сделать: внутренний диаметр хомута, ширина и мощность. Внутренний диаметр должен совпадать с наружным диаметром ствола, иначе не будет контакта и хомут перегреется на воздушном зазоре. Ширину и мощность берут от предыдущего нагревателя.
Ориентир по мощности - удельная нагрузка на поверхность контакта. Для хомутов на стволе она обычно в диапазоне 3–6 Вт/см². Считать «с нуля» не нужно: на исправной линии мощность каждой зоны уже подобрана заводом. Достаточно повторить её. Ниже - типовой ориентир, но реальные цифры всегда берутся с бирки вашего нагревателя, а не из таблицы.
| Ø ствола (типовой ряд) | Ширина хомута | Мощность на хомут (ориентир) |
|---|---|---|
| 60–90 мм | 80–120 мм | 0,6–1,2 кВт |
| 90–120 мм | 100–150 мм | 1,0–2,0 кВт |
| 120–160 мм | 120–180 мм | 1,5–3,0 кВт |
Напряжение чаще 220 В на хомут, реже 380 В на группу. Это тоже смотрят по существующему нагревателю и схеме щита - путать нельзя, иначе мощность уйдёт в четыре раза мимо номинала.
Как снять размеры по образцу
Чертёж линии обычно недоступен, зато есть сам сгоревший хомут. По нему и делаем аналог. Что замерить и прислать:
- Внутренний диаметр кольца в разжатом и рабочем состоянии (штангенциркулем по кромке).
- Ширину нагревателя (размер вдоль оси ствола).
- Тип и расположение выводов: клеммы, провода в металлорукаве, «уши» под болты, штекер.
- Вырезы и отверстия: под термопару, под датчик, под патрубок или крепёж - их положение критично.
- Конструкцию застёжки: цельное кольцо, две половины на петле, стягивающие болты.
- Данные с бирки: мощность, напряжение, иногда температурный класс.
Фото старого нагревателя с двух-трёх ракурсов плюс эти размеры - рабочий комплект. По нему мы подтверждаем тип (миканит/керамика/литой) и повторяем геометрию так, чтобы новый хомут встал на место без доработки посадки. Логика та же, что при подборе любого нагревателя по образцу: сначала повторяем то, что работало, потом корректируем, если клиент хочет изменить режим.
Частые ошибки при заказе
«Возьму хомут чуть большего диаметра, дожму болтами»
Плохая идея. Хомут с большим внутренним диаметром сядет с воздушным зазором. Там, где нет контакта со стволом, кольцо перегревается само на себя и прогорает за недели. Диаметр должен совпадать, натяг обеспечивает штатная застёжка, а не «дожим».
«Мощность прикину на глаз, лишь бы грело»
Завышенная мощность на узкой зоне даёт локальный перегрев расплава и деструкцию полимера (потемнение, запах, полосы на изделии). Заниженная - зона не выходит на режим, экструдер «не тянет». Берите мощность предыдущего хомута.
«Термопару поставлю потом, отверстие не важно»
Отверстие под термопару в хомуте - часть системы регулирования зоны. Если его нет или оно не там, контроллер меряет не ту точку, и профиль температуры уходит. Положение выреза замеряйте так же тщательно, как диаметр.
Нужен нагреватель на ствол экструдера по образцу?
Пришлите фото сгоревшего хомута, внутренний диаметр, ширину и данные с бирки. Сделаем аналог - миканитовый, керамический или литой - от 1 штуки, срок 7–14 дней.
Оформить заказЧто прислать для расчёта
Короткий чек-лист, чтобы мы сразу дали цену и срок без переписки «уточните ещё»:
- Фото старого нагревателя (общий вид + клеммы + вырезы).
- Внутренний диаметр и ширину хомута.
- Мощность и напряжение с бирки (если читаются).
- Какой полимер перерабатываете и рабочую температуру зоны - поможем выбрать тип, если хотите уйти от миканита к керамике.
- Сколько штук и на какие зоны (иногда меняют сразу комплект на весь ствол).
Если данных с бирки нет, а линия импортная - не проблема: восстанавливаем параметры по геометрии и типовым режимам под ваш полимер. Тот же принцип работает и для других нестандартных нагревателей по чертежу.
