110В на нагревателе картера - не опечатка и не редкость для оборудования, собранного под экспортные линии. У большинства чиллеров на российском рынке цепь нагрева картера идёт на 220В, но часть оборудования приходит с пониженным напряжением цепи управления, рассчитанным на американский или азиатский стандарт питания 110-120В. RICA 2157015 на 110В и 125Вт - именно такой случай: элемент маломощный, но перепутать его с привычным 220-вольтовым аналогом - значит поставить деталь, которая либо не разогреется, либо, если линия всё же подаст полное напряжение, сгорит в первые часы работы.
Что означает маркировка RICA 240 B/5 2157015
RICA - итальянский производитель промышленных нагревательных элементов: трубчатых ТЭН, фланцевых блоков, погружных и контактных нагревателей для компрессорного и холодильного оборудования. Детали RICA ставят на свою технику десятки сборщиков чиллеров и холодильных машин по всему миру, поэтому код на шильдике относится к каталогу RICA, а не к бренду самого чиллера. "240 B/5" - серия и типоразмер нагревателя в линейке производителя, "2157015" - номер конкретной позиции с готовым сочетанием напряжения и мощности. На корпусе нагревателя оба кода обычно стоят рядом.
Мы уже разбирали другой нагреватель этого же производителя - фланцевый ТЭН RICA 7212303 на 400В 30 кВт для промышленных резервуаров. Та деталь и эта решают разные задачи: там греют весь объём жидкости в баке, здесь задача точечная - не дать маслу в картере набрать хладагент за время простоя компрессора.
Зачем компрессору чиллера греть картер
Когда компрессор останавливается, жидкий хладагент в контуре мигрирует в самую холодную точку системы. Чаще всего это картер: масло там холоднее остальной магистрали, и хладагент начинает растворяться в нём на всё время простоя. При следующем пуске давление в картере резко падает, растворённый хладагент почти мгновенно вскипает, масло вспенивается, и часть его выносит из зоны смазки подшипников и клапанной группы. Для чиллеров это особенно критично при частых циклах старт-стоп и при работе в холодном помещении или на улице.
Нагреватель RICA 2157015 держит масло на несколько градусов теплее точки насыщения хладагентом, чтобы за время простоя опасная концентрация не успевала набраться. Более мощные контактные (хомутовые) версии такого же по смыслу нагревателя мы разбирали в статье про ТЭН 140А8/0,5 для обогрева картера наружного блока кондиционера - там таблица подбора мощности под разный объём компрессора и климат, полезно свериться, даже если у вас другое напряжение.
Погружной или контактный: какой тип у вашего RICA 2157015

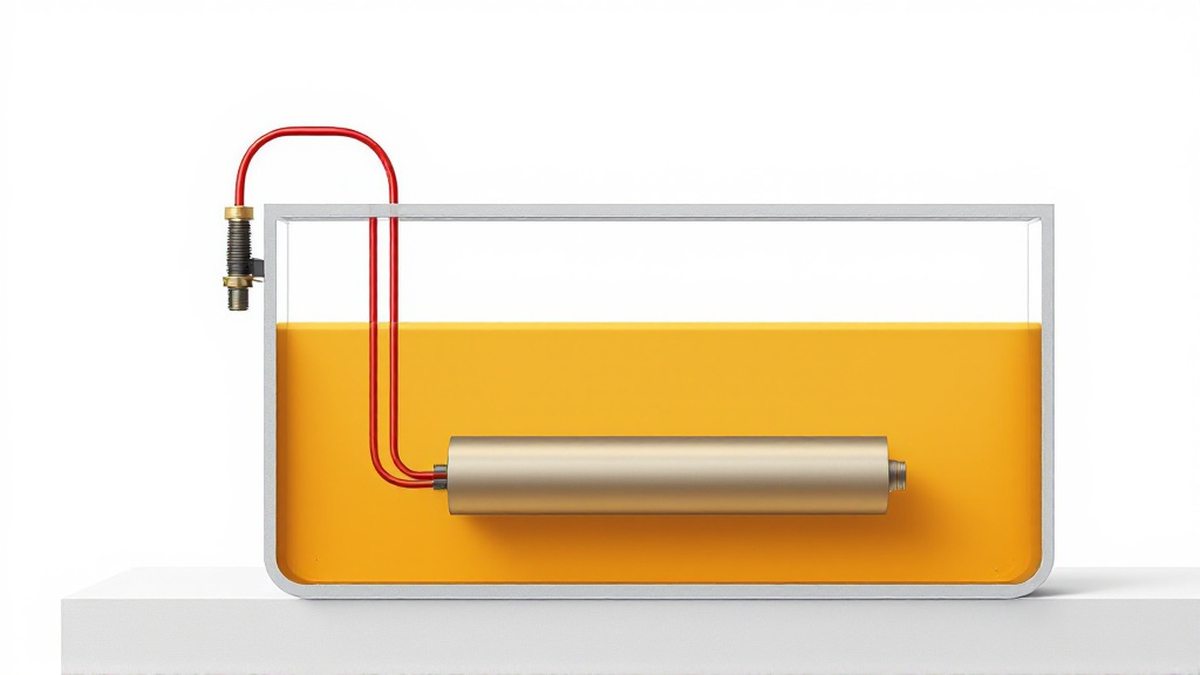

В отличие от хомутового нагревателя, который крепится снаружи корпуса компрессора и греет через стенку, RICA 240 B/5 чаще идёт погружным: тонкая трубка с резьбовым штуцером вкручивается прямо в технологическое отверстие картера и греет масло напрямую, изнутри. Резьба различается по производителю чиллера: встречаются 1/4" NPT, G1/4, иногда M14 - перед заказом аналога снимите резьбу штуцера калибром или резьбовым шаблоном, иначе новый нагреватель просто не встанет на старое место.
Погружной тип требует герметичной посадки: прокладка или уплотнительная паста на резьбе обязательны, иначе масло начнёт сочиться вдоль нагревателя при работе компрессора под давлением. Клеммная часть при этом остаётся снаружи картера, на сухой стороне: провода и клеммник к маслу и хладагенту отношения не имеют, обслуживать их можно без слива масла.
Сравнение оригинала и аналога
| Параметр | Оригинал RICA 2157015 | Наш аналог |
|---|---|---|
| Напряжение | 110В | 110В, меняем только по вашему письменному подтверждению схемы |
| Мощность | 125 Вт | 125 Вт, допуск +5%/-10% по ГОСТ 13268-88 |
| Тип монтажа | Погружной, резьбовой штуцер | Погружной, резьбу повторяем под замер вашего штуцера |
| Материал трубки | Сталь или нержавейка (по фото) | Нержавейка AISI 304 или сталь 10, под масляную среду |
| Длина погружной части | Индивидуальная | По чертежу или фото старого нагревателя |
| Срок поставки | 4-8 недель из Италии | 7-14 рабочих дней |
| Минимальная партия | Зависит от склада дистрибьютора | 1 штука |
Расчёт сопротивления и проверка перед заказом
Сопротивление исправного холодного нагревателя считается из закона Ома для мощности: R = U²/P.
R = 110² / 125 = 12100 / 125 = 96,8 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5%/-10% от номинала. Для 125 Вт это 112,5-131,25 Вт, а пересчёт через R=U²/P даёт несимметричный коридор сопротивления: 110²/131,25 = 92,2 Ом и 110²/112,5 = 107,6 Ом. Исправный нагреватель должен показывать от 92,2 до 107,6 Ом на холодном мультиметре. Значение 70 или 130 Ом говорит, что часть спирали выгорела или подгорел контакт - деталь пора менять.
Ток при работе: I = P/U = 125/110 ≈ 1,14 А. Нагрузка небольшая, сечения 0,5 мм² достаточно по току, но если чиллер стоит на улице, практичнее взять провод 0,75-1 мм² в двойной изоляции с гермовводом в клеммной коробке - влага убивает клеммник раньше, чем сам нагреватель.
Если нужно утеплить ещё и бак чиллера
Отдельная задача - защита от замерзания водяного или гликолевого контура, когда чиллер простаивает зимой на улице или в неотапливаемом помещении. Здесь расчёт другой: нужная мощность трубчатого ТЭНа для компенсации тепловых потерь считается по формуле P = 0,00116 × V × ΔT / t, где V - объём бака в литрах, ΔT - на сколько градусов нужно поднять температуру, t - время в часах.
Пример: буферная ёмкость чиллера на 80 литров, нужно поднять температуру на 3°C за 4 часа после простоя на морозе: P = 0,00116 × 80 × 3 / 4 = 0,0696 кВт, около 70 Вт. Это минимум для компенсации остывания - для реальной защиты от замерзания с запасом на теплопотери через стенки бака обычно берут нагреватель на 150-300 Вт с термостатом на +5°C. Это уже другая деталь, не картерный нагреватель, и считаем её отдельно по материалу и толщине изоляции резервуара.
Что прислать нам для расчёта точного аналога
- Фото нагревателя целиком с видимой маркировкой (240 B/5, 2157015 или любые другие цифры на корпусе)
- Тип резьбы штуцера, если есть резьбомер или калибр, либо способ крепления, если нагреватель контактный
- Длину погружной (греющей) части от торца резьбы до кончика трубки
- Реальное напряжение питания цепи нагревателя чиллера - проверьте по схеме или мультиметром, не предполагайте
- Фото места установки на компрессоре, если неизвестна точная модель чиллера
Ошибки при подборе аналога
- Менять 110В на 220В "на глаз", ориентируясь только на мощность, без проверки реальной схемы питания
- Путать погружной и контактный тип, заказывая по картинке из интернета, а не по факту своего нагревателя
- Не замерять резьбу штуцера точно - из-за этого новый нагреватель не садится на место или течёт масло
- Экономить на герметизации клеммной коробки, если чиллер стоит на улице
- Ставить деталь от другого чиллера "похожую по виду" без проверки напряжения и мощности на шильдике
Если сомневаетесь в типе нагревателя или резьбе, проще прислать фото компрессора целиком, с видимым местом установки. Похожая логика расчёта применима и к нагревателям для компрессоров осушки воздуха, подробнее - в статье про типичные отказы ТЭНов в чиллерах и в общем разборе как подобрать аналог ТЭНа по шильдику или фото.
