RICA — итальянский производитель промышленных нагревательных элементов. 30 кВт — это не бытовая мощность, это уровень промышленного котла или нагревательной станции. Когда такой нагреватель выходит из строя, заказывать оригинал с доставкой из Европы 4–8 недель не всегда возможно. Простой линии обходится дороже.

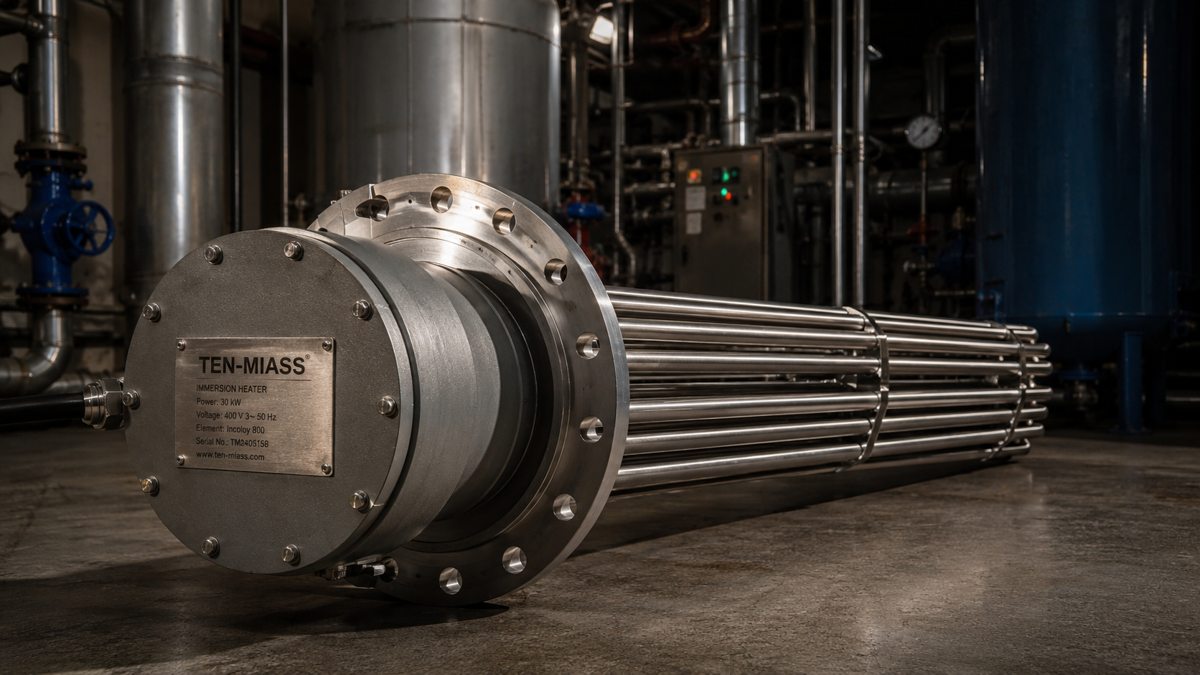

Артикул RICA 7212303 — фланцевый трубчатый нагреватель на 400В, 30 кВт. Монтируется в резервуар через фланец на болтах, не требует сварки. Применяется в промышленных ёмкостях, котлах, маслостанциях, в системах нагрева гликоля.
Электрические параметры: что означает 30 кВт 400В
30 кВт при 400В — трёхфазное подключение. Стандартная схема: звезда (Y), каждая фаза несёт 10 кВт. Ток на фазу при таком подключении около 72–75 А. Это уже серьёзная нагрузка на кабельную линию: нужен автомат класса C100 и медный кабель сечением от 16 мм² на каждую фазу.
При подключении треугольником (при указании производителя) мощность распределяется иначе — уточняйте схему на шильдике старого ТЭНа. Если оригинал подключался звездой, аналог изготавливаем под ту же схему.
Небольшой расчёт нагрева: 30 кВт могут нагреть 1000 литров воды примерно на 25°C за 1 час. Формула: W = m × c × ΔT, где c = 4,187 Дж/(г·°C). Для масла время нагрева больше — теплоёмкость у него ниже, зато допустимая удельная мощность нагревателя ограничена: не выше 1,5 Вт/см² во избежание коксования.
Конструкция фланцевого ТЭНа: что совпадает с RICA 7212303
Фланцевый ТЭН состоит из стального фланца (или нержавеющего, под заказ) и приваренных к нему трубчатых нагревательных элементов. Трубки диаметром 12–16 мм, внутри — нихромовая спираль и наполнитель из периклаза (оксид магния), обеспечивающий теплопередачу и электроизоляцию.
У RICA 7212303 стандартный фланец диаметром 150 мм, 12 отверстий М12, шаг по окружности равномерный. Длина трубок — порядка 1000–1200 мм в активной части. Материал оболочки трубок — AISI 304.
Мы воспроизводим аналог по этим параметрам. Если у вас сохранился старый ТЭН — снимите три размера: диаметр фланца, диаметр расположения отверстий (центров), длину трубок от фланца до конца. Этого достаточно для изготовления.
Материалы: какой выбрать для вашей среды
Нержавейка AISI 304 — для воды, растворов на водной основе, слабощелочных жидкостей. Это стандарт RICA 7212303 и большинства аналогов.
AISI 316L — если вода с хлором или другими агрессивными добавками, морская вода, кислые растворы. Толщина стенки 1,2 мм против 1,0 мм у 304-й.
Сталь 10 (углеродистая) — для технических масел, где контакт с водой исключён. Дешевле нержавейки, но ржавеет при воздействии влаги даже кратковременно.
Как мы изготавливаем аналог RICA 7212303
Заготовка трубок — нержавейка AISI 304, диаметр под ваши размеры. Намотка нихромовой спирали с расчётом сопротивления под 400В и 30 кВт. Засыпка периклаза чистотой 98,5%, прессование на стане. Приварка трубок к фланцу, прозвонка, проверка сопротивления изоляции (мегомметром, не ниже 50 МОм в холодном состоянии).
Срок изготовления — 7–14 рабочих дней. Минимальный заказ — 1 штука. Отгружаем по всей России: Урал, Сибирь, Центральная Россия, Дальний Восток. Доставка транспортными компаниями или Почтой России.
Цена аналога в 2–2,5 раза ниже оригинала RICA при сопоставимых характеристиках. Гарантия — 12 месяцев с даты отгрузки.
Подключение и монтаж
Фланец крепится к резервуару болтами М12 через паронитовую прокладку (в комплекте по запросу). Клеммная колодка вынесена наружу, подключение трёхфазное. Перед первым запуском убедитесь, что нагреватель полностью погружён в жидкость — работа «всухую» выводит ТЭН из строя за несколько минут.
На масляных установках рекомендуется термостат с уставкой защитного отключения: если масло убывает или загустевает, температура поверхности трубок резко растёт. Для воды этот риск ниже, но защитный термостат всё равно обязателен.
