Как подобрать аналог ТЭНа по шильдику или фото, если оригинал сняли с производства или он дорогой
Заявка почти дословно: «Сгорел ТЭН на пароконвектомате Rational, оригинал не поставляют, а тот, что нашёл, стоит как половина печки. Прислал фото, подберёте такой же?» Или короче: «Backer со стёртым шильдиком, размеры снял, сделаете аналог?» Каждую неделю приходит несколько таких. Импортный нагреватель (Rational, Backer, Miwe, EOS, Hencovac, Pahlen, OSO Hotwater) сгорел, оригинал либо сняли с производства, либо возят месяцами и за тройную цену. Главный страх у всех один: «пришлют не то, и снова стоять». Разберём, какие данные снять, чтобы аналог встал на штатное место и работал как оригинал.
Что вообще нужно, чтобы повторить ТЭН
Для точного аналога нужны девять параметров, а не название бренда. Бренд на шильдике - это упаковка. Внутри неё всегда одни и те же инженерные величины: сколько греет, от какого напряжения, какой длины и диаметра, чем крепится, из чего сделана оболочка, как выведены концы, какой формы согнут и есть ли датчик. Снимите эти девять пунктов - и нагреватель повторяется один в один, крепёж сохраняется, переделывать посадочное место не нужно.
Часть данных читается с шильдика, часть снимается рулеткой и штангенциркулем с самого ТЭНа. Ниже - главная таблица: что именно снять, где это смотреть и зачем оно нужно при заказе.
Таблица: какие параметры снять с ТЭНа и где их смотреть
| Параметр | Где смотреть | Зачем нужен |
|---|---|---|
| Мощность, Вт / кВт | Шильдик; без шильдика - расчёт P = U² / R по сопротивлению спирали | Задаёт нагрев. Занизишь - не выйдет на режим, завысишь - перегрев и повторный обрыв |
| Напряжение и схема, 220 / 380 В | Шильдик (напр. «1x415V», «3x380V», «230V») | Одно- или трёхфазный, звезда или треугольник. Внешне 220 и 380 неразличимы, ошибка = обрыв |
| Монтажная (установочная) длина, мм | Рулетка: от присоединения (фланца/резьбы) до дальнего конца | Влезет ли в бак/камеру, хватит ли глубины погружения |
| Длина активной части, мм | Рулетка: греющий участок без «холодных концов» | Определяет удельную мощность на оболочке и ресурс |
| Диаметр оболочки, мм | Штангенциркуль (обычно 6,5–16 мм) | Пройдёт ли в отверстие, совпадёт ли с посадкой |
| Тип присоединения | Присоединительный узел: фланец, резьба G½/G¾/G1¼, штуцер, хомут, приварка | Крепёж должен совпасть точно, иначе не встанет и потечёт |
| Материал оболочки | По среде: сталь 10 (воздух/масло), нержавейка 304 (вода/пар), 12Х18Н10Т (пищевая/агрессив), титан (кислоты) | Не под среду - прогар и коррозия за недели |
| Тип выводов | Концы ТЭНа: шпильки М4/М5, провода, клеммы, длина «холодных концов» | Подключение без переделки клеммной коробки |
| Форма гиба | Визуально: прямой, U-образный, W, кольцо, спираль | Повторить геометрию под корпус оборудования |
| Термопара / карман под датчик | Место, куда подходит датчик температуры; гильза 100–150 мм | Без него автоматика не видит температуру, уход в перегрев |
Что читается прямо с шильдика
С шильдика снимают три главные цифры: мощность, напряжение и тип присоединения. Остальное шильдик обычно не пишет - его снимают с самого корпуса. Шильдик - это паспорт нагревателя: если он читается, у вас уже есть половина заказа. Импортная маркировка выглядит компактно, но расшифровывается однозначно.
RG1¼" 5kW 1x415VRG1¼" - резьбовое присоединение: R = резистивный нагреватель, резьба G 1¼ дюйма (стандарт для бойлеров и водогрейных баков).5kW - мощность 5 киловатт.1x415V - одна фаза, 415 В (в РФ ставим аналог под 380 В трёхфазный или 220 В - по вашей сети).Из строки уже понятно: резьба G1¼, 5 кВт, одна фаза. Останется снять то, чего в строке нет: монтажную длину, длину активной части, диаметр трубки, форму гиба, тип выводов и материал под среду. Строка плюс эти замеры - полный заказ.
Аналогично читаются и другие маркировки. «Backer P 2800W 230V» - это 2,8 кВт, 230 В, серия P. «3x380V» - три фазы. Никакого секрета за брендом нет, есть мощность, напряжение и типоразмер, которые мы повторяем в своём нагревателе. За подбором материала под среду и корректным присоединением поможет наша страница изготовления ТЭН по чертежам и образцам.
Что делать, если шильдик стёрт или его нет
Стёртый шильдик - не проблема, если снять размеры и посчитать мощность по сопротивлению. Маркировка на импортных ТЭНах часто выгорает первой, особенно у бойлеров и печей. Оригинал восстанавливать не нужно - важны цифры, которые за ним стояли, а они снимаются с самого нагревателя.
- Снимите размеры. Рулеткой - монтажную длину и длину активной части; штангенциркулем - диаметр оболочки и резьбу присоединения; замерьте длину «холодных концов» (выводов).

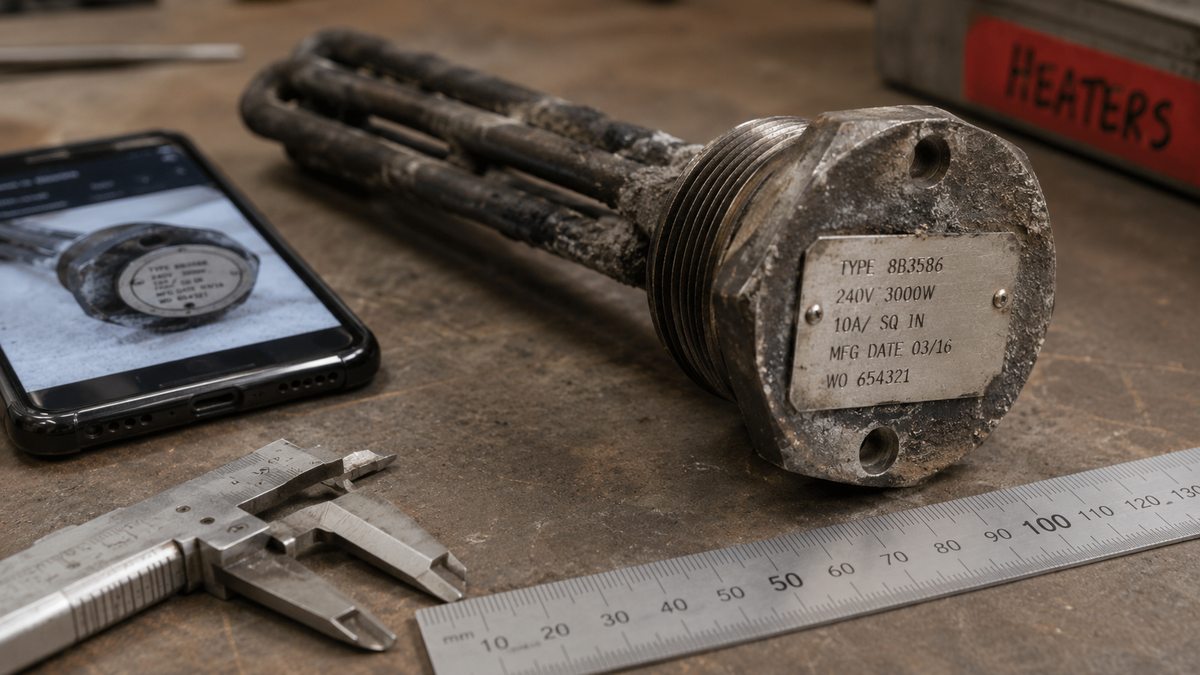

- Сфотографируйте с линейкой. Общий вид ТЭНа и присоединительный узел крупно, обязательно линейка рядом для масштаба. Фото без масштаба почти бесполезно - по нему не понять, 300 мм трубка или 500.
- Посчитайте мощность по сопротивлению. Замерьте мультиметром сопротивление спирали R и подставьте в формулу ниже.
P = U² / RU - напряжение сети (220 или 380 В), R - сопротивление спирали, измеренное мультиметром.
Пример. Мультиметр показал
R = 19 Ом, сеть 220 В.P = 220² / 19 = 48 400 / 19 ≈ 2547 Вт ≈ 2,5 кВт.
Округляем до ближайшего стандарта - 2,5 кВт. Если у ТЭНа три вывода и все три пары звонятся по 30–50 Ом - это трёхфазный на 380 В, мощность считаем по фазному напряжению и суммируем.
Проще всего прислать сам сгоревший образец. По нему повторяем геометрию, крепёж и выводы точно, без риска ошибиться на замерах. Это ровно то отличие, ради которого к нам и приходят: делаем по образцу и чертежу от 1 штуки, а не только готовые типоразмеры из наличия.
Почему нельзя брать «похожий по картинке»
Похожий внешне ТЭН часто не встаёт из-за мелочей, которые на фото не видны. Несовпадение монтажной длины на 10 мм - и нагреватель не входит в бак или упирается в стенку. Не та резьба - течёт по присоединению. Другой материал оболочки - прогорает за недели. Три типовые ловушки, на которых чаще всего ошибаются:
- Путаница с фазностью. Однофазный 220 В и трёхфазный 380 В внешне идентичны. Три вывода - не всегда «звезда»: может быть три отдельных элемента в одном корпусе. Проверяется прозвонкой сопротивления между выводами.
- Короткие «холодные концы». Контактные стержни должны выступать из корпуса на нужную длину. Если у аналога они длиннее или короче - не влезет в клеммную коробку или не достанет до контактов.
- Забытый карман под термодатчик. У бойлеров и печей часто есть гильза под датчик глубиной 100–150 мм. Нет её у аналога - автоматика слепа, оборудование уходит в перегрев или не запускается.
Ещё одна частая ошибка - копировать сгоревший ТЭН один в один, не разобравшись, почему он сгорел. Если оригинал прогорел из-за неподходящего материала или завышенной удельной мощности, точная копия повторит поломку. Материал оболочки выбирают по среде: для воды - нержавейка, для воздуха и масла - сталь 10, для агрессивных сред - 12Х18Н10Т или титан. Подробнее про среды - на страницах водяных и воздушных ТЭН.
Когда хватает фото, а когда нужен образец
Для простых бытовых нагревателей хватает пары фото с линейкой и мощности, для промышленных нужны точные замеры или образец. Масляный радиатор, конвектор, бытовой бойлер, духовка - тут фото присоединения и общего вида плюс мощность решают почти всё. Промышленный ТЭН для пресс-формы, сушильной или климатической камеры, пищевой линии требует большего: точной длины зоны нагрева, удельной мощности, материала и рабочей температуры среды. Здесь одного снимка мало, лучше прислать сгоревший образец или чертёж.
- Фото ТЭНа целиком и присоединительного узла крупно - обязательно с линейкой рядом
- Мощность и напряжение с шильдика (или строку маркировки как есть, например RG1¼" 5kW 1x415V)
- Монтажную длину и длину активной части, мм (рулетка)
- Диаметр оболочки и тип присоединения: фланец, резьба G½/G¾/G1¼, штуцер, хомут (штангенциркуль)
- Тип и длину выводов: шпильки, провода, клеммы, длину «холодных концов»
- Среду и рабочую температуру (вода, масло, воздух, пар, пищевая, агрессивная) - для выбора материала
- Есть ли карман под датчик или встроенная термопара, какой глубины
- Если шильдик стёрт - сопротивление спирали, замеренное мультиметром
Сгорел импортный или фирменный ТЭН, а оригинал дорогой или сняли с производства? Пришлите фото с линейкой и параметры с шильдика - подберём и изготовим точный аналог под старое крепление.
