ТЭН 140А8/0,5 220 для обогрева картера наружного блока кондиционера
500 Вт при 220 В - такая мощность зашита в маркировке ТЭН 140А8/0,5. Задача одна: не дать жидкому хладагенту скапливаться в масле картера, пока компрессор стоит на морозе. Этот уровень мощности рассчитан на спиральный или винтовой компрессор среднего объёма в регионах с устойчивыми минус 20...30°C зимой. Для бытового сплита хватает 20-40 Вт, для крупной холодильной машины понадобится 600 Вт и выше.

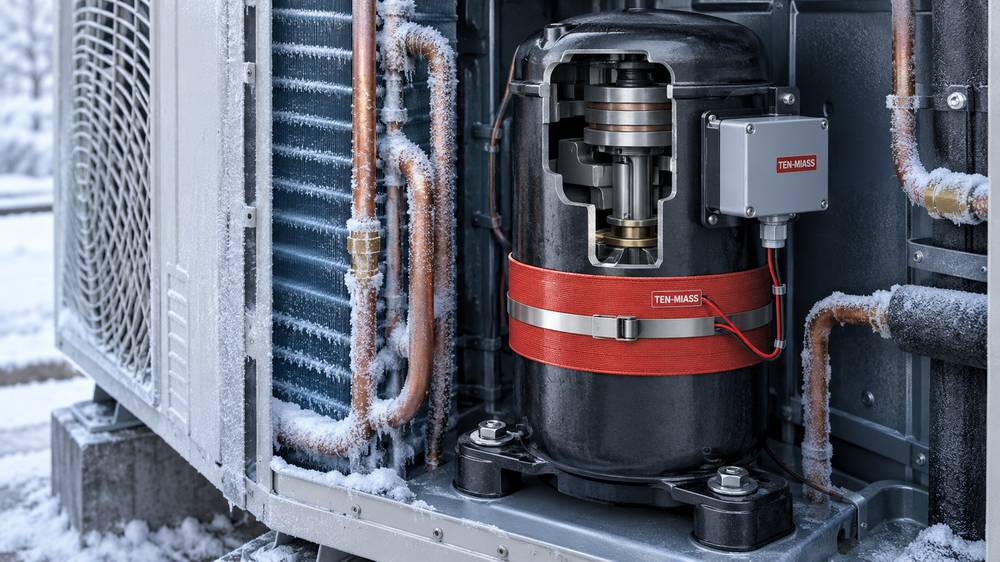

Лента ТЭН 140А8/0,5 прижата хомутом к внешней стороне картера компрессора, контакты и клеммная коробка остаются снаружи, на сухой стороне.
Зачем греть картер, если компрессор и так стоит
Когда компрессор выключен, а наружный блок остывает ниже температуры окружающего контура, жидкий хладагент в системе ищет самую холодную точку. Чаще всего это картер: масло там холоднее, чем в остальной магистрали, и хладагент начинает растворяться в нём. Чем дольше простой и ниже температура, тем больше хладагента впитывает масло.
При пуске давление в картере резко падает, и растворённый хладагент выходит из масла почти мгновенно, вскипая, как открытая бутылка газировки. Масло вспенивается, часть его выносит из зоны смазки подшипников и клапанной группы. Отсюда два риска: сухое трение в момент старта и гидроудар, если жидкость попадёт в цилиндр или спираль сжатия. ТЭН на картере держит масло на несколько градусов теплее точки насыщения хладагентом, и при остановке оно просто не успевает набрать опасную концентрацию.
Как устроен ТЭН 140А8/0,5
Маркировка читается по той же схеме, что у остальных трубчатых ТЭН: 140 - развёрнутая длина нагревательной части в мм, А8 - диаметр трубки 8 мм, 0,5 - мощность 0,5 кВт, 220 - напряжение. Внутри трубки - нихромовая спираль, запрессованная в оксид магния, как у любого ТЭН. Разница с водяным или воздушным - в форме и способе установки: тонкая трубка гнётся по радиусу картера и прижимается к корпусу снаружи хомутом из нержавеющей ленты, место контакта промазывается теплопроводной пастой для равномерной передачи тепла через стенку.
Электрическая часть целиком остаётся на сухой стороне: выводы и клеммная коробка закреплены на внешней стенке компрессора, вдали от хладагента и масла. Это принципиально отличает контактный нагреватель от погружного - последний вкручивается прямо в резьбовое отверстие картера и греет масло напрямую.
Таблица подбора мощности
| Компрессор, объём картера | Климат, мин. зимняя t | Мощность ТЭНа |
|---|---|---|
| Бытовой сплит/мульти, масло 0,3-0,5 л | до -10°C | 20-40 Вт |
| Сплит/мульти 5-10 кВт, масло 0,5-1,2 л | -15...-25°C | 40-100 Вт |
| Спиральный компрессор чиллера/ВРФ, 1-2 л | -20...-30°C | 150-350 Вт |
| Винтовой или крупный спиральный, от 2 л | ниже -30°C или частые пуски | 400-700 Вт |
ТЭН 140А8/0,5 на 500 Вт попадает в третью-четвёртую строку таблицы: средний или крупный спиральный компрессор в холодном климате. На обычном бытовом кондиционере такая мощность избыточна - картер перегреется локально, и масло начнёт деградировать от перегрева задолго до первого пуска.
Проверка по ГОСТ перед заказом
Сопротивление нового холодного ТЭНа считается из закона Ома для мощности: R = U² / P.
R = 220² / 500 = 48 400 / 500 = 96,8 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5% / -10% от номинала. Для 500 Вт это 450-525 Вт, а пересчёт через R = U²/P даёт несимметричный коридор сопротивления 92,2-107,6 Ом (220²/525 = 92,2 Ом, 220²/450 = 107,6 Ом). Если мультиметр на обесточенном ТЭНе показывает 80 или 120 Ом - контакт подгорел или часть спирали выработалась, нагреватель пора менять.
Что прислать для расчёта
- Модель компрессора или хотя бы фото заводской этикетки с маркировкой
- Диаметр корпуса картера (рулеткой по окружности или штангенциркулем)
- Климатический регион и минимальную зимнюю температуру на площадке
- Напряжение сети: 220 или 380 В, однофазное или трёхфазное подключение
- Фото старого ТЭНа с маркировкой, если меняете вышедший из строя
Если сомневаетесь в диаметре или форме крепления, пришлите фото компрессора целиком, как он стоит в наружном блоке - опорные лапы и штатное место установки на снимке видно сразу. Похожая логика расчёта применима и к нагревателям для компрессоров осушки воздуха, и к ТЭНам для оттайки в холодильном оборудовании, см. статью про подбор нагревателя для разморозки.
Цена и сроки
По калькулятору цен ten-miass.ru (воздушный/трубчатый ТЭН, уровень «норма», развёртка около 14 см, трубка до 13 мм, чёрная сталь): от 456 до 500 ₽ за 1 шт., при заказе от 10 шт - от 342 до 375 ₽ за счёт объёма. Диаметр 8 мм у ТЭН 140А8/0,5 тоньше стандартной линейки калькулятора, поэтому точную цену считаем индивидуально после чертежа или фото штатного нагревателя и замера картера.
Срок изготовления 7-14 рабочих дней, отгрузка СДЭК или ПЭК по России и в Казахстан. Минимальная партия - 1 штука, если меняете единственный нагреватель на своём объекте.
