Сгорел нагреватель 88492.01 в печи MIWE: что делать, если оригинала нет на складе
88492.01, каталожный номер нагревательного элемента немецкого MIWE: 5000 Вт, 230 В, устанавливается в ротационную печь для выпечки. Оригинал заказывается в Германии через дилера, ждать его неделями, и стоит он заметно дороже, чем изготовление аналога здесь. Делаем такой же элемент за 7-14 дней: та же мощность и напряжение, посадочные размеры снимаем со старого, оболочка это пищевая нержавейка AISI 321 (08Х18Н10Т) под пар и горячий воздух камеры.
Что за деталь скрывается под артикулом 88492.01

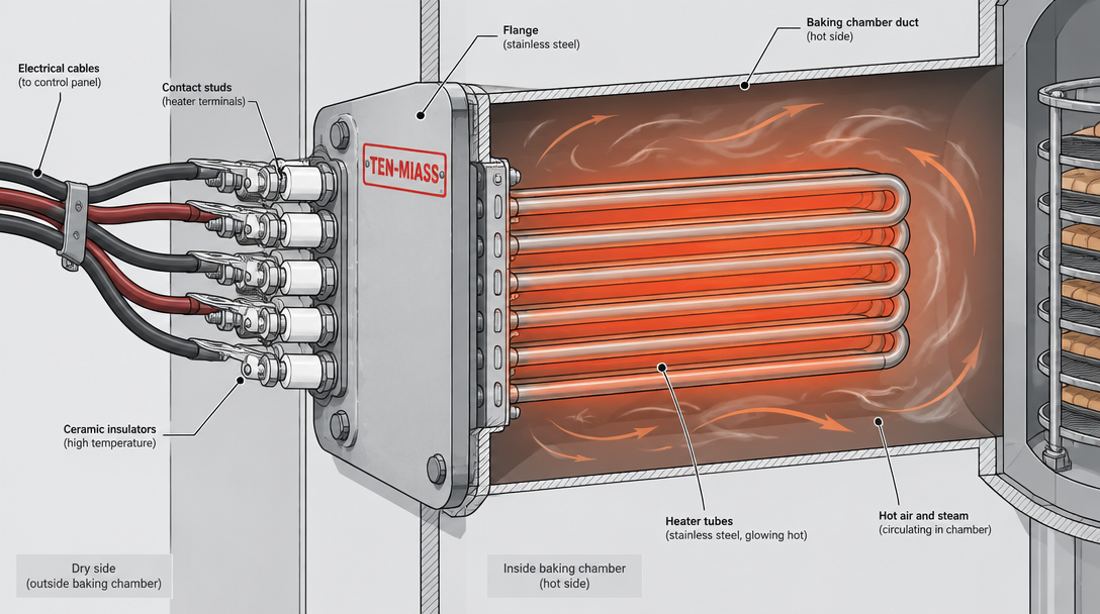

88492.01, это номенклатурный номер MIWE для нагревательного элемента на 5000 Вт, 230 В. В ротационной печи он греет воздух, который циркулирует вокруг тележки с хлебом, и работает в паре с подачей пара при выпечке. Точную геометрию оригинала (число трубок, радиусы изгиба, длину) мы не публикуем и не угадываем, её узнают по фото и размерам конкретной печи, присланным клиентом. Для аналога важны мощность, напряжение и посадка на фланец, бумажный чертёж производителя не требуется.
Почему оригинал ждать долго и дорого
Деталь с таким артикулом не лежит на складе у российских дилеров оборудования для пекарен. Заявку передают в Германию, там собирают партию под заказ и везут в Россию отдельной поставкой. Пока деталь едет, печь стоит, а линия выпечки работает в половину мощности или вообще на паузе. Для пекарни это прямые убытки на простое, не говоря про сорванные поставки хлеба в сети.
Цена самого элемента при этом заметно выше, чем изготовление аналога у нас: в стоимость оригинала заложена логистика через дилера, таможня и курс. Часто проще и быстрее сделать копию по фото старого элемента, чем ждать поставку из Германии.
Как снять размеры со старого элемента для заказа аналога
Самый надёжный способ: демонтировать сгоревший элемент и измерить его. Искать чертёж MIWE в открытом доступе бессмысленно, его там нет. Нужны четыре вещи: фото элемента целиком, фото маркировки крупным планом (даже если она частично стёрта), размеры посадочного фланца и расположение клемм. По этим данным мы делаем деталь с теми же посадочными размерами, что позволяет поставить её на место без переделки крепежа и проводки.
| Параметр | Что проверить при заказе аналога |
|---|---|
| Мощность | 5000 Вт, указана в артикуле 88492.01, сверить по шильдику печи или паспорту |
| Напряжение | 230 В, однофазное подключение |
| Материал оболочки | нержавейка AISI 321 (08Х18Н10Т), для камеры с паром и горячим воздухом |
| Посадка на фланец | диаметр фланца, число и диаметр отверстий крепления, шаг между ними |
| Геометрия трубок | число проходов, длина, радиус изгиба, по факту снятых размеров или фото в развёрнутом виде |
| Клеммы | тип разъёма, резьба контактных шпилек, сверить со старым элементом |
Почему для печи MIWE берут нержавейку AISI 321
Для камеры ротационной печи материал подбирают по условиям работы. При выпечке в камеру подают пар, вместе с горячим воздухом он создаёт влажную агрессивную атмосферу: обычная углеродистая сталь в таких условиях начинает ржаветь и терять герметичность в местах заделки. По умолчанию для пищевого оборудования с паром и влагой берут AISI 321 (08Х18Н10Т), титан-стабилизированную нержавейку. Она держит температуру и не боится конденсата. Такой же подход применяем и в блочных нагревателях для промышленных печей из нержавейки: материал там выбирают по условиям работы камеры, а не по цене заготовки.
Расчёт: какое сопротивление должно быть у элемента 5000 Вт на 230 В
Сопротивление считают по формуле R = U² / P. Для номинала 5000 Вт на 230 В:
R = 230² / 5000 = 52 900 / 5000 = 10,58 Ом
ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 5000 Вт это диапазон 4500–5250 Вт. Пересчёт через ту же формулу даёт коридор сопротивления:
- при 5250 Вт (верхняя граница мощности): 52 900 / 5250 = 10,08 Ом
- при 4500 Вт (нижняя граница мощности): 52 900 / 4500 = 11,76 Ом
Итого рабочий коридор: 10,1–11,8 Ом. Если мультиметр на снятом элементе показывает цифру за этими границами, нить частично выгорела или замкнула, и восстанавливать такой элемент смысла нет. Подробный разбор той же формулы на другом номинале смотрите в статье про сопротивление ТЭНа на 1 кВт и 220 В.
Сколько стоит аналог нагревателя для печи MIWE
Ориентировочно от 11 700 ₽ за аналог блочного нагревателя 5 кВт на 230 В в нержавейке AISI 321, при закупке от 10 шт. Это расчётная цифра по калькулятору, точная сумма зависит от числа трубок, радиусов изгиба и типа клемм, то есть от данных, снятых с конкретного старого элемента. Похожий путь расчёта аналога по образцу описан в статье про расчёт и подбор блока ТЭН по образцу из нержавейки, а пример замены фланцевого нагревателя на нестандартное напряжение смотрите в статье про аналог фланцевого ТЭНа на 400 В и 30 кВт.
Чек-лист: что прислать нам для расчёта аналога 88492.01
- Фото элемента целиком, вынутого из печи
- Фото маркировки крупным планом, даже частично читаемой
- Посадочные размеры фланца печи: диаметр, число и диаметр отверстий крепления
- Длину и диаметр трубок, если элемент можно развернуть и измерить
- Модель печи MIWE (если известна) и фото места установки элемента в камере
По этим пяти пунктам считаем мощность, напряжение и посадку за один рабочий день и называем срок изготовления. Чертёж производителя не нужен, обходимся фото и фактическими размерами.
