Аналог фланцевого ТЭН 400 В 30 кВт: как подобрать и заказать

Ищут аналог импортного фланцевого ТЭН на 30 кВт и присылают в заявке два числа: мощность и напряжение. Фланец не присылают вообще, хотя именно он решает, встанет нагреватель на место бака или нет. Копия по мощности без диаметра фланца, числа шпилек и материала - это не аналог, это кустарная догадка.

Что важнее мощности при подборе аналога

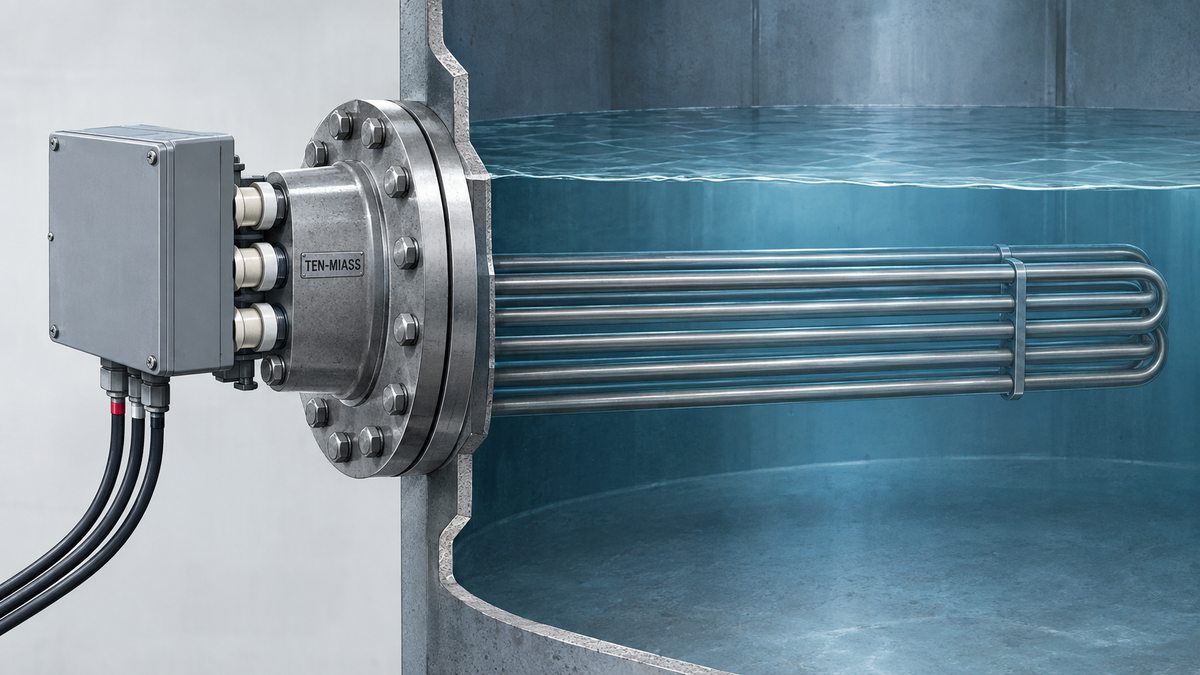

30 кВт на 400 В - это крупный промышленный блок, обычно несколько ТЭНов, сваренных или закреплённых на одном стальном фланце и погружаемых в бак, маслостанцию или резервуар через фланцевое отверстие в стенке. Трёхфазное подключение 380/400 В позволяет снять с одного блока гораздо больше мощности, чем с бытового однофазного ТЭНа, поэтому такие блоки собирают из нескольких элементов, а не из одной трубки.

Диаметр фланца и расположение шпилек у разных производителей не стандартизированы одинаково: один и тот же бак может быть рассчитан на фланец Ду100 с 4 шпильками по одной схеме и на Ду80 с 6 шпильками по другой. Если заказать замену только «30 кВт, 400 В», фланец физически не сядет на ответный фланец бака или не совпадёт отверстие под шпильки.

Что проверить в старом ТЭНе перед заказом

Пример расчёта мощности для крупного резервуара

Технологическая ванна на 1200 литров, среду нужно поднять с 18 °C до 58 °C (ΔT = 40 °C) за 2 часа. Формула для воды:

P = 0,00116 × V × ΔT / t

P = 0,00116 × 1200 × 40 / 2 = 55,68 / 2 = 27,84 кВт

К расчётной мощности обычно добавляют запас на потери тепла через стенки бака и неполную теплоизоляцию, ориентировочно 10-15 %, получается около 31-32 кВт. На практике берут ближайший стандартный типоразмер, и для таких объёмов это обычно 30 кВт: запас чуть меньше расчётного, время нагрева при этом можно скорректировать на 10-15 минут без последствий для процесса.

Допуск по ГОСТ 13268-88

ГОСТ нормирует мощность с допуском +5 % / −10 % от номинала. Для блока 30 кВт это коридор 27–31,5 кВт. Если измеренная мощность работающего блока попадает в этот диапазон, нагреватель исправен, подбирать замену рано. Точная схема соединения ТЭНов внутри блока (звезда или треугольник) у разных производителей отличается, поэтому пересчёт через сопротивление каждого элемента делаем индивидуально по факту разборки, а не по типовой формуле.

Что прислать нам для расчёта

• Диаметр фланца и число шпилек, межосевое расстояние (идеально: фото с линейкой, приложенной к фланцу)
• Среда нагрева: вода, масло, иной теплоноситель, и её рабочая температура
• Объём резервуара и желаемое время нагрева
• Напряжение и схема подключения (380/400 В, 3 фазы, как сейчас разведены фазы на клеммной коробке)
• Фото или чертёж старого ТЭНа целиком, включая клеммную коробку снаружи бака

Если фланец не вскрыть и не сфотографировать, присылайте ответный фланец на баке: диаметр и шаг шпилек на нём совпадают со штатным ТЭНом, даже если сам нагреватель уже снят.

Ориентир цены

Блок-ТЭН на фланце 30 кВт на стальном корпусе: ориентир около 35 000 ₽, на нержавеющей стали: около 70 000 ₽ (цены при закупке от 10 шт. по нашему внутреннему калькулятору). Это оценка по мощности без учёта точного диаметра фланца, числа трубок и материала, промышленный фланцевый ТЭН почти всегда делают под конкретный чертёж, точную цену считаем по фото или чертежу в день обращения.
