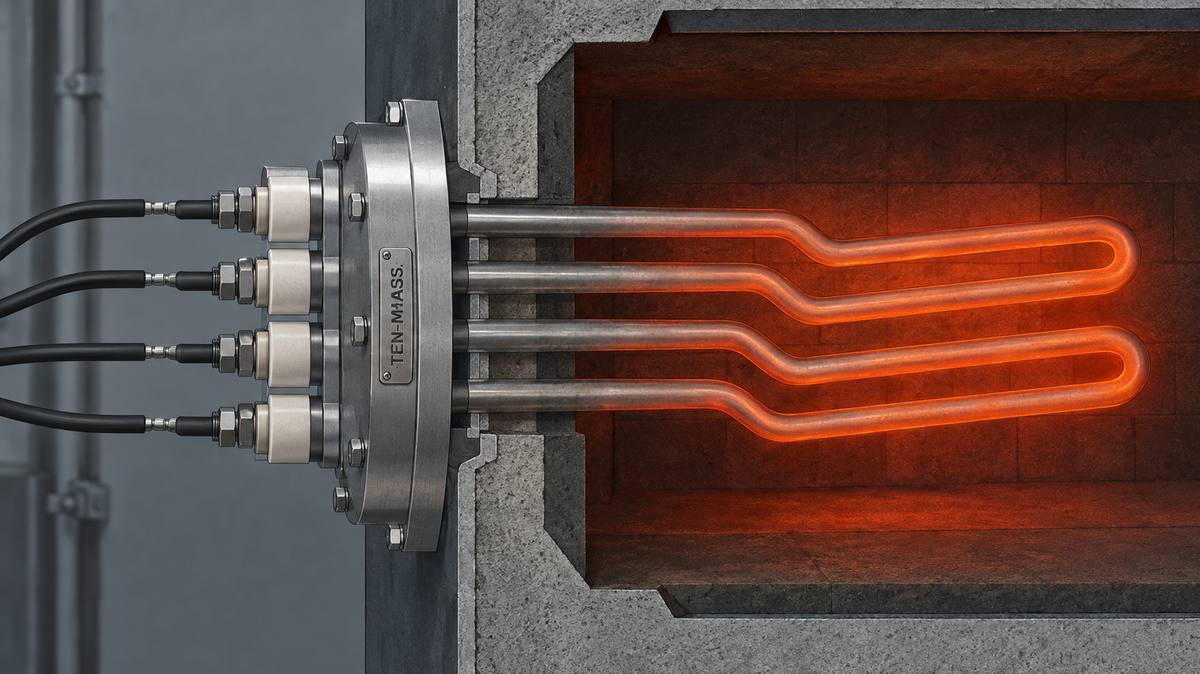

Блок ТЭН из нержавейки для печи: как подобрать и заказать
Для спокойного воздуха в печи допустимая ваттная нагрузка на трубку 2-3 Вт/см²; выше этого порога блок прогорает за месяцы, а не за годы, независимо от марки стали. По умолчанию для агрессивной среды берём AISI 321 (08Х18Н10Т), для обычного сухого воздуха до 700-750 °C достаточно AISI 304. Блок на 9 кВт из нержавейки по расчёту обойдётся от 27 378 ₽ за штуку, срок изготовления 7-14 рабочих дней.
Нержавейка нужна печи не всегда, но часто
Углеродистая сталь дешевле и нормально работает в сухом воздухе до температуры оболочки около 450 °C. Выше этой границы она окисляется, корка окалины отслаивается, а теплоотдача со стороны трубки падает. Если печь греет агрессивную среду (пар с реагентами, щёлочь, пищевое производство) или держит температуру камеры выше 500-600 °C, черная сталь прогорает за несколько месяцев вместо нескольких лет.
Нержавейка AISI 304 держит оболочку до 700-750 °C на спокойном воздухе. Для сред с окислителями, перекисью или пищевых линий по умолчанию ставим AISI 321 (08Х18Н10Т): та же термостойкость, но титан-стабилизированная сталь не разрушается контактными окислительными реакциями, как это бывает с медью или латунью. AISI 316L берём только по отдельному требованию техпроцесса, когда в среде есть хлориды или кислоты. Для совсем жёсткой химии (гальванические ванны, морская вода) иногда уходим на титан, но это редкий случай и считается отдельно по чертежу.
Для камер свыше 1000 °C нержавеющий трубчатый ТЭН уже не подходит в принципе: там работают другие нагреватели, про нагреватели муфельных печей на 1500-1800 °C мы рассказывали отдельно. Подробное сравнение марок есть в статье AISI 304 vs 321 vs 316 для разных сред.
Таблица подбора материала по среде печи
| Среда в печи | Материал корпуса | Макс. температура оболочки |
|---|---|---|
| Сухой воздух, без агрессии, до 450 °C | Сталь 10 (чёрная) | ~450 °C |
| Спокойный воздух, базовый вариант | AISI 304 | ~700-750 °C |
| Пар, щёлочь, пищевое производство | AISI 321 (08Х18Н10Т) | ~700-750 °C, стойка к окислителям |
| Хлориды, кислоты по техпроцессу | AISI 316L | по чертежу |
| Гальваника, морская вода (редкий случай) | Титан | по чертежу |
Как считать мощность, чтобы блок не сгорел раньше срока
Главный параметр для долговечности блока не материал, а ваттная нагрузка: сколько ватт снимается с 1 см² поверхности трубки. Формула по ГОСТ 13268-88:
q = P / (π · d · L), где P - мощность одной трубки в ваттах, d - диаметр в см, L - активная длина нагрева в см.
Пример расчёта: блок на 9 кВт собран из трёх трубок по 3000 Вт, диаметр 12 мм, активная длина каждой трубки 32 см:
q = 3000 / (3,14 × 1,2 × 32) = 3000 / 120,6 ≈ 24,9 Вт/см² - укладывается в норму для спокойного воздуха.
Если в печи есть обдув или принудительная циркуляция, диапазон шире, обычно 3,0-5,0 Вт/см².
Что прислать для расчёта блока
- Мощность в кВт или желаемую температуру в печи и время выхода на режим
- Тип среды: спокойный воздух, воздух с обдувом, пар, масло, другое
- Материал и толщину стенки камеры печи (куда крепится блок)
- Посадочный узел: фланец, резьба или приварной штуцер, с размерами и количеством отверстий
- Глубину погружения трубок и доступное место под блок
- Количество штук - от партии зависит скидка
Если под рукой старый блок или фото сгоревшего, этого достаточно для черновой оценки. Чертёж не обязателен, снимаем размеры по фото и уточняем недостающее в переписке.
Сколько стоит блок ТЭН из нержавейки для печи
Цена считается калькулятором на price-calculators.vercel.app, вкладка «Блок-ТЭН», нержавеющий фланец, заказ от 1 штуки:
| Мощность блока | Цена за 1 шт., нержавейка |
|---|---|
| 3 кВт | 9 126 ₽ |
| 6 кВт | 18 252 ₽ |
| 9 кВт | 27 378 ₽ |
| 12 кВт | 36 504 ₽ |
| 15 кВт | 45 630 ₽ |
| 18 кВт | 54 756 ₽ |
При заказе от 10 штук скидка 5%, от 20 штук 9%, от 50 штук 15% на блок. Цены ориентировочные, точный расчёт делаем по чертежу или фото в день обращения.
Нужен блок ТЭН из нержавейки под конкретную печь?
Пришлите мощность, тип среды и фото посадочного места или старого блока. Посчитаем ваттную нагрузку и назовём точную цену в день обращения. От 1 шт., изготовление 7-14 дней.
Оформить заказ
