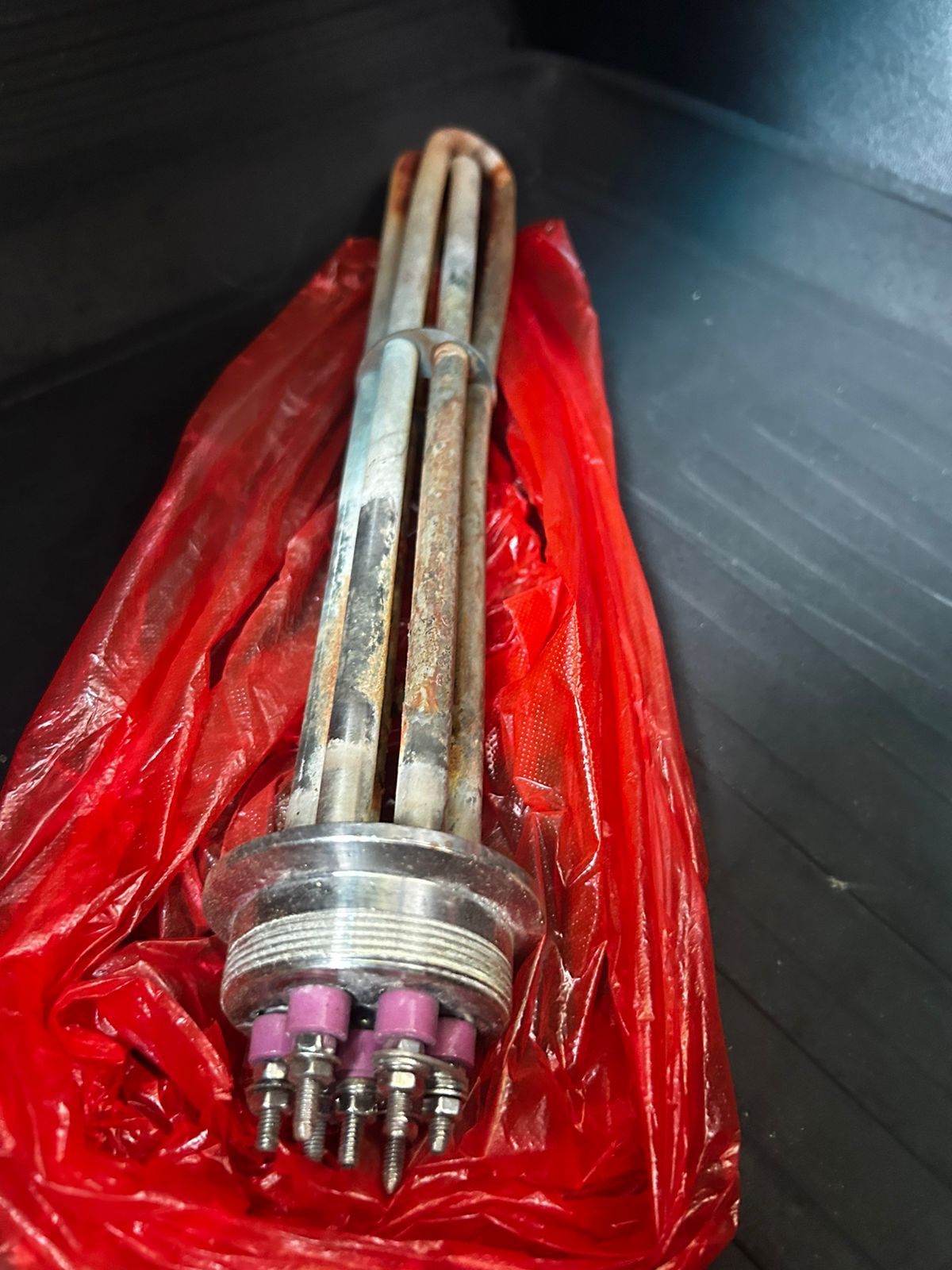

Клиент прислал фото: блок из трёх трубок с круглым фланцем и шестью клеммными шпильками. На бирке котла обозначено SUS304. Оборудование стоит, нужен аналог. Разбираем, что именно означает эта маркировка, как снять параметры с отработавшего блока и почему для пищевого котла стоит смотреть в сторону стали с буквой «Т».
Что такое SUS304 и чем она отличается от 321
SUS304 — японский стандарт JIS G4303. По составу это аустенитная нержавейка: 18% хрома, 8% никеля, без специальных добавок. Её европейский аналог EN 1.4301, американский AISI 304, российский 08Х18Н10. Все четыре обозначения описывают один и тот же сплав.
Для водонагревательных задач сталь вполне подходит. Но у варочного котла есть особенность: нагрев до 95-100°C несколько раз в сутки, затем охлаждение. При многократных термоциклах и особенно при сварке зоны около шва теряют хром через осадку карбидов по границам зёрен. Это называют межкристаллитной коррозией (МКК).
AISI 321 (08Х18Н10Т, «10Т» по-русски) решает эту проблему через добавку титана — он «перехватывает» углерод раньше хрома. В результате хром остаётся в матрице, зона сварки защищена, сталь сохраняет коррозионную стойкость при эксплуатационных температурах пищевого котла. Именно 321 / 08Х18Н10Т мы рекомендуем как основной материал оболочки для пищевых сред.
Как снять параметры с блока ТЭНов
Пришлите нам фото блока и фото шильдика котла. По этим двум снимкам можно закрыть 80% параметров. Если шильдик нечитаемый или отсутствует — меряем штангенциркулем и рулеткой.
| Параметр | Что измерять / где смотреть | Типичные значения |
|---|---|---|
| Фланец / резьба | Наружный диаметр резьбовой части, шаг резьбы | G1½″ (DN40), G2″ (DN50), реже фланец под болты |

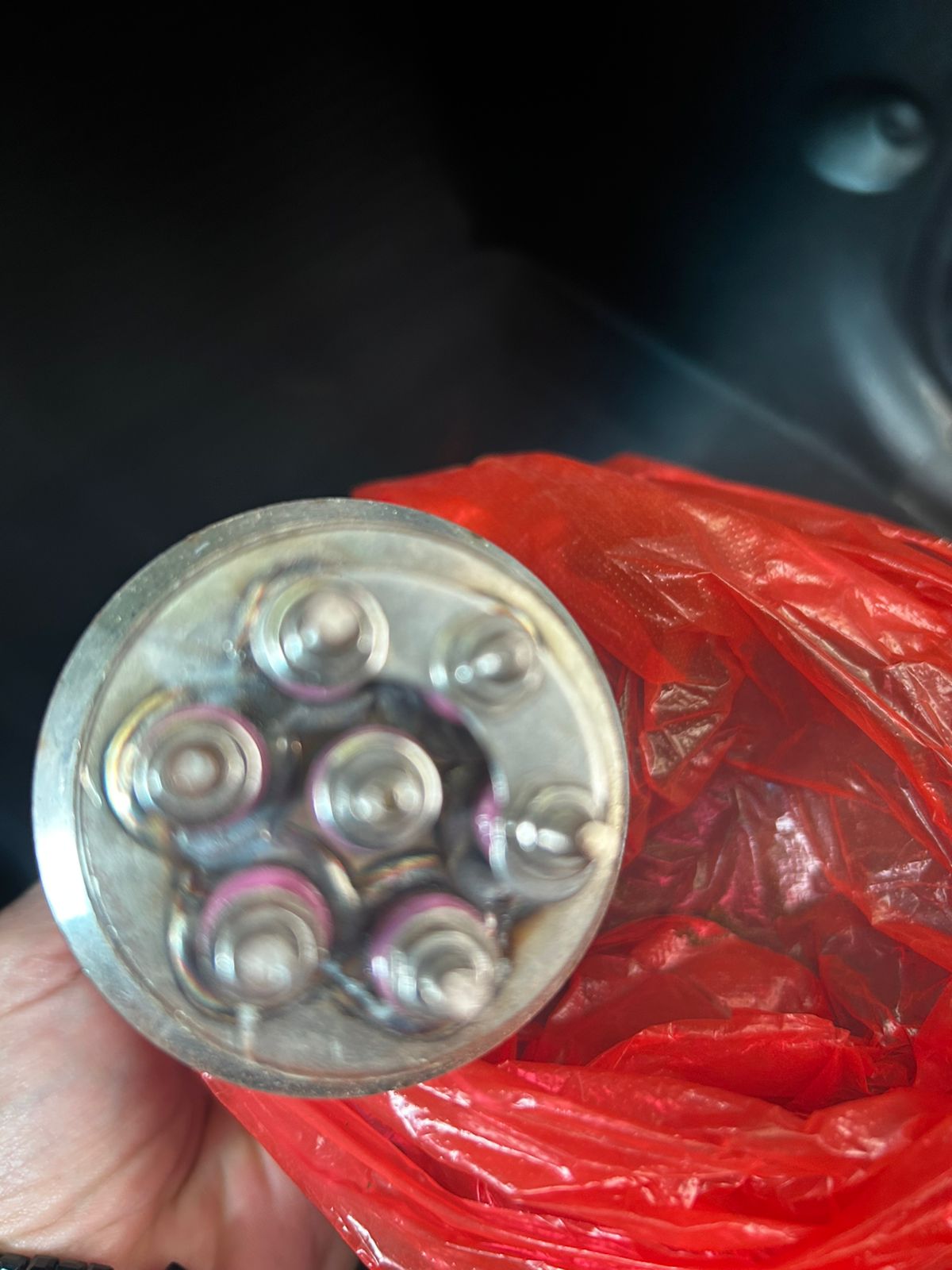

| Кол-во трубок | Считаем из фланца | 3, 6, 9 — зависит от мощности |
| Диаметр трубки | Штангенциркуль по трубке | 12 мм, 16 мм |
| Активная длина | От фланца до петли (рабочая часть) | 200-800 мм в зависимости от котла |
| Форма | Смотрим как загнута трубка | U-образная, прямая с петлёй, гребёнка |
| Мощность блока | Шильдик котла: «Uн», «Рн» или «N» | 3-36 кВт |
| Напряжение | Шильдик котла | 380 В (трёхфазное) — у большинства пром. котлов |
| Материал оболочки | Маркировка на фланце, паспорт, визуально | SUS304, 304, 321, 08Х18Н10Т |
Расчёт мощности: формула и проверка арифметики
Если шильдик нечитаемый, мощность блока можно рассчитать из объёма котла и желаемого времени нагрева.
Формула: P = c × m × ΔT / (t × η)
- c = 4186 Дж/(кг·К) — теплоёмкость воды
- m — масса воды (кг), для воды численно равна объёму (л)
- ΔT — разница температур (°C), обычно от 20°C до 95°C = 75°C
- t — время нагрева в секундах
- η — КПД теплопередачи, 0,85-0,90 для погружного блока
Пример расчёта. Котёл 60 литров, нагрев от 20 до 95°C, желаемое время 30 минут (1800 с), η = 0,87:
P = 4186 × 60 × 75 / (1800 × 0,87) = 18 837 000 / 1566 ≈ 12 030 Вт ≈ 12 кВт
На практике цифра из шильдика всегда точнее расчётной, потому что производитель котла закладывал конкретные теплопотери корпуса и продукта. Расчёт нужен только если шильдик утрачен полностью.
Аналог: что указать при заказе
Чтобы мы изготовили аналог без возвратов и уточнений, в заявке нужно семь позиций:
- Фото блока в сборе (со стороны трубок и со стороны фланца)
- Фото шильдика котла или данные с него
- Мощность блока (кВт) и напряжение (220 или 380 В)
- Резьба фланца или размеры фланца под болты
- Длина трубок и форма (U, прямая, гребёнка)
- Диаметр трубки
- Количество штук в партии
Если чего-то не хватает — уточним по фото. Шаблон заявки, в котором всё это уже расписано, доступен на странице заказа.
Срок и минимальная партия
Минимальная партия — 1 штука. Срок изготовления 7-14 рабочих дней от момента согласования чертежа. Отгрузка СДЭК или ПЭК по России и в Казахстан. Документы для бухгалтерии: счёт, накладная, паспорт изделия.
