Монтаж ТЭН в еврокуб: куда врезать, чем уплотнить и как не расплавить колбу

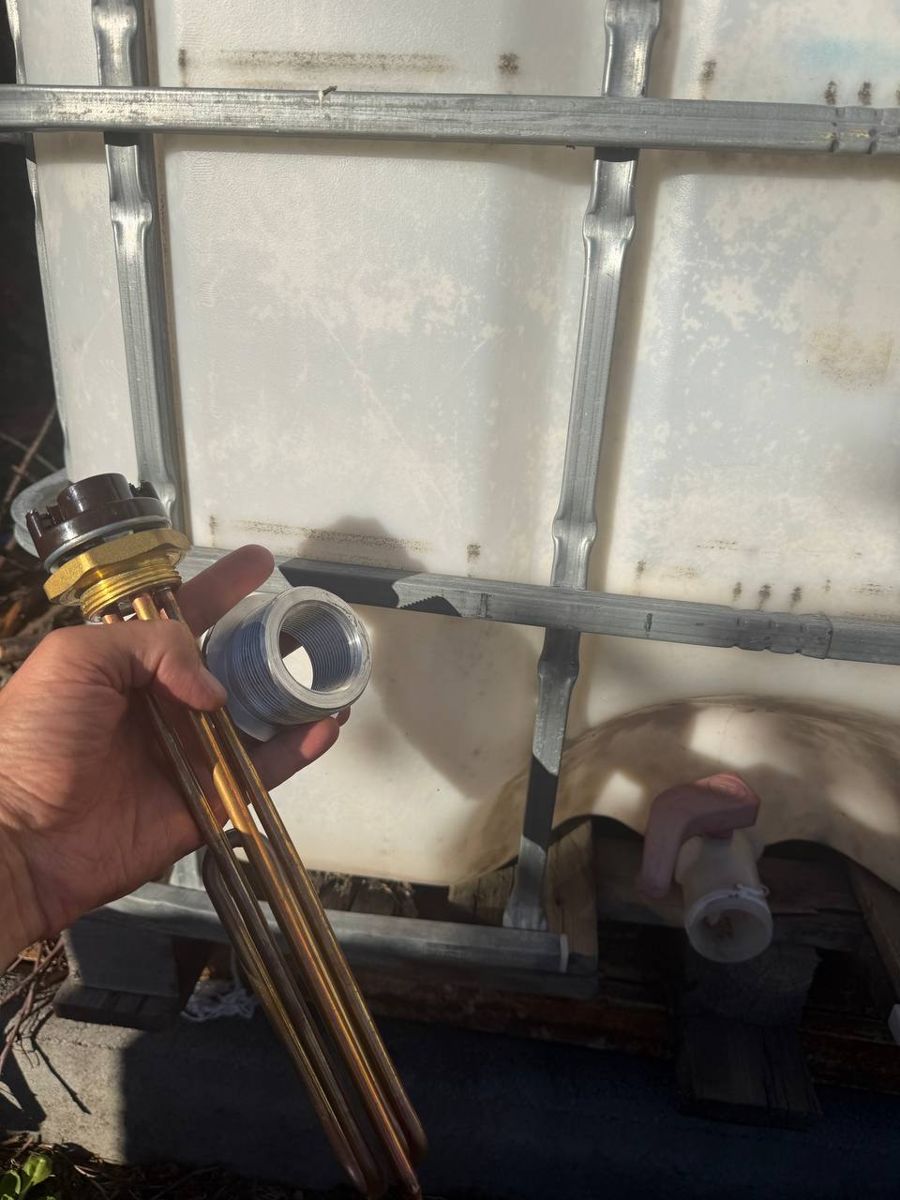

Блок из трёх медных трубок на латунной пробке и переходник под резьбу куба. Фото с объекта.
Зимой еврокуб на 1000 литров остывает до нуля за двое-трое суток, а вода в нём нужна: поить скот, мыть инвентарь, поливать теплицу рано весной. Поэтому к нам регулярно приходят с одним и тем же вопросом: вот куб, вот ТЭН, как их соединить, чтобы не текло и не горело. Ниже порядок, который мы сами советуем клиентам, и видео с тем, как выглядит комплект.
Видео: ТЭН для кубового бака
Куда врезать ТЭН в еврокуб?
В нижнюю треть, горизонтально. Тёплая вода поднимается вверх, и ТЭН внизу прогревает весь объём, а не верхние 20 см. Вариантов три, и выбирать стоит по тому, как вы будете сливать воду.
| Место | Как крепится | Плюсы | Минусы |
|---|---|---|---|
| Нижний кран Ду50 | Переходник с резьбы крана на резьбу пробки ТЭНа | Не надо сверлить колбу | Кран всегда открыт, сливать нечем. С заслонкой (поворотным диском) не работает |
| Боковая стенка, 10-15 см от дна | Проходной фитинг с гайкой изнутри и прокладками с двух сторон | Кран остаётся для слива, ТЭН можно ставить любой длины | Нужно сверлить колбу коронкой и лезть рукой внутрь через горловину |
| Верхняя горловина | Через крышку, вертикально, длинный ТЭН с неактивной зоной | Ничего не сверлить в стенке | Нужен ТЭН длиной под 1 метр, при падении уровня трубки оголяются |
Наша позиция: если куб стоит постоянно и воду из него разбирают, лучше боковая стенка. Кран снизу остаётся краном, а ТЭН не мешает сливу. Вариант с краном хорош, когда куб временный и сверлить его жалко.
Как поставить ТЭН через нижний кран?
Сначала посмотрите, какой кран стоит на кубе. Шаровой (ручка поворачивает шар с отверстием) пропускает трубки, если их пучок уже, чем проход шара. Поворотный затвор (внутри диск на оси) не пропустит ничего: диск стоит поперёк потока всегда, даже открытый.
- Слейте куб ниже уровня крана или полностью.
- Подберите переходник: одна резьба под выход крана вашего куба, вторая под пробку ТЭНа. Размеры переходника снимайте с вашего крана: у разных производителей кубов резьба бывает разной.
- Намотайте на резьбу переходника ФУМ-ленту или лён с пастой, вкрутите в кран без рычага: пластиковую резьбу легко сорвать.
- Откройте кран полностью и заведите трубки ТЭНа через переходник внутрь. Пробку ТЭНа уплотните его штатной прокладкой.
- Залейте воду и 30 минут смотрите на соединение сухой салфеткой. Капля есть, значит подтягиваем, питание пока не подаём.
Как врезать ТЭН в боковую стенку?
Через проходной фитинг: наружная часть с буртом и прокладкой, внутренняя гайка и вторая прокладка. Колба зажимается между ними, и резьба ТЭНа вкручивается уже в фитинг, а не в пластик.

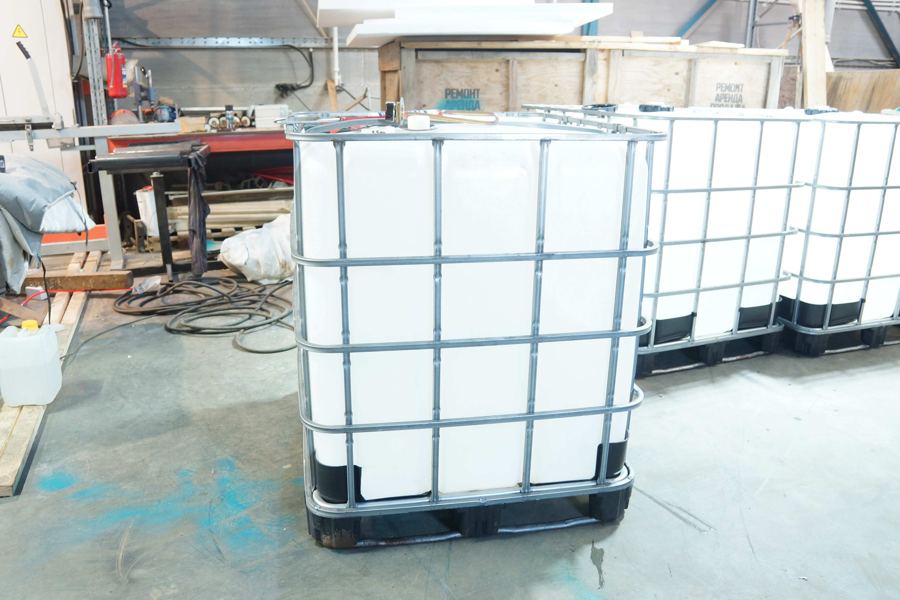

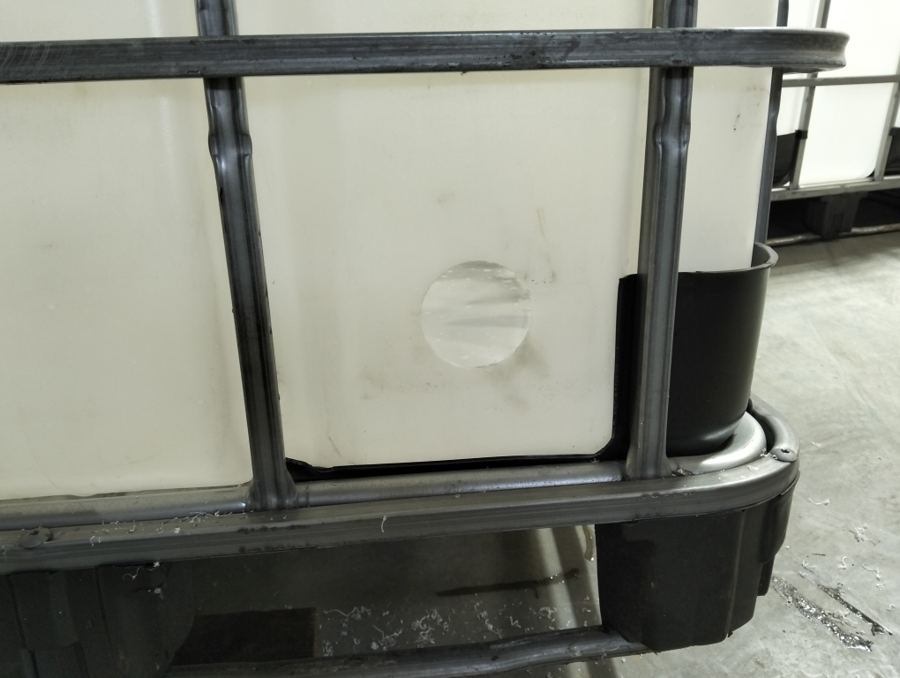

- Разметьте отверстие на 10-15 см выше дна, между прутьями обрешётки, чтобы можно было подойти ключом.

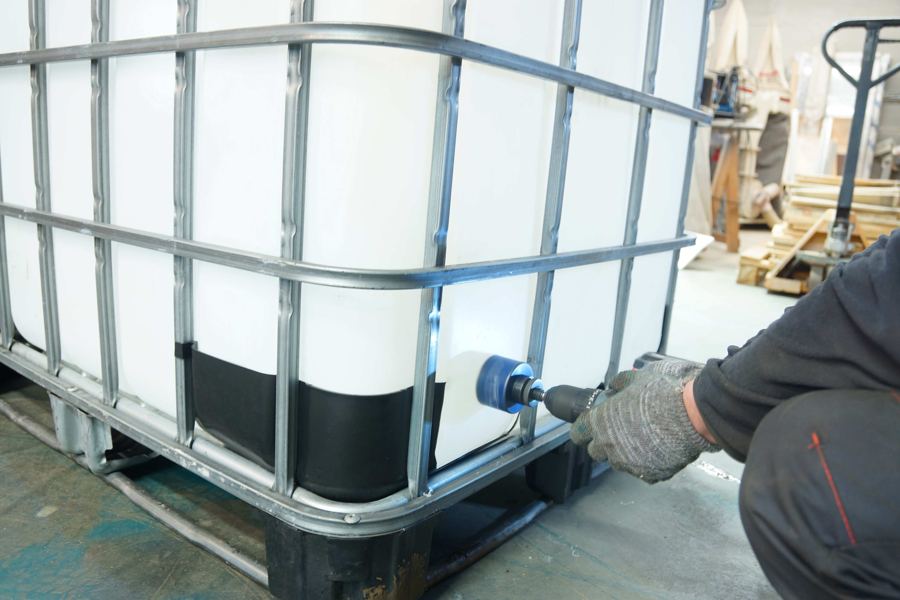

- Сверлите коронкой на малых оборотах, без удара: полиэтилен плавится и тянется за коронкой.
- Снимите заусенцы ножом, иначе прокладка не сядет ровно.

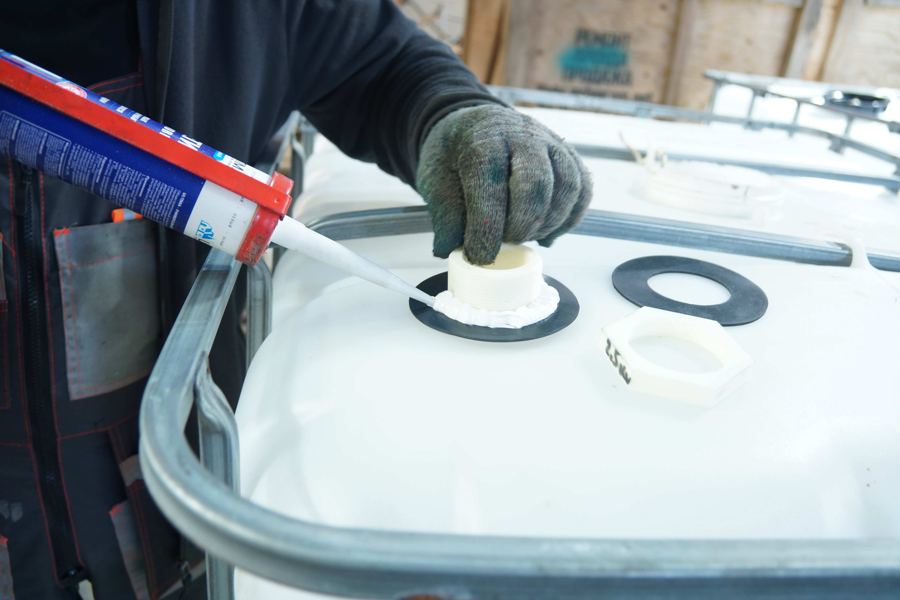

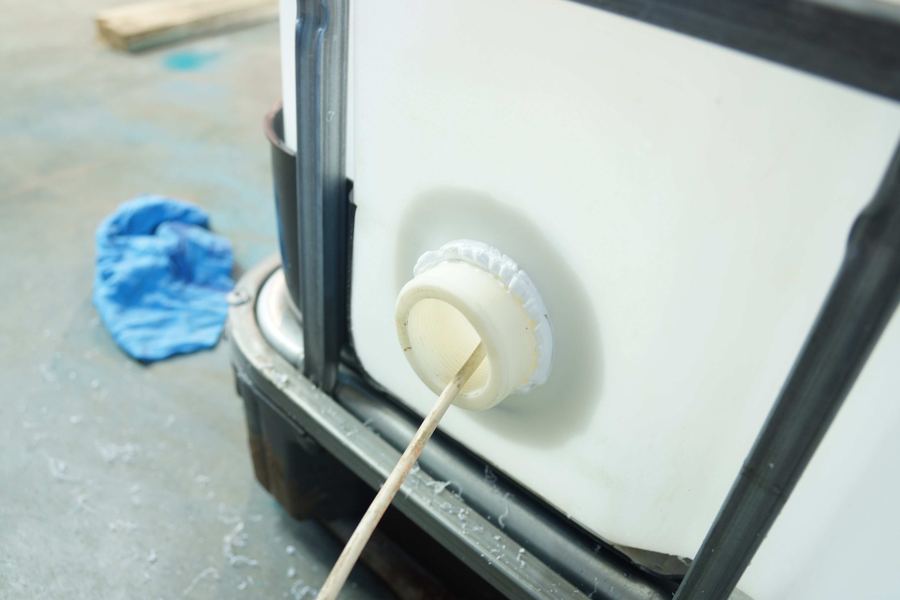

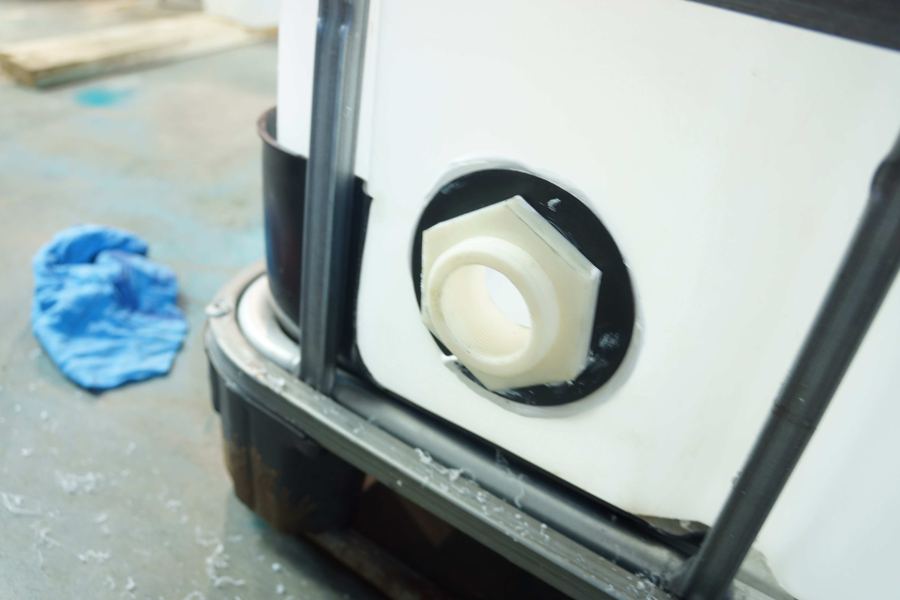

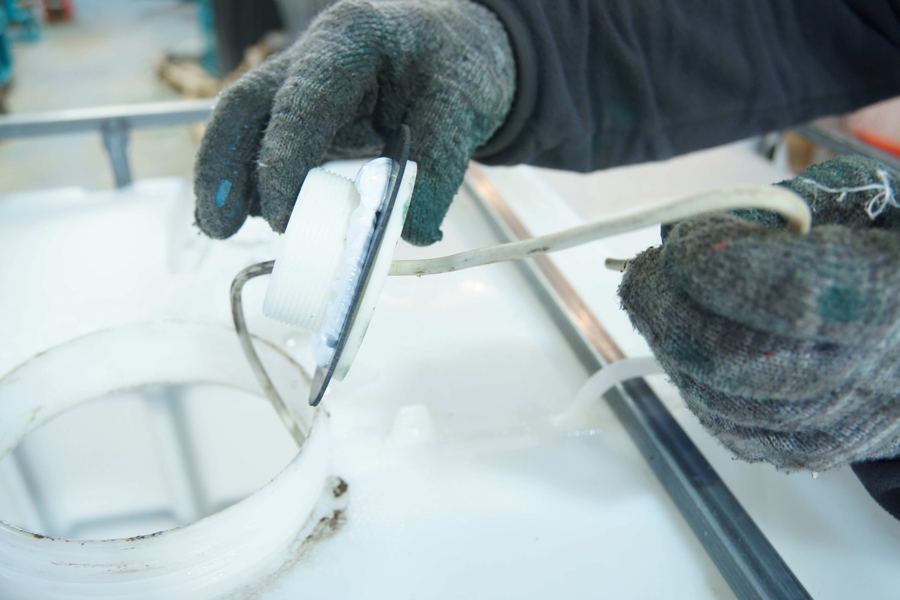

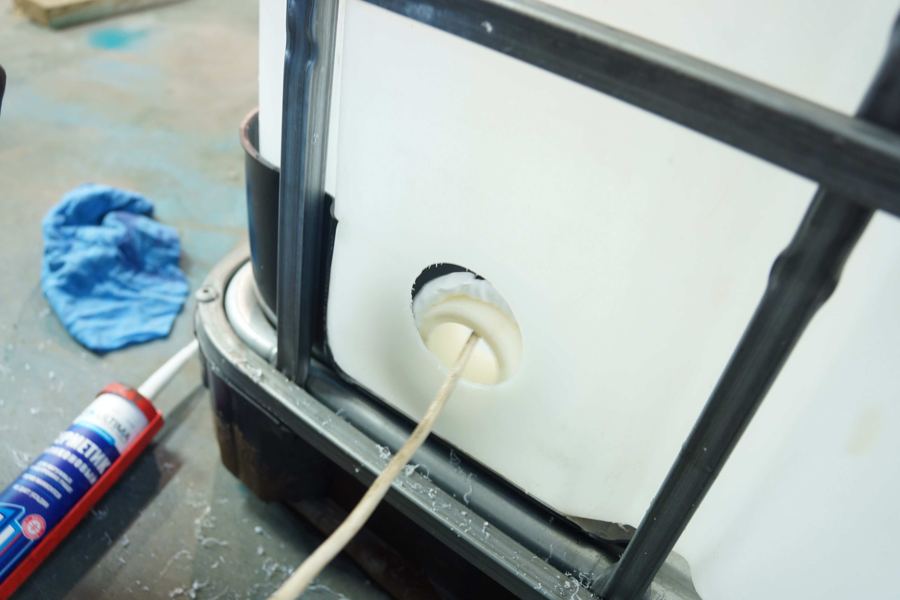

- Промажьте бурт фитинга герметиком, наденьте прокладку, опустите фитинг на шнуре внутрь через верхнюю горловину и вытяните его изнутри в отверстие. Снаружи прокладка и гайка. Тянуть до упора, без перетяга: пластик под гайкой поплывёт.

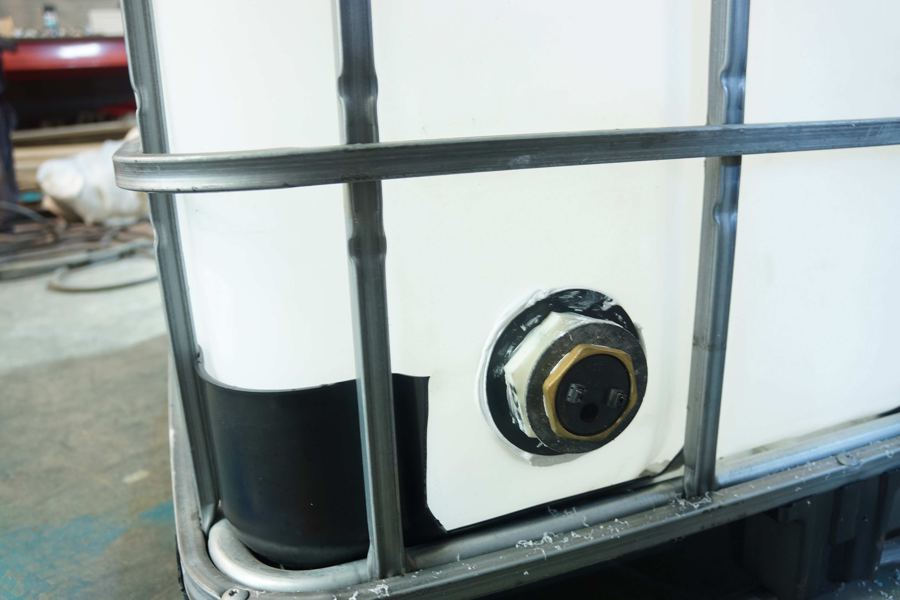

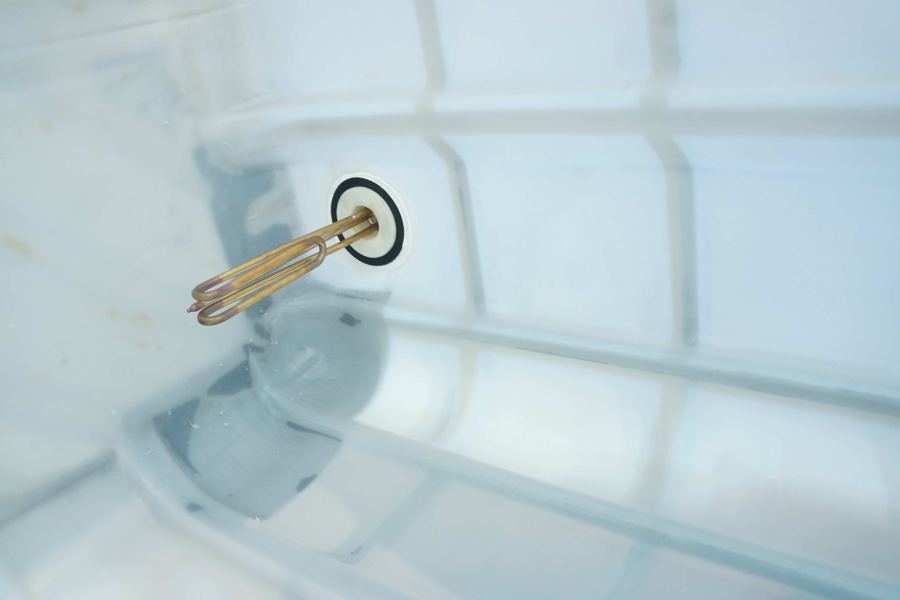

- Вкрутите ТЭН в фитинг и проверьте, что трубки не касаются дна и дальней стенки. Зазор нужен минимум 3-5 см со всех сторон.

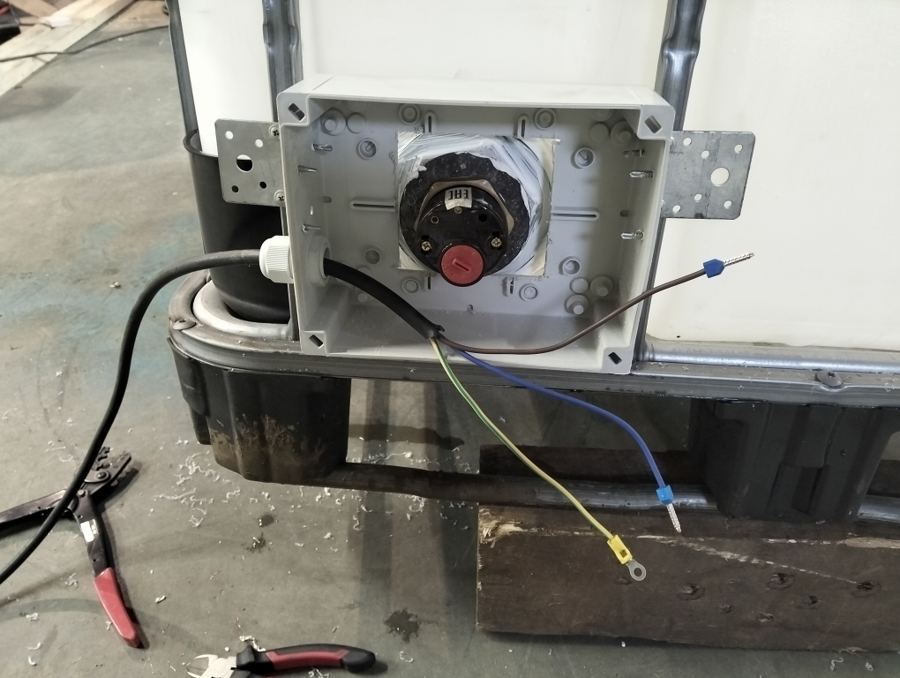

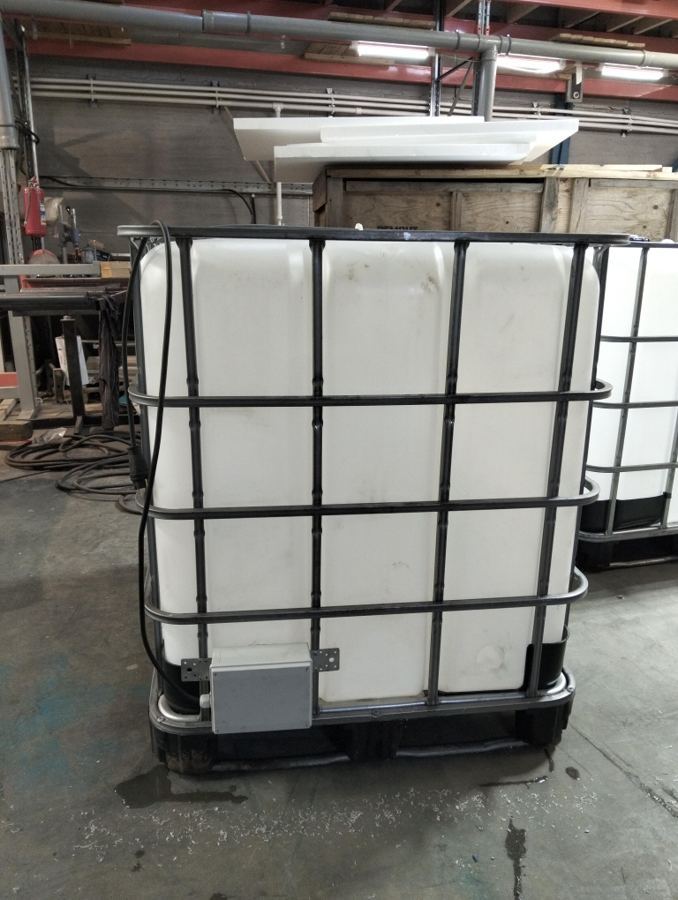

- Закройте головку ТЭНа монтажной коробкой: от дождя, пыли и случайного касания клемм.
Фото по шагам: врезка ТЭНа в боковую стенку
Какой мощности нужен ТЭН на 1000 литров?
Для подогрева за ночь хватает 3 кВт. Проверка по формуле P = 0,00116 × V × ΔT / t, где V в литрах, ΔT в градусах, t в часах.
Пример из заявки: куб 1000 л, вода из скважины +10 °C, нужна +40 °C к утру, на нагрев 12 часов. P = 0,00116 × 1000 × 30 / 12 = 2,9 кВт. Берём блок 3 кВт. Если хотите то же самое за 3 часа, выйдет 11,6 кВт, а это уже 380 В и отдельная линия. На улице добавьте запас на остывание: куб без утепления в мороз теряет тепло быстро, обмотка старым матрасом или пенофолом экономит больше, чем лишние киловатты.
| Мощность | Нагрев 1000 л на 30 °C | Ток | Кабель и автомат |
|---|---|---|---|
| 2 кВт, 220 В | ≈ 17 ч | 9,1 А | ВВГ 3×1,5, автомат 10 А |
| 3 кВт, 220 В | ≈ 11,6 ч | 13,6 А | ВВГ 3×2,5, автомат 16 А |
| 6 кВт, 380 В | ≈ 5,8 ч | 9,1 А на фазу | ВВГ 5×2,5, автомат 3P 16 А |
| 12 кВт, 380 В | ≈ 2,9 ч | 18,2 А на фазу | ВВГ 5×4, автомат 3P 25 А |
Время указано без теплопотерь. Подробнее про подбор под конкретный объём в статье какой мощности ТЭН нужен на бак.
Как подключить и не получить удар током?
Через УЗО или дифавтомат на 30 мА и с заземлением. Куб на улице, вокруг вода и металлическая решётка, которую трогают руками. Пробой изоляции ТЭНа без УЗО здесь опасен для жизни.

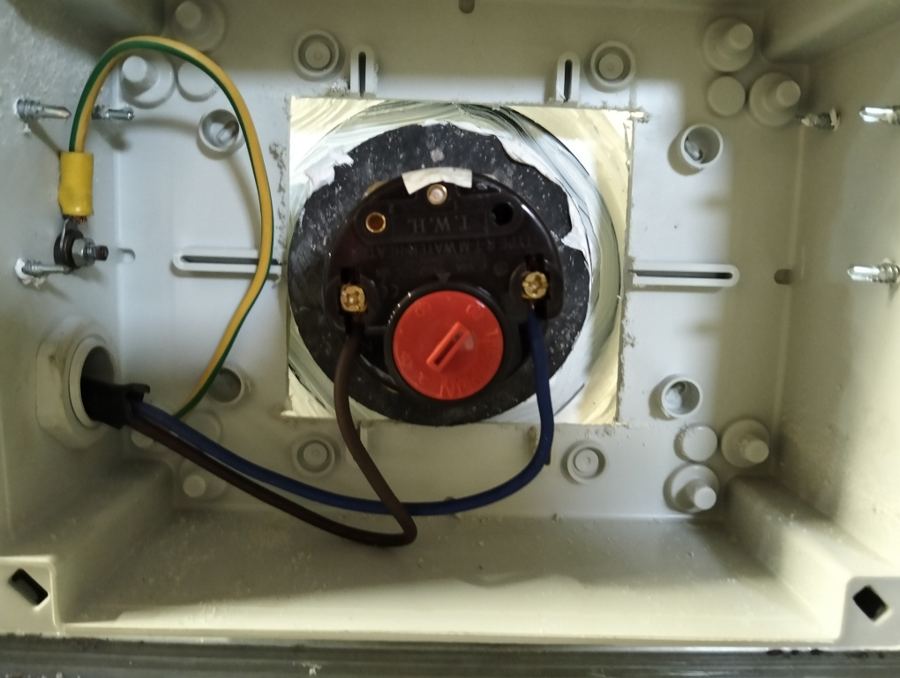

- Жёлто-зелёную жилу на корпус ТЭНа, решётку куба соединить с тем же заземлением.
- Кабель в головку ТЭНа через сальник, головку закрыть от дождя.
- Терморегулятор в головке выставить на 40-60 °C. Выше 60 °C полиэтилен колбы мягчеет, и куб начинает «пузатиться» между прутьями.
- Если воду разбирают и уровень падает, ставьте датчик уровня или хотя бы поплавковый выключатель: ТЭН без воды перегорает за минуты.
Медь или нержавейка?
Для чистой воды медь работает нормально и стоит дешевле. Как только в кубе раствор удобрений, вода с хлором или жёсткая вода с кислотной промывкой, нужна нержавейка AISI 321. Медь в таких средах за сезон зеленеет, истончается и даёт течь по трубке. Разбор стандартных комплектов и того, где у них потолок, есть в статье врезка ТЭН в еврокуб 1000 л. Для технических жидкостей и масел в кубах и бочках смотрите нагреватели для еврокубов и бочек.
Типовые ошибки при монтаже
| Что сделали | Чем закончилось | Как правильно |
|---|---|---|
| Вкрутили ТЭН прямо в пластик колбы | Резьба сорвана, течь | Только через фитинг или переходник |
| Трубки легли на дно | Прожгли колбу, ил запёкся на трубке | Зазор 3-5 см, ТЭН выше дна на 10-15 см |
| Поставили через кран-заслонку | Трубки не прошли или погнулись | Шаровой кран Ду50 или боковая врезка |
| Включили до заливки воды | Спираль перегорела за минуты | Сначала вода, проверка течи, потом питание |
| Подключили без УЗО | Бьёт током по решётке | УЗО 30 мА и заземление решётки |
Что прислать для расчёта ТЭНа под ваш куб
- Фото куба и крана крупным планом, чтобы была видна резьба
- Объём и где стоит куб: улица, теплица, помещение
- С какой до какой температуры греть и за сколько часов
- Что внутри: чистая вода, раствор удобрений, другое
- Напряжение на месте: 220 или 380 В
Блок-ТЭНы по нашему калькулятору стоят от 3510 ₽. Цены при закупке от 10 шт. Точный расчёт по чертежу или фото.
