Нагреватели для еврокубов и бочек: подбор, монтаж, мощность

Еврокуб и металлическая бочка — стандартная технологическая тара на предприятиях пищепрома, химии, нефтепереработки. Жидкие продукты в них нужно подогревать до заданной температуры: чтобы снизить вязкость, ускорить реакцию, подготовить к расфасовке или просто поддерживать транспортную консистенцию. Серийный ТЭН из розницы для этого редко подходит — нужна промышленная мощность на 380 В, точный размер и материал оболочки под конкретную среду. Расскажем, как сделать корректный расчёт и не переплачивать за «универсальные» решения.

Конструкция и материалы для жидкостного нагрева

Трубчатый электронагреватель для еврокуба или бочки — это нихромовая спираль внутри магнезитовой засыпки (периклаза), помещённая в металлическую оболочку. Ток проходит через спираль, тепло передаётся через изоляцию и стенку трубы в жидкость. Ключевые параметры — материал оболочки, диаметр, длина резьбовой части и внутренняя схема подключения.

Для воды, пищевых растворов, слабых кислот и щелочей используют нержавейку. Для масел и воздушных сред достаточно углеродистой стали. Для сильно агрессивных сред (хлориды, концентрированные кислоты, гальванические ванны) применяют цельнотянутую бесшовную трубу из титана или сплава Inconel 600 (ХН78Т), который выдерживает высокие температуры и коррозионные нагрузки.

Для большинства задач на пищевом производстве достаточно AISI 304 (08Х18Н10). Если среда содержит уксусную или лимонную кислоту — лучше взять 12Х18Н10Т (AISI 321). Для концентрированных щелочей и растворов с активным хлором — титан.

Расчёт мощности: сколько киловатт нужно для вашей ёмкости

Исходная формула теплового баланса: Q = m × c × ΔT, где Q — подведённая энергия (Дж), m — масса жидкости (кг), c — удельная теплоёмкость (для воды 4200 Дж/(кг·°C)), ΔT — разница температур. Мощность нагревателя P = Q ÷ (t × η), где t — время нагрева (в секундах), η — КПД с учётом потерь через стенки (обычно 0,8–0,9).

Пример для еврокуба 1000 л: нагрев с 15 °C до 60 °C (ΔT=45 °C) за 2 часа (7200 с). Q = 1000 × 4200 × 45 = 189 000 000 Дж. При η=0,85 получаем P = 189 000 000 / (7200 × 0,85) ≈ 30,9 кВт. С учётом теплопотерь корпуса — около 33–35 кВт. Такой мощный нагрев требует трёхфазного подключения и нескольких параллельных ТЭНов, поэтому на практике чаще закладывают 2–3 часа на нагрев.

Для стандартных промышленных ёмкостей ниже приведены проверенные значения мощности при ΔT = 40 °C (нагрев от 10 °C до 50 °C) с учётом потерь.

Не стоит брать мощность «с запасом» в полтора раза — это приведёт к перегреву зоны вокруг ТЭНа и пригоранию органики. Лучше рассчитать точно по объёму и времени, которое задал технолог. По ГОСТ 13268-88 допуск на мощность составляет +5/−10 %, то есть реальный нагрев может быть чуть медленнее расчётного. Это же допуск на сопротивление: −4/+11 %.

При подключении мощного ТЭНа на трёхфазную сеть 380 В (схема «звезда») на каждый нагревательный элемент приходит фазное напряжение 220 В. Сопротивление элемента рассчитывается по формуле R = U_ф² ÷ P_элемента, где U_ф = 220 В. Например, для элемента мощностью 3 кВт R = 220² ÷ 3000 ≈ 16,1 Ом. Это значение указывается в паспорте ТЭНа, но при заказе завод-изготовитель сам подбирает проводку и схему подключения.

Монтаж: как правильно встроить ТЭН в бочку или еврокуб

Способ установки зависит от конструкции ёмкости и требуемой мощности:

• Одиночный ТЭН с мелкой резьбой (G1/2", G3/4", M14×1.5, M22×1.5) — для маломощных нагревателей до 3–4 кВт. Врезается в приварной штуцер в нижней трети бочки или через крышку.
• Блок-ТЭН с фланцем (резьба G1.5", G2", G3", M48×2, M56×2, M64×3) — для мощностей от 6 кВт. Несколько петель (нагревательных элементов) сведены в один шестигранный фланец, который крепится на ответный фланец ёмкости через паронитовую прокладку.

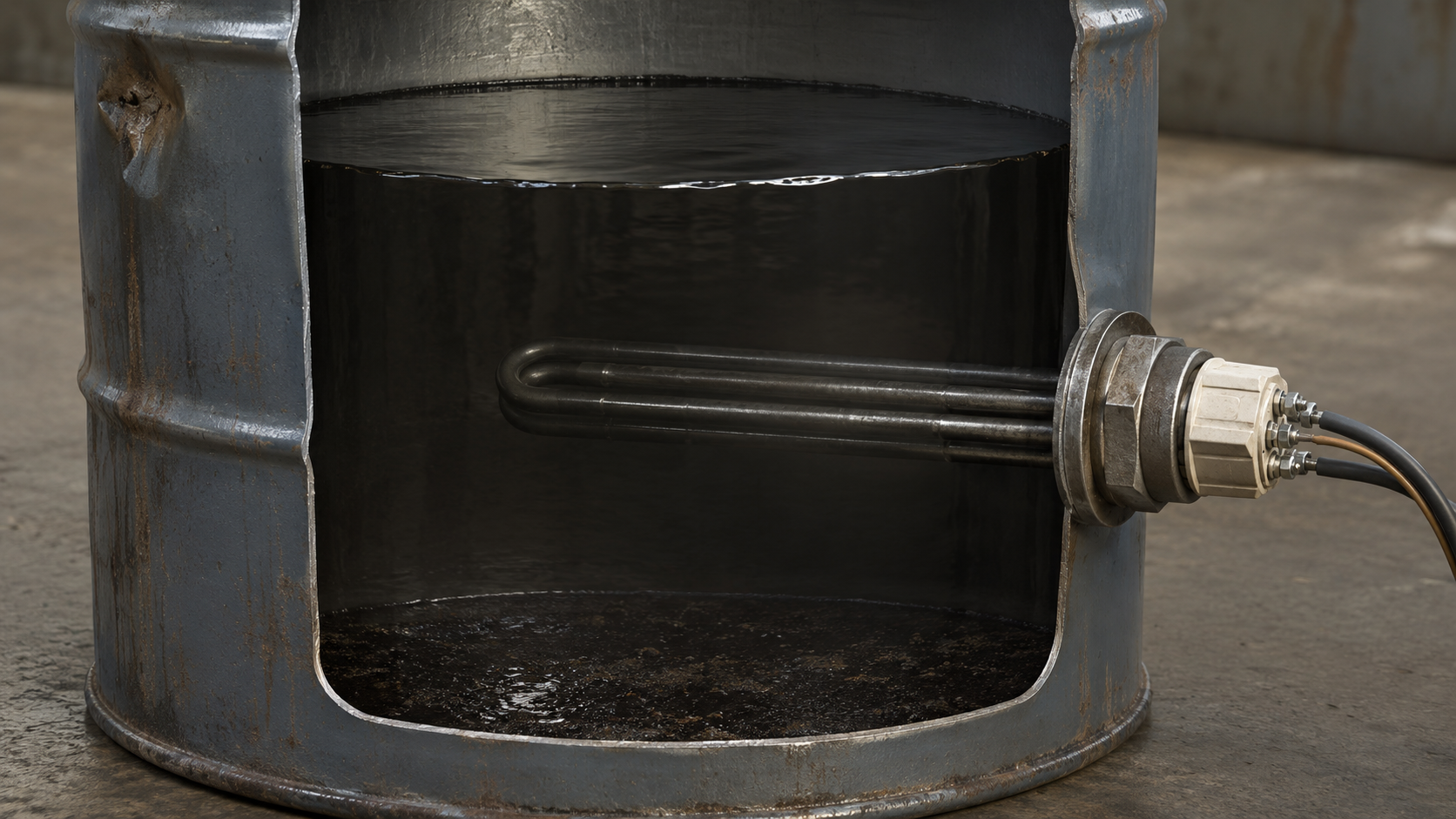

Для еврокуба типовое решение — вставить блок-ТЭН через отверстие в крышке (стандартное 60–70 мм). Для металлической бочки — врезать штуцер G2" в боковую стенку на высоте 150–200 мм от дна, чтобы нагреватель не касался осадка. Если жидкость агрессивна, используйте прокладки из термостойкой ЭПДМ или паронит, а материал фланца — нержавейка AISI 304 (08Х18Н10).

Правило монтажа: ТЭН должен быть полностью погружён в жидкость, при этом расстояние от оболочки до стенки ёмкости — не менее 30 мм для нормальной циркуляции. Если жидкость густая (масло, глицерин), увеличьте зазор до 50 мм и предусмотрите принудительное перемешивание — иначе нагрев будет локальным.

Почему проще заказать ТЭН по чертежу, чем покупать серийный

Серийный ТЭН для бочки на 3 кВт с резьбой G1/2 — это усреднённое решение. Его длина фиксирована (обычно 300–350 мм), он не всегда дотягивается до требуемого уровня жидкости, а мощность взята «под типовой бак». В реальном производстве у вас может быть еврокуб с горловиной нестандартного диаметра или бочка с вмурованным штуцером под G1.5".

Чтобы получить нагрев «точно в задачу», достаточно прислать четыре параметра: объём, рабочую температуру, желаемое время нагрева и напряжение. Завод рассчитает мощность, длину греющей части (от 30 до 6000 мм при диаметре корпуса 4–32 мм), подберёт материал оболочки и тип резьбы. Пример из практики: технологический отдел пищевого производства получил бочку 200 л, в которой нужно разогревать сироп с 10 °C до 80 °C за 90 минут. Серийный ТЭН 3 кВт грел такую массу почти 4 часа — брак по времени. После пересчёта заказали ТЭН из AISI 304 (08Х18Н10) мощностью 6 кВт, длиной 500 мм с резьбой M22×1.5. Результат: полный нагрев за 1,4 часа, допуск по мощности в пределах ГОСТ 13268-88.

Даже при покупке партии от 1 шт инженер-теплотехник на производстве прорабатывает ваш чертёж или эскиз. Можно прислать фотографию старого ТЭНа с линейкой — завод восстановит геометрию до миллиметра. Изготовление типового нагревателя занимает 5–10 дней.

Если среда неизвестна, а нагрев предполагается в пищевой или химической ёмкости, лучше переслать технологу данные по продукту. Ошибка с материалом оболочки — это не только преждевременная коррозия, но и риск попадания ионов металла в продукт. Для пищевых сред стандартным является AISI 304 (08Х18Н10); для растворов с содержанием хлоридов выше 100 мг/л — цельнотянутая труба 12Х18Н10Т или титан.

Итоговое практическое правило: мощность ТЭНа должна покрывать теплопотери ёмкости в 2–3 раза хуже, чем «на глаз». Оперируйте только расчётом: Q = m·c·ΔT, поделите на время и умножьте на коэффициент запаса 1,2. Остальное за вас посчитает технолог завода — ваша задача дать точные цифры по объёму, среде и режиму.

Закажите свой ТЭН под вашу бочку или еврокуб — с точной длиной, мощностью и резьбой под вашу ёмкость, партия от 1 шт.
