Две гайки для крепления ТЭН к крышке бака — схема

Как устроен узел крепления

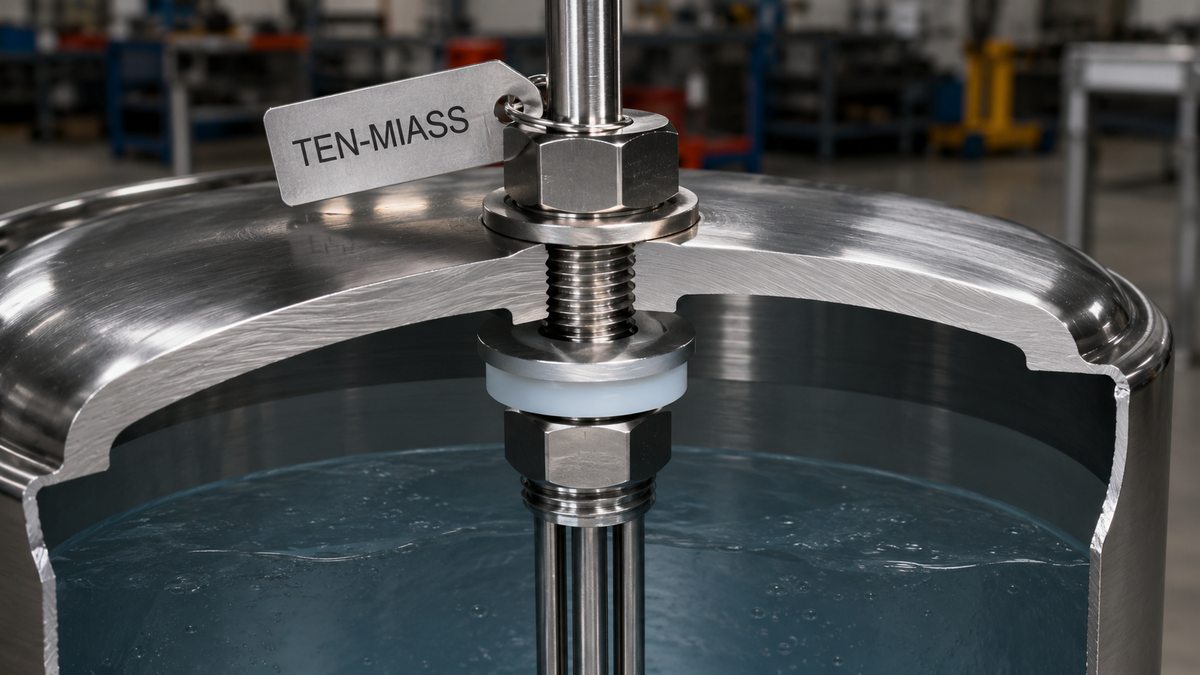

Шпилька ТЭН проходит сквозь отверстие в крышке бака. С двух сторон крышки стягивается гайками — одна снизу (в воде), вторая сверху (снаружи). Между фланцем ТЭН и крышкой стоит прокладка.

Задача нижней гайки — зафиксировать прокладку к крышке изнутри и удержать ТЭН в проектном положении. Задача верхней — создать прижимное усилие снаружи, обеспечив герметичность. Без нижней гайки прокладка не держится, и вода под давлением начинает просачиваться.

Порядок монтажа

1. Надеть прокладку на шпильку ТЭН.
2. Вставить ТЭН в отверстие крышки снизу (со стороны воды).
3. Навинтить нижнюю гайку от руки до упора — без ключа.
4. Затянуть верхнюю гайку ключом до требуемого момента.
5. Контрить нижнюю гайку ключом, удерживая верхнюю от проворота.

Если затянуть нижнюю гайку первой, прокладка деформируется неравномерно и при давлении воды начнёт выдавливаться. Последовательность важна.

Таблица размеров гаек и ключей

Значения для нержавеющих гаек AISI 304 по стандарту DIN 934. Перетяжка опасна: нержавейка склонна к прикипанию резьбы (эффект холодной сварки). Для M10 усилие свыше 35 Нм нередко срывает резьбу шпильки.

Материал гаек: AISI 304 или 316L

Нижняя гайка постоянно в воде — она должна быть из нержавейки. Выбор марки зависит от состава воды:

• AISI 304 — обычная водопроводная вода без хлоридов, горячее водоснабжение, пар.
• AISI 316L — хлорированная вода (бассейны), морская среда, вода с высоким содержанием солей.

Верхняя гайка вне воды, но при конденсате и высокой влажности тоже лучше брать нержавейку. Оцинкованные гайки в водяном баке не применяются: цинк растворяется в горячей воде за 2–3 месяца, образуя характерные белые и ржавые подтёки.

Прокладка: паронит или PTFE

Два распространённых варианта:

• Паронит ПОН, 0,8 мм — для воды, пара, масла. Выдерживает температуру до 200°C и давление до 4,5 МПа. Стандартный выбор для промышленных водяных баков.
• PTFE (фторопласт) — питьевая вода, химически агрессивные среды. Не впитывает влагу, не стареет, допускает температуры до 260°C.

Резиновые прокладки применяют только при температурах до 90°C. Выше — резина теряет упругость и начинает выдавливаться под давлением.

Антипригарная паста при сборке

Нержавеющие гайки на нержавеющей шпильке без смазки прикипают. При следующей разборке срыв резьбы гарантирован. Перед затяжкой на резьбу наносят тонкий слой пасты на медной основе (Molykote P-37, Loctite C5-A или аналог). Это позволяет разобрать соединение через год-два без повреждений.

Что влияет на диаметр шпильки ТЭН

Диаметр шпильки закладывается при изготовлении ТЭН. Он зависит от мощности нагревателя, рабочего давления среды и конструкции крышки. В стандартных водонагревателях до 3 кВт ставят M8, в промышленных баках с давлением свыше 0,6 МПа и мощностью 6–15 кВт — M10 или M12.

Если чертёж не задаёт диаметр шпильки явно, ориентируются на толщину стенки оболочки ТЭН и условный проход фланца. При заказе ТЭН по чертежу диаметр указывают в спецификации — производитель подбирает гайки под него.

Особенности для пищевых сред

В пищевых баках (для воды питьевого качества, молока, соков) оболочка ТЭН из стали 12Х18Н10Т. Гайки в этом случае тоже из пищевой нержавейки, прокладки только из PTFE или пищевого силикона. Паронит в пищевых средах не применяется: он содержит асбест или его аналоги, которые недопустимы в контакте с продуктом.

Проверка герметичности после монтажа

После сборки узел опрессовывают давлением 1,5–2 от рабочего. Для бытового водонагревателя (рабочее 6 бар) — испытательное давление 9–12 бар. Время выдержки — 10 минут. Течи в районе гаек и прокладки при правильном монтаже не должно быть. Если капает — разбирают и проверяют прокладку: чаще всего она смещена или пережата неравномерно из-за неверной последовательности затяжки.
