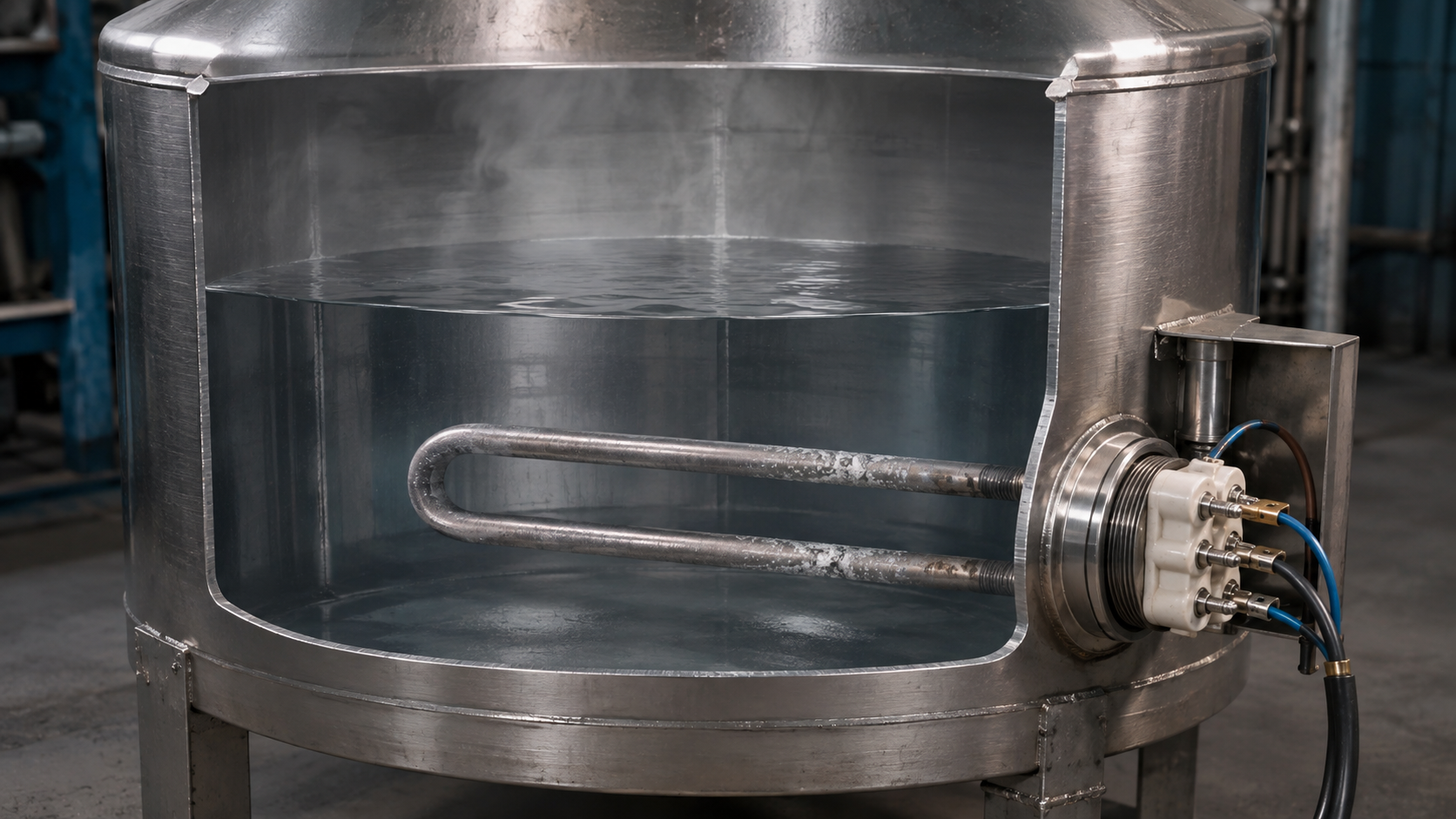

Какой мощности ТЭН нужен на бак 100 литров: расчёт для технологических задач

Для инженера-теплотехника вопрос «сколько киловатт нужно на 100-литровый бак» без исходных данных звучит некорректно. Мощность нагревательного элемента определяется не объёмом, а количеством энергии, которое необходимо передать жидкости. Нагрев 100 кг воды от 15 до 90 °C требует около 31 МДж (8,7 кВт·ч), но это лишь отправная точка расчёта. Дальше в дело вступают время нагрева, теплопотери корпуса, свойства среды и схема подключения. Разберём методику подбора ТЭНа для промышленного бака на 100 литров — от формулы до конкретных параметров изготовления.

Расчёт мощности: сколько киловатт нужно для нагрева 100 л воды

Базовая формула теплотехники: Q = c · m · ΔT, где c — удельная теплоёмкость среды (для воды 4,18 кДж/(кг·°C)), m — масса, ΔT — разность температур. Мощность нагревателя: P = Q / t, где t — время в секундах. Для воды массой 100 кг и ΔT = 60 °C (нагрев от 15 до 75 °C) получаем Q = 4,18 · 100 · 60 = 25 080 кДж. Если нужно нагреть за 2 часа, требуемая мощность без учёта потерь составит 25 080 / (2 · 3600) ≈ 3,48 кВт.

Для практических расчётов удобна сокращённая формула для воды в баке объёмом 100 л:

P (кВт) = 0,116 · ΔT / t (в часах)

Например, для ΔT = 75 °C и времени нагрева 1,5 часа мощность составит 0,116 · 75 / 1,5 = 5,8 кВт. Это значение без учёта теплопотерь и допуска по ГОСТ 13268-88, который допускает отклонение мощности от номинальной в пределах +5/−10%. Чтобы фактические 5,4 кВт (при номинале 6 кВт) гарантированно обеспечили нагрев, в расчёт закладывают коэффициент запаса 1,15–1,25.

Теплопотери бака: чего не хватает в идеальной формуле

Расчётная мощность по формуле Q = c · m · ΔT справедлива для идеально изолированной ёмкости. В реальных условиях — цех, котельная, открытая площадка — бак теряет тепло через стенки, зеркало жидкости и фланцевые соединения. Интенсивность потерь зависит от материала стенки (сталь, нержавейка, полипропилен), наличия теплоизоляции и разницы температур между средой и окружающим воздухом.

Для неутеплённого стального бака на 100 л при ΔT = 60 °C потери могут достигать 300–500 Вт·ч. Если время нагрева велико (3–4 часа), к расчётной мощности добавляют 20–30%. В утеплённых емкостях с пенополиуретаном или минеральной ватой коэффициент запаса снижают до 10–15%. Проще всего сразу заложить запас и выбрать ТЭН мощностью на ступень выше расчётной — при прочих равных это сократит время выхода на режим и компенсирует погрешности исходных данных.

Однофазное или трёхфазное подключение: как это влияет на выбор ТЭНа

Для бака 100 л доступны два варианта:

• один ТЭН мощностью до 6 кВт на напряжение 220 В — ток превысит 27 А, потребуется отдельная линия и магнитный пускатель;
• трёхфазный блок из трёх элементов (звезда на 380 В) — каждый элемент работает на фазном напряжении 220 В, общая мощность распределяется по фазам, ток в линии снижается.

Для однофазного ТЭНа сопротивление рассчитывается как R = U² / P. Для элемента 5 кВт на 220 В: R = 220² / 5000 ≈ 9,68 Ом, ток I = P / U ≈ 22,7 А. Питание такого нагревателя в промышленной сети 380 В недопустимо без трансформатора.

При трёхфазном подключении звездой на элемент приходит фазное напряжение 220 В. Если нужна суммарная мощность 6 кВт, используется три элемента по 2 кВт. Сопротивление каждого: R = 220² / 2000 = 24,2 Ом. Линейный ток: I = P_общая / (√3 · U_линейного) = 6000 / (1,73 · 380) ≈ 9,1 А — это в три раза меньше, чем при однофазной схеме. Для бака 100 л трёхфазное решение предпочтительнее, когда мощность превышает 4–5 кВт.

Конструкция ТЭНа под бак 100 л: длина, материал, резьба

Даже точно рассчитанная мощность не даст результата, если ТЭН не подходит по геометрии и материалу оболочки. Для бака объёмом 100 л рабочая длина погружной части обычно составляет от 300 до 600 мм — в зависимости от высоты ёмкости и места установки. Диаметр корпуса выбирается из диапазона 4–32 мм, для воды и водных растворов типичны 10–16 мм. Если бак имеет штуцер, подбирается одиночный ТЭН с мелкой резьбой: G1/2", G3/4", M22×1,5. Для мощных блок-ТЭНов (3–6 кВт) используют фланцевые резьбы G1,5", G2" или M48×2 — под ключ-шестигранник.

Материал оболочки определяется средой и температурой:

• Сталь 10 — для воздуха, масла и сухих сред;
• AISI 304 (08Х18Н10) — вода и пар до 200 °C, универсальный вариант для пищевых жидкостей;
• 12Х18Н10Т (цельнотянутая труба) — агрессивные растворы, химические ванны;
• титан — морская вода, хлориды, кислоты.

Для бака с питьевой водой достаточно AISI 304 (08Х18Н10). Для обогрева масла применяют сталь 10, для гальванических ванн — титан или 12Х18Н10Т. Нагревательная спираль внутри — нихром в периклазе, что обеспечивает равномерную передачу тепла и длительный ресурс.

Практический пример: подбор ТЭНа под конкретную задачу

Было: технолог цеха использует серийный ТЭН на 2,5 кВт для нагрева 100 л водного раствора от 20 до 80 °C. Время нагрева — более трёх часов, раствор остывает быстрее, чем прогревается, производительность не устраивает.

Решение: пересчитали по формуле: ΔT = 60 °C, время желаемое — 1,5 часа. Мощность без потерь — 4,6 кВт. Добавили 20% на неидеальную изоляцию — получили 5,5 кВт. Заказали блок-ТЭН на 6 кВт (три элемента по 2 кВт) с фланцем G1,5", длиной 450 мм из AISI 304 (08Х18Н10). Время нагрева сократилось до 1 часа 20 минут, мощность соответствует фактическому нагреву даже с учётом допуска −10% по ГОСТ 13268-88.

Итог: для бака 100 л нельзя назвать универсальную мощность. Один и тот же объём может требовать от 2 до 12 кВт в зависимости от ΔT, времени нагрева и теплопотерь. Рассчитайте мощность по формуле 0,116 · ΔT / t (часы), прибавьте 20% запаса, выберите схему подключения и материал по свойствам среды. Если остаются сомнения — отправьте техзадание на расчёт инженеру: производство ТЭН-Миасс изготавливает нагреватели по размерам, по чертежу или по вашей фотографии с линейкой, партия от 1 штуки, типовой срок — 5–10 рабочих дней.
