Картриджный ТЭН для плиты: как подобрать диаметр и посадку без зазора

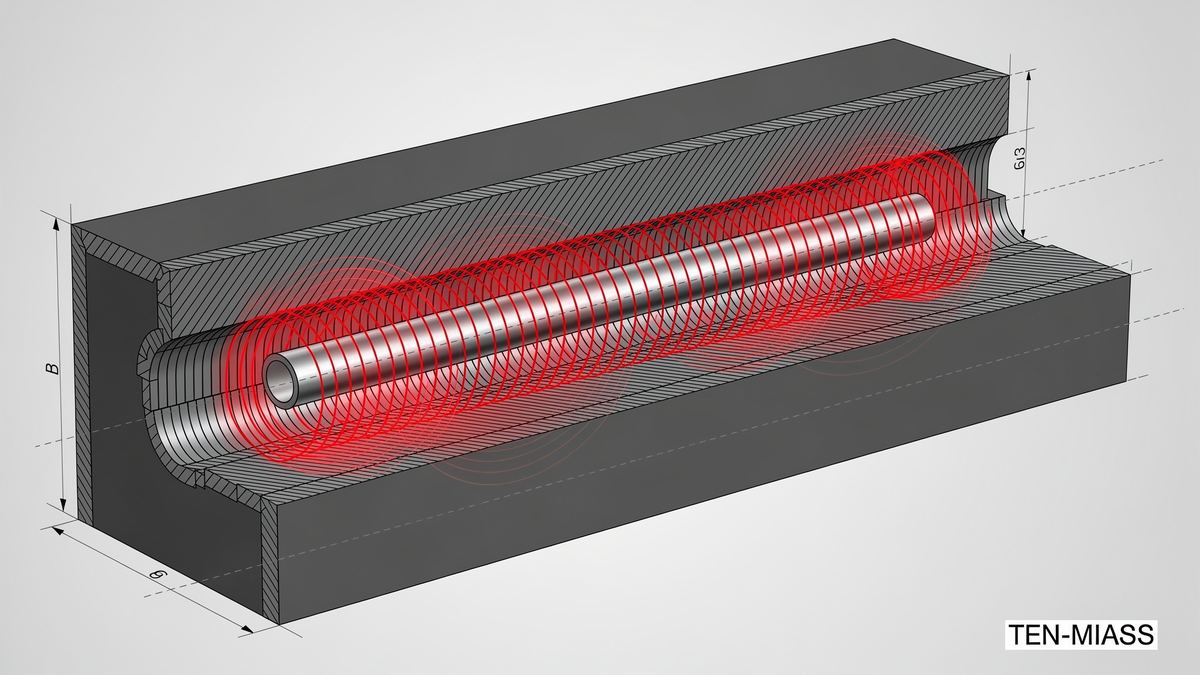

Картриджный ТЭН вставляется в высверленное отверстие в теле металлического блока или плиты и греет через прямой контакт с металлом. Для контактного нагрева допустимая ваттная нагрузка по ГОСТ 13268-88 держится в пределах 3–5 Вт/см², а зазор между диаметром отверстия и диаметром картриджа не должен превышать 0,05–0,1 мм: больший зазор режет теплопередачу и сжигает нагреватель изнутри за пару месяцев вместо паспортных лет. Делаем картриджные ТЭН от 1 шт по чертежу или фото плиты, срок 7–14 дней.
Почему посадка важнее мощности
Отверстие под картридж на 0,3 мм больше диаметра нагревателя, и ресурс падает в 4–5 раз. Воздушная прослойка вокруг активной зоны проводит тепло на порядок хуже прямого контакта металл-металл, поэтому ТЭН начинает работать при температуре оболочки в 1,5–2 раза выше расчётной, лишь бы протолкнуть ту же мощность через зазор. В итоге паспортные 8–10 тысяч часов превращаются в 1,5–2 тысячи, а сама плита при этом греется медленнее и неравномернее, чем должна.
Что такое картриджный ТЭН
Патронный (картриджный) нагреватель устроен как трубка из стали с нихромовой спиралью внутри, засыпанная периклазом (оксидом магния) для изоляции и теплопередачи. В отличие от классического трубчатого ТЭНа, который крепится снаружи через фланец или гайку, картридж целиком уходит внутрь металла: под него сверлят отверстие в плите, блоке пресс-формы, валу или жарочной поверхности промышленной плиты. Подробнее устройство разобрано в статье «Что представляет собой патронный ТЭН?».
Производим картриджи диаметром от 4 до 32 мм и длиной от 30 мм. Для плит и пресс-форм чаще всего берут диапазон 6–25 мм по диаметру и 50–600 мм по длине активной зоны. Под более крупные и длинные каналы делаем блочные сборки из нескольких картриджей.
Таблица подбора картриджного ТЭН для плиты
| Диаметр, мм | Мощность при q≈4 Вт/см² | Длина активной зоны | Материал оболочки | Применение |
|---|---|---|---|---|
| 6 | ~50 Вт | 60 мм | сталь 10 | горячий канал, мелкая пресс-форма |
| 8 | ~100 Вт | 100 мм | сталь 10 | штампы, узлы пресс-форм |
| 10 | ~190 Вт | 150 мм | сталь 10 / AISI 304 | плиты общего назначения |
| 12 | ~300 Вт | 200 мм | сталь 10 / AISI 304 | плиты вулканизационных прессов |
| 16 | ~500 Вт | 250 мм | AISI 304 / 12Х18Н10Т | кухонные промышленные плиты |
| 20 | ~750 Вт | 300 мм | 12Х18Н10Т | жарочные поверхности, пищевые плиты |
| 25 | ~1250 Вт | 400 мм | AISI 321 (08Х18Н10Т) | массивные блоки термопрессов |
Мощность в таблице ориентировочная, посчитана при ваттной нагрузке q = 4 Вт/см² (это середина нормы 3–5 Вт/см² для контактного нагрева металла). Точную цифру считаем под ваш чертёж: другая длина активной зоны или другая среда контакта сдвигают мощность.
Пример расчёта: сколько ватт нужно плите пресс-формы
Задача: плита вулканизационного пресса, отверстие под картридж 12 мм, активная зона нагрева 200 мм.
При допустимой ваттной нагрузке q = 4 Вт/см² (норма контактного нагрева 3–5):
P = q × S = 4 × 75,4 = 301 Вт → берём картридж 300 Вт
Если в то же отверстие поставить картридж 500 Вт, ваттная нагрузка вырастет до 6,6 Вт/см², что выше верхней границы 5. Оболочка перегреется, периклаз внутри спечётся быстрее нормы, ресурс упадёт с 8–10 тысяч часов до 2–3 тысяч.
По ГОСТ 13268-88 у картриджа 300 Вт на 220 В допуск мощности +5/−10 %, то есть реально он выдаёт от 270 до 315 Вт. Через R = U²/P это сопротивление 153,7–179,3 Ом, по этому коридору проверяют нагреватель мультиметром при входном контроле.
Материал оболочки: что выбрать под вашу плиту
- Сталь 10: сухой контакт с металлом, воздух, масло. Дешевле, для пищевого производства не подходит.
- AISI 304 (08Х18Н10): там, где возможна влага, конденсат, пар.
- 12Х18Н10Т, цельнотянутая: пищевые плиты и умеренно агрессивные среды.
- Титан: редко, под сильно агрессивную химию (кислоты, хлориды, гальванику).
По умолчанию для нержавейки в агрессивной среде берём AISI 321 (08Х18Н10Т, «10Т»): титан-стабилизированная сталь, устойчивее обычной 304. 316L предлагаем только если технолог настаивает конкретно на ней.
Есть плита или пресс-форма под картриджный ТЭН?
Пришлите фото плиты с линейкой в кадре или чертёж, посчитаем мощность по ваттной нагрузке и назовём срок в день обращения.
Оформить заказ Расчёт по чертежу или фото: точная цена зависит от диаметра, длины и материала оболочки.Что прислать нам для расчёта
- диаметр отверстия под картридж (или желаемый диаметр), мм
- полная длина картриджа и длина активной (нагреваемой) зоны, мм
- рабочая температура плиты и время выхода на неё
- напряжение питания: 220 В однофазное или 380 В
- материал плиты и среда контакта: сухой металл, влага, пищевой продукт, агрессивная химия
- количество картриджей на одну плиту
- нужен ли отдельный канал под термопару или термопреобразователь
Разбор, как формулировать эти параметры и на что смотреть при подборе диаметра и мощности, есть в статье «Как подобрать патронный ТЭН по диаметру и мощности?». Если у вас плита пресс-формы с гибким или хомутовым обогревом каналов, смотрите отдельно «Хомутовый (ленточный) ТЭН для пресс-форм и шнеков экструдера».
