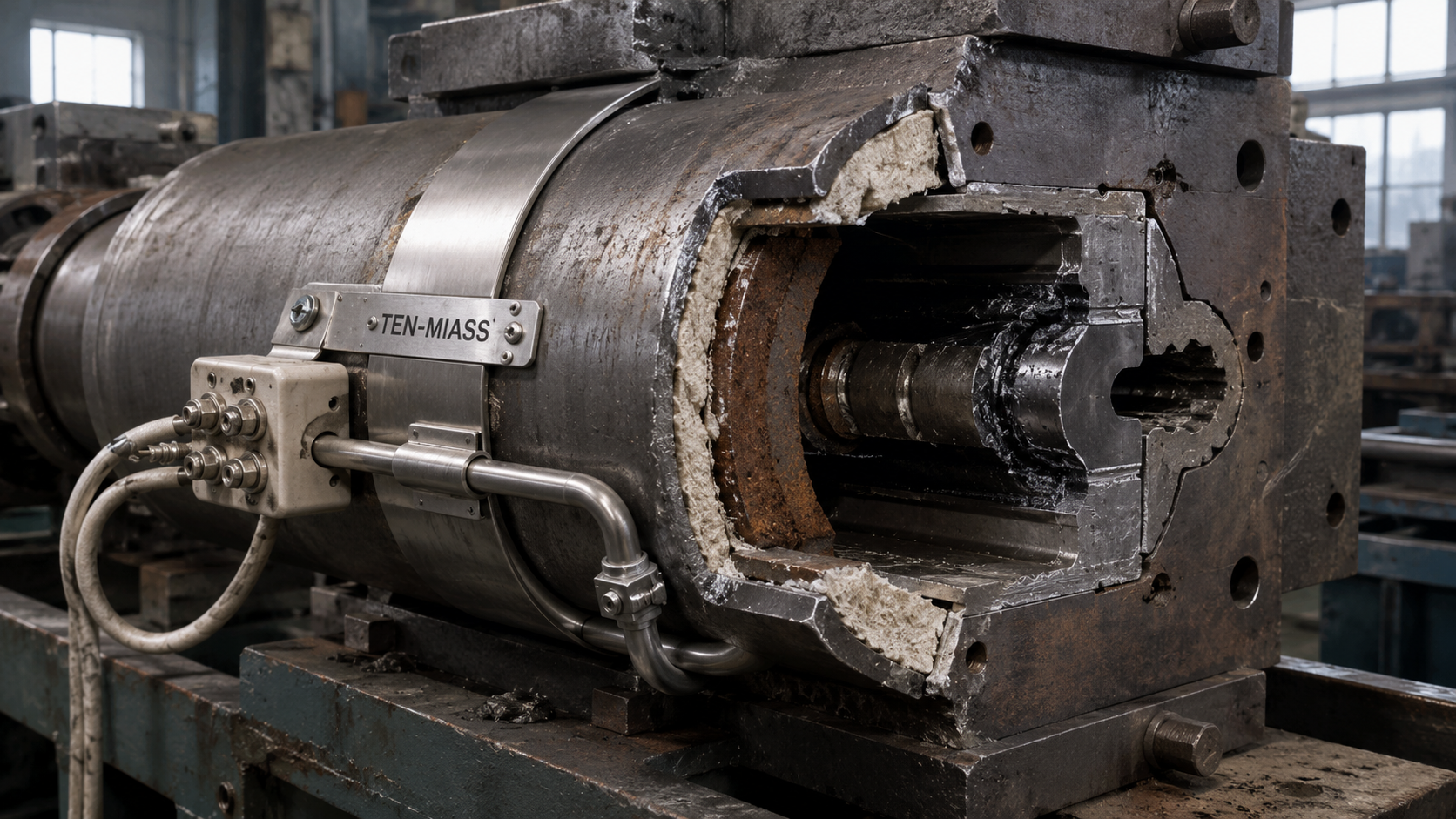

Хомутовый (ленточный) ТЭН для пресс-форм и шнеков экструдера: конструкция, расчёт и точный подбор под вашу задачу

Ленточный нагреватель — стандартный инструмент температурной подготовки пресс-форм, горячеканальных плит, шнеков экструдеров и шлангов трубопроводов. В заводском каталоге такой ТЭН есть в виде готовой позиции с шагом мощности 0.5–2 кВт, но в реальной оснастке почти всегда нужен не «каталожный» вариант, а ТЭН, рассчитанный под конкретную геометрию зоны нагрева, плотность компоновки и скорость выхода на рабочий режим. Разберём, как читать маркировку ленточных нагревателей, по каким формулам считать сопротивление и почему серийный образец почти всегда проигрывает ТЭНу, изготовленному под чертёж.

Конструкция и материалы ленточного ТЭНа

Хомутовый ТЭН — это трубчатый электронагреватель, согнутый в кольцо или дугу и зафиксированный на охватываемой поверхности. Наружный слой сжимает лента из нержавеющей стали; внутри трубки, как и в любом ТЭНе, находится нихромовая спираль в магнезитовой засыпке (периклазе). От стандартного патронного нагревателя ленточный отличается тем, что рабочая зона изогнута по радиусу, а выводы выходят через специальный уплотнительный узел. Для пресс-форм обычно применяют ТЭН с шириной ленты 12–65 мм, для шнеков — до 120 мм, но точные размеры всегда привязаны к чертежу оснастки.

Корпус хомутового ТЭНа выполняется из тех же материалов, что и другие промышленные нагреватели:

• Сталь 10 — для сухих камер, воздушных зон, масла и сред без агрессивных компонентов;
• AISI 304 (08Х18Н10) — универсальный вариант для воды и пара до 200 °C, а также для пресс-форм с умеренными температурами;
• AISI 321 (08Х18Н10Т) — добавка титана стабилизирует сталь против межкристаллитной коррозии, применяется при циклическом нагреве до 350–450 °C;
• AISI 316 (10Х17Н13М2) или Inconel 600 (ХН78Т) — если среда содержит хлориды или рабочая температура превышает 500 °C.

При заказе ленточного ТЭНа по фотографии вышедшего из строя нагревателя важно указать не только диаметр охвата, но и ширину ленты, тип выводов (винт, шпилька, гибкая клемма) и способ крепления стяжки. Стандартный ГОСТ 13268-88 допускает отклонение мощности +5/−10% от номинала. На практике это означает, что нагреватель 1000 Вт может выдать 900–1050 Вт. Для точного расчёта сопротивления используют формулу R = U² / P — например, ТЭН 2 кВт на 220 В имеет сопротивление 220² / 2000 ≈ 24,2 Ом. Допуск по сопротивлению по тому же ГОСТу несимметричный: −4/+11%.

Расчёт мощности ленточного ТЭНа для пресс-формы

Мощность хомутового нагревателя подбирают не по каталогу, а по трём параметрам: масса формы, требуемая скорость нагрева и потери тепла в рабочем режиме. Для чернового ориентира используют удельную мощность на площадь контакта: 3–6 Вт/см² для алюминиевых форм, 2–4 Вт/см² для стальных. Но для точного технического задания инженеру нужно посчитать тепловой баланс.

Пример «было/стало» из практики ТЭН-Миасс. Заказчик из цеха литья под давлением обратился с жалобой на перегрев краёв пресс-формы: стоял ленточный ТЭН 2,5 кВт шириной 40 мм, охватывающий цилиндрическую вставку диаметром 150 мм. Температура рабочей зоны достигала 260 °C, но фланцу и центральному каналу не хватало тепла — продукт остывал в зоне литника. Расчёт по балансу показал: для равномерного прогрева достаточно 2,2 кВт, но с шириной ленты 50 мм и тем же радиусом. Нагрев перераспределился по большей поверхности, мощность стала соответствующей задаче, а перепад температур снизился с 18 до 4 °C.

Для трёхфазной схемы (если предусмотрено подключение «звезда» на 380 В) сопротивление ветви считается по формуле R = U_линейное² / (3 × P_элемента). Например, при мощности одной ветви 3 кВт каждая спираль должна иметь сопротивление около 380² / (3 × 3000) ≈ 16,1 Ом. Только в этом случае ток по фазам будет симметричным и ТЭН прослужит расчётный срок.

Таблица выбора оболочки хомутового ТЭНа

Почему не стоит универсально ставить AISI 304 для всех случаев? В пресс-форме без влаги и кислоты нержавеющая сталь не даёт преимуществ в ресурсе, а цена такой оболочки на 20–30% выше стали 10. Для шнеков экструдера, работающих с полимерами, лучший выбор — цельнотянутая бесшовная труба 12Х18Н10Т: она не имеет шва, который может стать очагом коррозии из-за попадания расплава под оболочку.

Типовые требования к точному изготовлению под чертёж

Хомутовый ТЭН под заказ от 1 штуки изготавливается по эскизу или по фотографии старого нагревателя с указанием размеров. Достаточно прислать:

• внутренний диаметр охвата (для пресс-формы — диаметр цилиндра, для шнека — диаметр хвостовика);
• ширину ленты и длину выводов;
• напряжение питания (220 В или 380 В);
• рабочую температуру и среду, с которой контактирует ТЭН;
• тип клемм — винтовые, шпильки M4/M5, гибкие выводы из термостойкого провода.

Диаметр трубки, из которой гнётся ленточный нагреватель, завод выбирает в диапазоне от 4 до 32 мм, длина от 30 до 6000 мм. Для хомутовых ТЭНов с малым радиусом гиба важно, чтобы изгиб приходился на участок трубы без шва — поэтому цельнотянутая труба при прочих равных предпочтительнее сварной.

Если у вас уже есть установочное место под ТЭН, снимите точный отпечаток дуги или сделайте слепок пластилина. Пришлите его фото с линейкой — технолог восстановит геометрию до миллиметра, и партия от одной штуки будет выпущена за 5–10 рабочих дней.

Полезные цифры для расчёта по ГОСТ 13268-88

Диаметры оболочек, используемых в ленточных ТЭНах — 8, 10, 12, 16 мм. Для пресс-форм с высокими требованиями к равномерности нагрева целесообразно брать трубу 10 мм и ширину ленты, перекрывающую зону максимального теплоотвода. Не забывайте: при работе от регулятора с фазовым управлением на ТЭН может приходиться не синусоидальное напряжение, и средняя мощность будет отличаться — это нормально, но в ТЗ нужно указывать номинальную мощность при полном включении.
