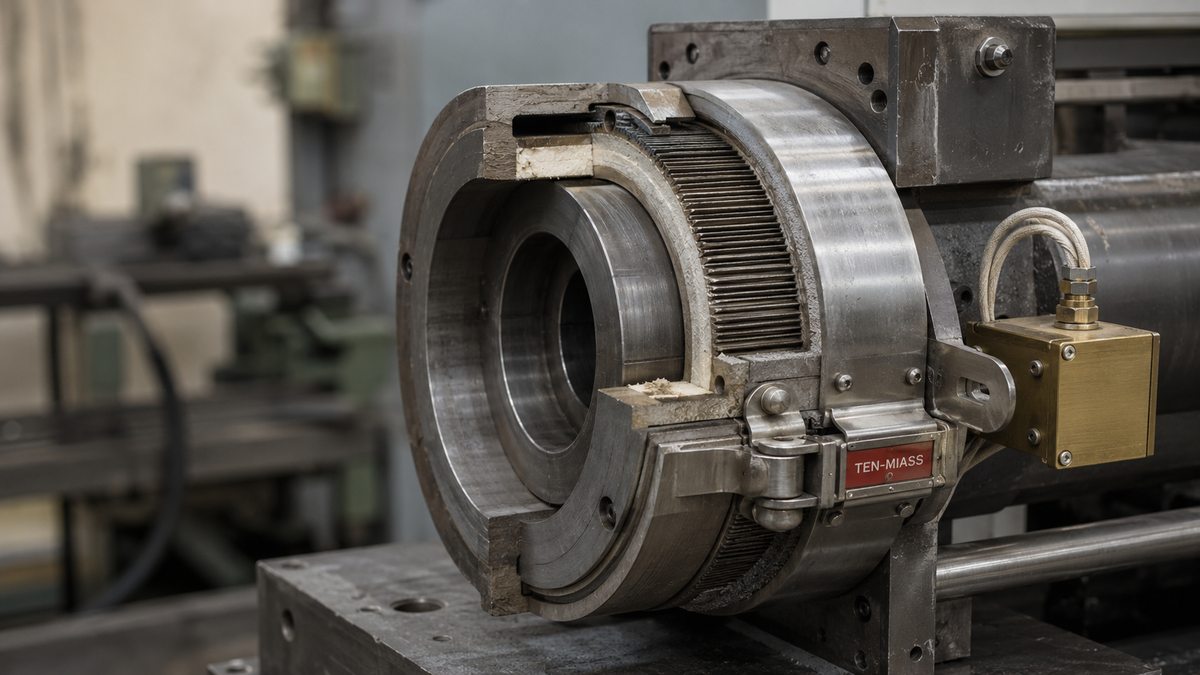

Хомут Ø100 мм на стволе шнек-машины в разрезе: срез оболочки, миканитовая изоляция и нихромовая лента внутри.
Что такое кольцевой миканитовый нагреватель
Хомутовый (его же называют кольцевым или бандажным) миканитовый нагреватель - это плоский «пирог» из слюды и нихрома, свёрнутый в кольцо и зажатый стальной оболочкой на посадочном стволе. Работает так: ток идёт по нихромовой ленте, лента греется, тепло через миканит и стальную оболочку передаётся стволу, ствол греет расплав пластика или содержимое ёмкости.
Слои по разрезу изнутри наружу:
- Внутренний слой миканита - 0,3-0,5 мм, ложится на ствол.
- Нихромовая лента (Х20Н80) - сечение 0,2×2 мм или 0,3×3 мм в зависимости от мощности, укладывается зигзагом.
- Верхний слой миканита - 0,3-0,5 мм, разделяет ленту и оболочку.
- Стальная оболочка - нержавейка AISI 304 или оцинкованная сталь 0,8 мм, с продольным замком.
- Клеммный узел - керамическая колодка или фибергласовый провод под скобой.
- Стягивающая планка с винтом М6-М8 или скоба-защёлка.
Где используют хомут Ø100 мм
Внутренний диаметр 100 мм - типовой размер для малых экструдеров, ТПА и инжекторов пластика с диаметром шнека 30-45 мм (диаметр ствола как раз ~100 мм по наружке). Из наших последних заказов:
- Экструзионная линия по кабельной изоляции - 3 хомута по 100 мм на зону дозирования.
- Малый ТПА до 60 г отливки - 2 хомута на цилиндр.
- Инжектор для ПЭТ-преформ - 4 хомута на разные зоны нагрева.
- Экструдер для 3D-печати филамента (диаметр ствола 100 мм) - 1 хомут.
- Промышленный клеевой пистолет с большим бачком, реже - вулканизационные пресс-формы для резины.
Для трубопроводов и ёмкостей Ø100 мм тоже подходит, но там чаще ставят гибкие силиконовые нагреватели - они дешевле и монтируются проще.
Ширина и мощность: таблица под 100 мм
Ширина хомута (высота ленты вдоль оси ствола) выбирается по длине зоны нагрева. Мощность привязана к ширине через удельную поверхностную нагрузку - на миканите держат 2-4 Вт/см² длительно, короткими периодами до 5. Если насчитать больше, миканит выгорает.
| Ширина ленты, мм | Площадь поверхности, см² | Мощность 220 В, Вт | Уд. нагрузка, Вт/см² |
|---|---|---|---|
| 30 | 94 | 200-300 | 2,1-3,2 |
| 40 | 126 | 300-500 | 2,4-4,0 |
| 50 | 157 | 500-700 | 3,2-4,4 |
| 65 | 204 | 700-1000 | 3,4-4,9 |
| 80 | 251 | 1000-1500 | 4,0-5,9 |
| 100 | 314 | 1500-2000 | 4,8-6,4 |
Верхние значения по мощности в каждой строке - предельные. Если оборудование работает круглосуточно, безопаснее взять ниже на 10-15 %. По нашим сервисным возвратам, хомуты, работавшие на 5-6 Вт/см², выходили из строя через 3-6 месяцев; на 3-4 Вт/см² - работают годами.
Как замерить старый хомут перед заказом
Если оригинал сгорел, оплавился и рассыпается, всё равно снимайте размеры до утилизации. Нужны шесть цифр:
- Внутренний диаметр D в холодном состоянии, штангенциркулем в двух перпендикулярных плоскостях. Возьмите среднее.
- Ширина ленты B - вдоль оси ствола, край до края миканитовой части, без буртов клеммника.
- Толщина пакета t - снаружи от ствола до внешней стали, обычно 8-12 мм.
- Мощность и напряжение - с бирки, а если бирка выгорела - с шильдика оборудования или из паспорта.
- Тип и длина выводов - фибергласовый провод, металлорукав, клеммная колодка; длина от корпуса хомута до штатного разъёма.
- Тип застёжки - винтовая планка (болты М6/М8), скоба «замок», хомут-стяжка.
Если есть возможность прислать сам хомут (даже сгоревший) - присылайте, разберём и повторим один-в-один. Двух снимков в перпендикулярных проекциях с линейкой обычно тоже достаточно.
Развёртка хомута Ø100 мм - чертёж в текст-графике
Полезно перед заказом видеть, что мы сделаем. Развёртка - это пакет в плоском виде до сворачивания в кольцо. Длина развёртки = π × D = 3,14 × 100 ≈ 314 мм, плюс замок 15-20 мм на нахлёст.
Тип застёжки - три рабочих варианта
Хомут должен плотно прилегать к стволу без зазоров, иначе тепло не передаётся, а миканит перегревается изнутри. Варианты стяжки:
- Винтовая планка - две стальные пластины по краям разъёма, между ними два болта М6 или М8. Универсально, стягивает сильно, разбирается за минуту. Наш вариант по умолчанию.
- Скоба-защёлка - быстрый монтаж без инструмента, но усилие меньше. Годится, если хомут снимается часто.
- Хомут-стяжка (типа Norma) - стальная лента с червячной пряжкой. Дешевле, но со временем ослабевает от нагрева и вибрации, приходится подтягивать.
Что часто путают
Пришедшие заявки на «хомутовый ТЭН 100 мм» бывают четырёх разных изделий. Разница по конструкции и цене - в 3-5 раз, важно называть правильно:
| Тип | Что внутри | Макс. t, °C | Наш срок |
|---|---|---|---|
| Миканитовый хомут | слюда + нихромовая лента | 450 | 5-10 дней |
| Керамический хомут | Al₂O₃-бусы + нихромовая проволока | 700 | 10-14 дней |
| Гибкий силиконовый | силикон + резистивная нить | 230 | под заказ |
| Патронный ТЭН в блок | оболочка + периклаз + спираль | 750 | 7-14 дней |
Если по бирке было 350-400 °C и полимер - почти всегда миканит. Если 500-700 °C и что-то плавильно-литейное - керамика. Если тонкая гибкая манжета на бачке - силикон.
Соседние размеры и близкие статьи
Мы уже подробно писали по хомутам меньших размеров и по другим конфигурациям, посмотрите - там есть цифры под конкретные ситуации:
- Хомутовый ТЭН Ø100 мм высота 45 мм 300 Вт - типовая заявка на ТПА
- Хомутовый миканитовый нагреватель Ø36 мм ширина 40 мм - для тонких стволов
- Хомутовый ТЭН Ø100 мм на 300 Вт - короткий разбор параметров
Нужен хомут Ø100 мм под ваш экструдер или ТПА?
Пришлите фото старого хомута с линейкой или размеры (D, B, мощность, напряжение, тип вывода). Скажем срок и цену в течение рабочего дня, сделаем за 5-10 дней.
Оставить заявкуКак мы делаем хомут по образцу
- Получаем заявку с фото или чертежом, при необходимости уточняем размеры по звонку.
- Согласовываем чертёж развёртки, тип застёжки, длину и тип вывода.
- Выставляем счёт (по образцу - обычно без предоплаты для повторных клиентов, для новых 50/50).
- Раскрой миканита и нихромовой ленты по развёртке, укладка зигзагом с расчётным шагом.
- Сборка пакета, обжим в стальной оболочке на оправке Ø100 мм.
- Прозвонка на сопротивление, испытание изоляции 1500 В, замер мощности под нагрузкой.
- Отгрузка СДЭК/ПЭК со всеми документами (паспорт, УПД, при необходимости - сертификат соответствия).
