Экструдер встал. Секция нагрева не держит температуру — хомутовый ТЭН 100 мм перегорел, а стандартного замену найти не удаётся. Оригинальный нагреватель не поставляют, аналог из Китая ждать 30 дней. Производство стоит.

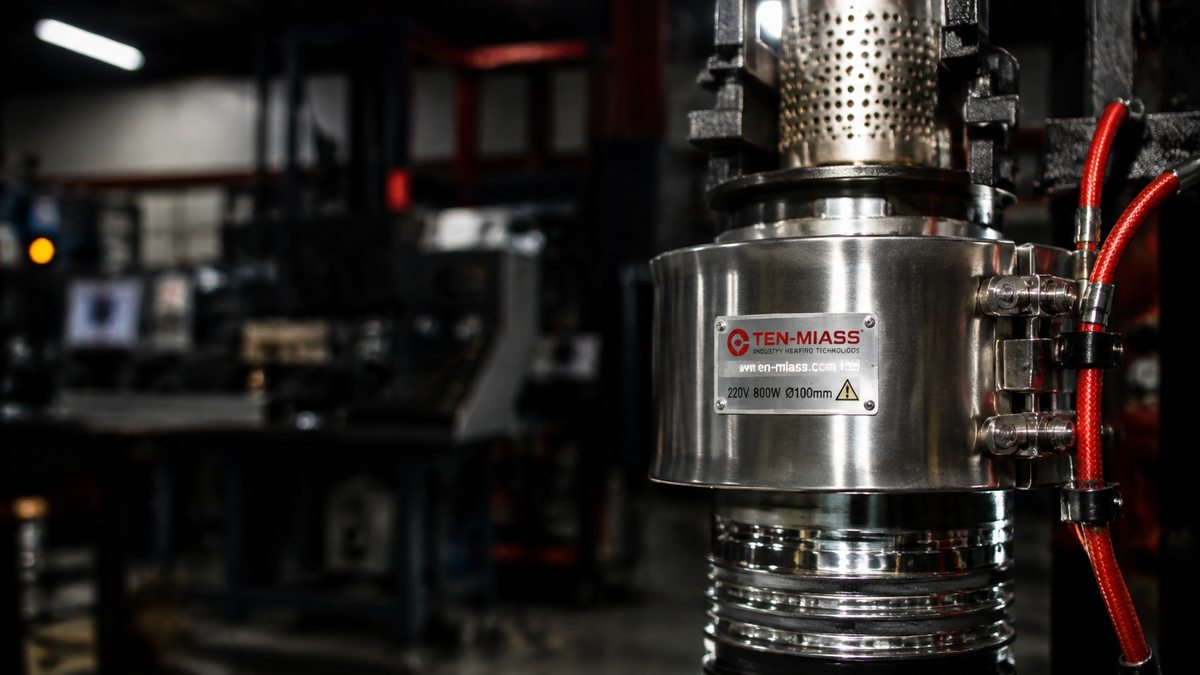

Хомутовый (кольцевой, бандажный) ТЭН охватывает цилиндр снаружи и нагревает его через тепловой контакт по всей окружности. Это основной тип нагревателя для секций экструдеров, литьевых машин, горячих каналов пресс-форм. Диаметр 100 мм — типовой для нагревательных цилиндров пластикаторов в линиях для переработки полиолефинов и ПВХ.
Мощность 300 Вт при таком диаметре не случайная цифра. Это точное поддержание температуры в конкретной секции: не разогрев с нуля, а удержание рабочего режима 180-350°C при уже прогретом цилиндре. Одна секция работает в связке с несколькими другими, и перегрев соседнего участка разрушает структуру материала.
Конструкция и параметры
Хомутовый ТЭН диаметром 100 мм состоит из нихромовой спирали, запрессованной в магнезит внутри нержавеющей трубки, свёрнутой в кольцо. Кольцо разрезное — затягивается болтом или пружиной прижима. Контакт с цилиндром должен быть плотным: зазор 0,1 мм уже снижает теплопередачу и ускоряет перегрев оболочки.
Материал оболочки — нержавеющая сталь 12Х18Н10Т. Она держит рабочую температуру до 400°C, не окисляется в условиях промышленного цеха, не реагирует на конденсат технологических масел.
Типовые параметры хомутовых ТЭН 100 мм
| Параметр | Значение |
|---|---|
| Внутренний диаметр кольца | 100 мм (посадка по цилиндру) |
| Мощность | 300 Вт |
| Напряжение | 220В или 380В (по схеме питания) |
| Ширина бандажа (высота кольца) | 30, 40, 50, 60, 80 мм — по месту |
| Материал оболочки | 12Х18Н10Т (нержавейка) |
| Рабочая температура | до 400°C |
| Тип крепления | хомут с болтом М6 или пружинный |
| Выводы | прямые или под углом 90° — по заявке |
| Длина выводов | 200-400 мм, указывается при заказе |
| Тип наконечников | клеммы КЛППУ, кольцевые, без наконечника |
Что нужно знать при заказе
Диаметр 100 мм — это внутренний диаметр кольца, равный наружному диаметру вашего цилиндра. Прежде чем оформлять заявку, проверьте штангенциркулем: отклонение в 2 мм уже скажется на тепловом контакте. Если цилиндр изношен или некруглый — сообщите, подберём допуск.
Ширина бандажа определяется доступным пространством между фланцами секции. Типовой шаг: 30, 40, 50 мм. Для 300 Вт при диаметре 100 мм удельная мощность комфортная — можно брать ширину от 40 мм без риска перегрева поверхности.
Напряжение — уточните по паспорту контроллера или по маркировке старого ТЭН. Одно кольцо на 220В или три кольца в звезде от 380В — разные схемы, разная нагрузка на автомат. Если маркировка стёрта — пришлите фото клеммника, определим вместе.
Выводы: стандарт — прямые, длина 300 мм, клеммы КЛППУ под болт М4. Если нужно под угол 90° или другая длина — указывайте сразу в заявке, переделка после изготовления невозможна.
Почему ТЭН горит раньше срока
Три главные причины отказа хомутовых ТЭН на экструдерах:
- Плохой тепловой контакт с цилиндром. Нагреватель не отдаёт тепло в металл, перегревает сам себя изнутри. Болт хомута должен быть затянут с моментом 6-8 Нм.
- Превышение рабочей температуры. Термопара стоит не в зоне нагрева или врёт — контроллер гонит ТЭН выше допустимого. Проверьте показания при стабильном режиме.
- Попадание влаги в выводы. При остановке линии конденсат затекает внутрь клеммника. Изоляционный хомут на выводы закрывает проблему.
Если ТЭН горит чаще чем раз в полгода на одной секции — стоит проверить контроллер, а не только менять нагреватель.
