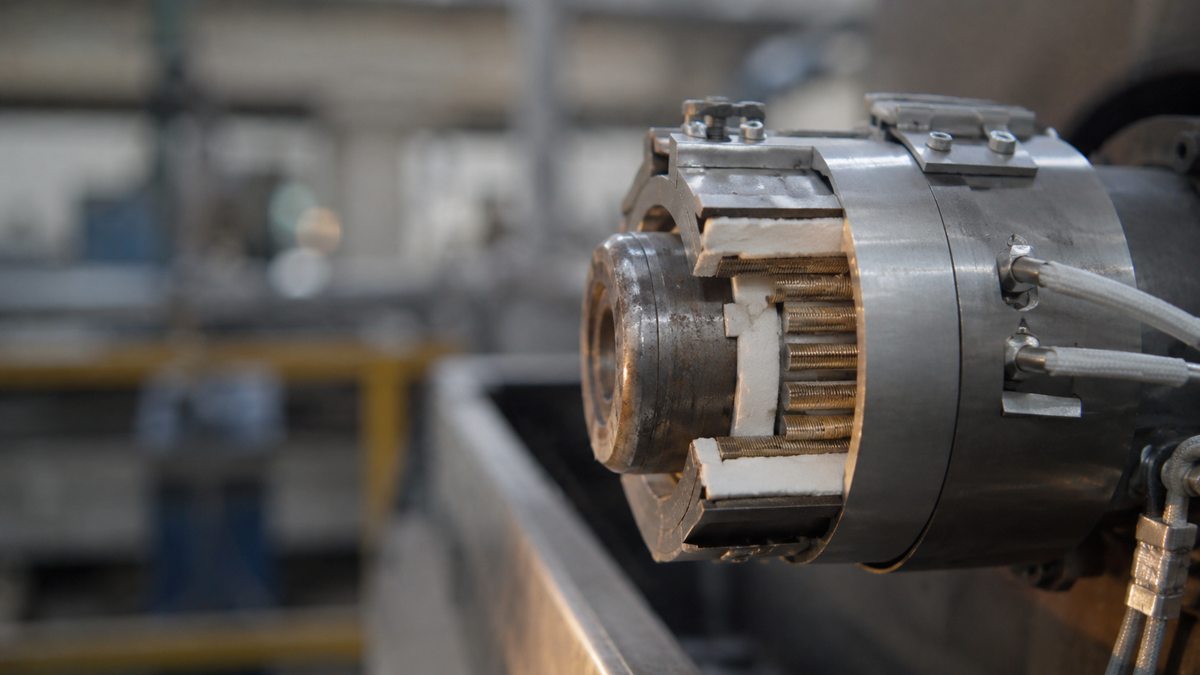

Хомутовый миканитовый нагреватель D36 мм × 40 мм 180 Вт: изготовление
Цилиндр термопластавтомата диаметром 36 мм разбит на несколько зон нагрева по длине. Каждая зона требует отдельного нагревательного элемента. Хомутовый миканитовый нагреватель D36 мм шириной 40 мм при мощности 180 Вт даёт поверхностную мощность 3,97 Вт/см² по формуле P/(π×d×h) = 180/(3,14×3,6×4,0). Это нормальная рабочая нагрузка для нагрева полиолефинов PP и PE при температурах 200-230°C без перегрева обмотки.
Конструкция хомутового миканитового нагревателя
Основа нагревателя — нихромовая лента, намотанная в плоскость между двумя слоями миканита. Миканит здесь представляет собой спрессованную слюду в связке со стеклотканью: материал выдерживает температуры до 350°C и хорошо передаёт тепло без электрического контакта с цилиндром.
Снаружи весь пакет обжимается стальной полосой с затяжным болтом. Именно этот болт-хомут дал название конструкции. При затяжке нагреватель плотно прижимается к цилиндру по всей площади контакта.
Принципиальное отличие от трубчатого ТЭН в том, что миканитовый нагреватель плоский: он огибает цилиндр снаружи без воздушного зазора. Трубчатый ТЭН крепится в пазах или гнёздах и греет через зазор, что увеличивает тепловое сопротивление.
Вывод кабеля бывает двух видов. Одиночный — оба провода выходят в одном месте, удобно при ограниченном пространстве вокруг цилиндра. Двойной — провода выходят с разных сторон нагревателя, что снижает нагрузку на место вывода при вибрации.
Сравнение миканитового и трубчатого (ТЭН) нагревателя для цилиндра ТПА
| Параметр | Миканитовый | Трубчатый ТЭН |
|---|---|---|
| Теплоконтакт с поверхностью | Плотный, по всей площади | Через воздушный зазор или пазы |
| Макс. рабочая температура | 350°C | 700°C (оболочка AISI 316) |
| Ресурс при вибрации | Средний (слюда хрупкая) | Высокий (монолитная оболочка) |
| Стоимость | Ниже | Выше при той же мощности |
| Скорость выхода на режим | Быстрее (нет зазора) | Медленнее при наличии зазора |
| Ремонтопригодность | Не ремонтируется, замена | Не ремонтируется, замена |
Таблица стандартных хомутовых нагревателей для цилиндров ТПА
| Внутр. D (мм) | Ширина (мм) | Мощность (Вт) | Напряжение (В) | Тип вывода |
|---|---|---|---|---|
| 30 | 40 | 150 | 220 | Одиночный |
| 36 | 40 | 180 | 220 | Одиночный |
| 40 | 40 | 220 | 220 | Двойной |
| 50 | 50 | 350 | 220 | Двойной |
| 60 | 60 | 500 | 220 | Двойной |
Выделена строка с позицией D36 мм × 40 мм 180 Вт, описанной в этой статье. Если нужный типоразмер отсутствует в таблице — изготавливаем по указанным размерам.
Как определить параметры нагревателя для замены
Правильная замена требует трёх точных размеров.
- Внутренний диаметр: измерить диаметр самого цилиндра ТПА, а не наружный диаметр старого нагревателя. Нагреватель в снятом состоянии обычно разжат и показывает диаметр больше номинального.
- Ширина: по ширине зоны нагрева на цилиндре или по ширине старого нагревателя в сжатом (рабочем) положении.
- Мощность: читать с шильдика на самом нагревателе или из паспорта ТПА в разделе электрооборудования зон нагрева.
Если шильдик не читается или его нет: измерить сопротивление нагревателя омметром в холодном состоянии и рассчитать мощность по формуле P = U²/R. При U = 220 В и R = 268 Ом получаем 180 Вт — именно параметры нашей позиции.
Напряжение в сети ТПА уточнять отдельно: большинство станков работают от 220В на зоны нагрева через трансформатор, но встречаются и трёхфазные схемы.
Заказать хомутовый миканитовый нагреватель
Изготавливаем по чертежам и размерам. Партия от 1 шт. Срок 7-14 рабочих дней. Доставка по России.
