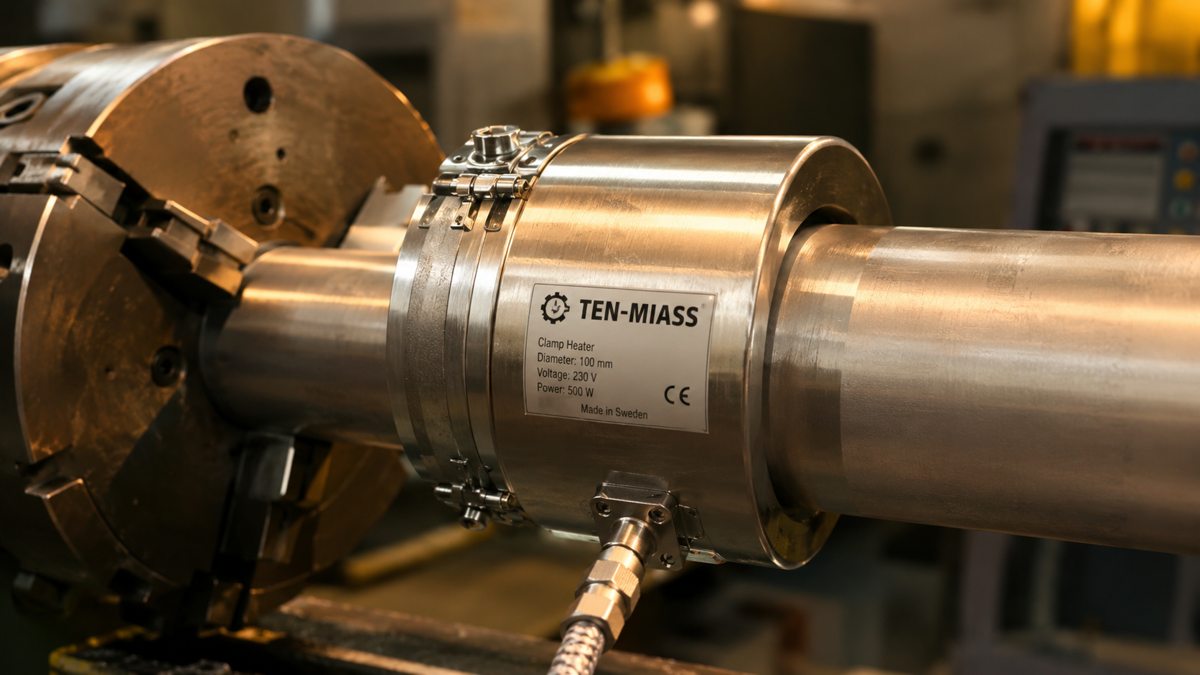

Хомутовый ТЭН D100 высота 45 мм 300 Вт 220В — изготовление
Хомутовый ТЭН с внутренним диаметром 100 мм и высотой 45 мм при мощности 300 Вт — это не склад, это штучная позиция под конкретное оборудование. Серийно таких не делают. Приходит заявка: «Нужен хомутовый ТЭН D100, высота 45 мм, 300 Вт, 220В». Первый вопрос — на что ставите и какая среда нагрева. Второй — есть чертёж или только параметры? От этого зависит материал оболочки и конструкция хомута.
Конструктив хомутового ТЭН D100
Хомутовый ТЭН охватывает цилиндрическую поверхность снаружи. Состоит из двух полукольцевых половинок, стянутых болтами М6. Внутренний диаметр 100 мм означает, что нагреватель садится на трубу или цилиндр с наружным диаметром 100 мм. Зазор между хомутом и поверхностью — 0,5–1 мм для плотного теплового контакта.
При высоте 45 мм рабочая зона трубки ТЭН составляет около 30–35 мм. Оставшееся уходит на загибы и контактные шпильки. Чтобы уложить 300 Вт при 220 В в такой высоте, используем трубку диаметром 8 мм. При трубке 6,3 мм мощность 300 Вт в этом размере не вытянуть без перегрева спирали и деградации оксида магния внутри.
Параметры изделия
| Параметр | Значение |
|---|---|
| Внутренний диаметр | 100 мм |
| Высота хомута | 45 мм |
| Мощность | 300 Вт |
| Напряжение | 220 В (по запросу 380 В) |
| Диаметр трубки | 8 мм |
| Удельная нагрузка | 3,5–4 Вт/см² |
| Температура поверхности | до 400°C (AISI 321) |
| Спираль | нихром Х20Н80 |
| Контактные шпильки | М4 или М5, нержавейка, L=20 мм |
| Хомут | сталь оцинкованная 1,5 мм, болты М6 |
| Масса | 150–180 г |
Материал оболочки — выбор под среду
Три основных варианта под разные задачи:
- Сталь 10 — воздух, масло, сухие среды. Самый распространённый вариант для промышленных экструдеров и литьевых машин, где среда сухая и температура не превышает 300°C.
- AISI 304 (08Х18Н10) — вода, пар, нейтральные среды. Для нагрева жидкостей подходит при удельной нагрузке до 2,5 Вт/см². У нашего ТЭН 300 Вт этот показатель выше, поэтому для воды применяют редко.
- 12Х18Н10Т (AISI 321) — пищевые и агрессивные среды, температура до 400°C. Если нагреваете масла с добавками, химически активные вещества или нужна санитарная очистка паром.
Для большинства запросов на хомутовые ТЭН под экструдеры берём AISI 304 или AISI 321. Сталь 10 дешевле, но при нагреве влажных сред или паром через год-два появляется ржавчина.
Где применяется хомутовый ТЭН D100
Основные области — нагрев цилиндрических узлов промышленного оборудования:
- Цилиндры и сопла экструдеров (пластик, резина, пищевые продукты)
- Литьевые машины под давлением — зоны нагрева бочки
- Нагрев трубопроводов в технологических линиях
- Поддержание температуры в гидравлических системах (нагрев масла)
- Прогрев деталей перед прессованием или сваркой
D100 с высотой 45 мм — компактная зона нагрева. Если нужно греть длинный цилиндр, устанавливают несколько хомутов с шагом, управляя каждым независимо через термопары. Это стандартная схема для 3–5-зонного экструдера.
Что нужно для заказа
Для точного расчёта и изготовления нужны:
- Внутренний диаметр (D100 уже есть)
- Высота хомута (45 мм)
- Мощность и напряжение (300 Вт / 220 В)
- Материал оболочки (сталь 10, AISI 304, 12Х18Н10Т)
- Рабочая среда (воздух, масло, вода, пар, химия)
- Максимальная рабочая температура
- Тип вывода (шпильки, провод, длина выводов)
Если есть старый нагреватель — пришлите фото с линейкой. Снимаем все размеры и делаем точную копию или аналог с улучшенным материалом.
Сроки и отгрузка
Изготавливаем за 7–14 рабочих дней после согласования параметров. Это не условный срок: включает намотку спирали из нихрома Х20Н80, набивку трубки, термообработку, сварку хомута, контроль сопротивления изоляции (не менее 1000 МОм по ГОСТ) и опрессовку давлением 20 атм. Пропускать термический отпуск не рекомендуем — без него трубка при первом разогреве даёт микротрещины в точках изгиба.
Минимальный тираж — 1 штука. Отгружаем СДЭК или ПЭК по всей России и в Казахстан. При тираже от 10 штук делаем скидку и обсуждаем запас на складе.
