Фланцевый ТЭН 400 В: как подобрать и заказать

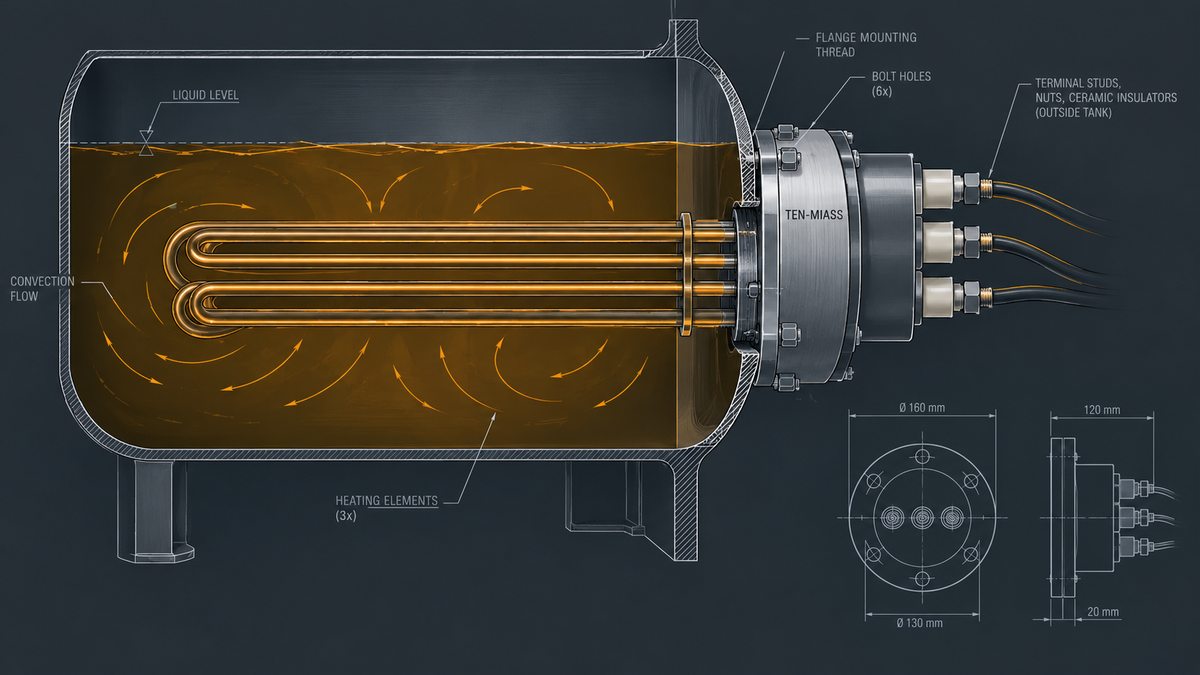

400 В в маркировке почти всегда означает линейное напряжение трёхфазной сети, а не напряжение на самом нагревательном элементе. Элементы внутри блока соединяют звездой (на каждый приходится фазное 230 В) или треугольником (линейное 400 В). Перепутать схему при подключении значит получить втрое большую или втрое меньшую мощность, чем заказывали. Диаметр фланца при этом подбирается отдельно, под горловину конкретного бака.

Почему 400 В не напряжение на спирали

В трёхфазной сети есть два напряжения одновременно. Между любыми двумя фазами (линейное) в России стандартно 400 В. Между фазой и нулевым проводом (фазное) 230 В. Соотношение между ними постоянно: линейное больше фазного в корень из трёх раз, то есть в 1,73 раза.

Блок-ТЭН на 400 В обычно состоит из трёх одинаковых нагревательных элементов, каждый на свою фазу. От того, как их соединили внутри корпуса, зависит, какое напряжение реально приложено к каждому элементу:

• Звезда: один конец каждого элемента идёт на свою фазу, вторые концы соединены в общей точке (нулевой звезде). Элемент работает под фазным напряжением 230 В.
• Треугольник: элемент включён между двумя соседними фазами, то есть под полным линейным напряжением 400 В.

Элемент, рассчитанный на 230 В, не выдержит 400 В на тех же обмотках. Мощность растёт пропорционально квадрату напряжения: (400 ÷ 230)² ≈ 3. Включили звездовый элемент треугольником, получили почти тройную мощность и перегорание за считаные минуты работы.

Таблица подбора по напряжению и схеме

Диаметры и число отверстий ориентировочные, под наши типовые заготовки фланцев. Точная посадка под конкретный бак проверяется по чертежу или замеру, потому что горловины у баков от разных заводов не совпадают даже при одинаковой условной мощности.

Расчёт мощности под конкретный бак

Мощность нагрева жидкости считается формулой P = 0,00116 × V × ΔT / t, где V (объём в литрах), ΔT (разница температур в градусах), t (время нагрева в часах), результат в киловаттах.

Пример из обращения: бак 1000 литров, воду нужно поднять с 15 до 85 °C за 4 часа.

P = 0,00116 × 1000 × 70 / 4 = 81,2 / 4 = 20,3 кВт

Под такую задачу обычно берут блок на 21 кВт с запасом на остывание через стенки, то есть три элемента по 7 кВт на фазу.

Дальше считаем по схеме. В звезде на элемент приходится фазное напряжение 230 В:

Сопротивление элемента R = U² / P = 230² / 7000 = 52 900 / 7000 ≈ 7,6 Ом. Ток через элемент I = P / U = 7000 / 230 ≈ 30,4 А. В звезде линейный ток равен фазному, то есть на вводе блока тоже около 30,4 А на фазу.

В треугольнике тот же элемент работает под линейным напряжением 400 В:

R = 400² / 7000 = 160 000 / 7000 ≈ 22,9 Ом. Ток через элемент I = 7000 / 400 = 17,5 А. Но линейный ток в треугольнике больше фазного в 1,73 раза: 17,5 × 1,73 ≈ 30,3 А.

Итог совпадает: при одинаковой суммарной мощности 21 кВт и одинаковой сети 3х400В ток на вводе блока не зависит от схемы, около 30 А на фазу. Разница только в том, какой сопротивление и ток держит сам элемент внутри корпуса, а это и определяет, на какую схему его изготавливать и собирать.

Как влияет материал и диаметр фланца

Фланец не греет и не считается по формуле мощности, он держит крепёж и герметичность на горловине бака. Выбор идёт от двух вещей: диаметра горловины и среды внутри.

• Диаметр и число отверстий повторяют существующий фланец или штатное посадочное место бака, не наоборот.
• Для воды и пищевых сред нужна нержавейка AISI 304 или 08Х18Н10Т (марка 321), стойкая к окислению.
• Для масла и сухого воздуха хватает стали 10, она дешевле и держит нагрев без контакта с влагой.
• Для агрессивной химии или гальванических сред берут 12Х18Н10Т или титан, но это отдельный расчёт под конкретную жидкость, не базовый вариант.
• Материал прокладки под фланец подбирается под температуру и среду отдельно: силикон, фторкаучук или асбестовый заменитель, в зависимости от задачи.

Расчёт по калькулятору

Цена фланцевого блока считается калькулятором price-calculators.vercel.app, уровень «норма», фланец из обычной стали, без скидки за партию. Для ориентира: блок 9 кВт выходит около 13 700 ₽, блок 12 кВт около 18 300 ₽. Нержавеющий фланец дороже примерно вдвое. Цены при закупке от 10 шт., точный расчёт делаем по чертежу или фото фланца в день обращения.

Что прислать для расчёта

Чтобы посчитать блок и не ошибиться со схемой, нужны пять вещей:

• Диаметр фланца (посадочный, под прокладку) в миллиметрах.
• Количество крепёжных отверстий и их диаметр, либо диаметр болтов.
• Материал прокладки или хотя бы температура и среда, под которую её выбирать.
• Напряжение сети и желаемая схема (звезда или треугольник), если уже известна.
• Объём ёмкости и среда (вода, масло, эмульсия), желаемая температура и время нагрева.

Если бак уже собран, проще сфотографировать старый фланец рядом с линейкой или отправить его нам курьером. По фото с размерами мы считаем посадку точнее, чем по словесному описанию «такой же, как было».
