Фланцевый ТЭН 5 кВт 400 В из нержавейки: подбор параметров, цена и сроки

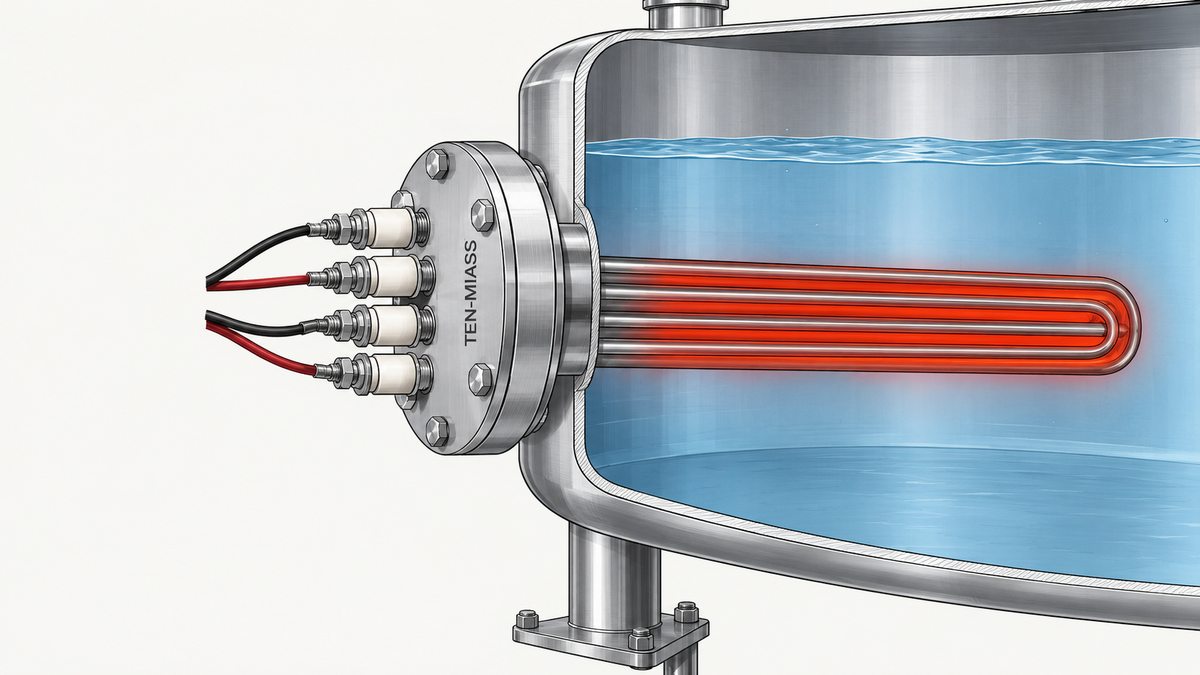

Фланцевый ТЭН 5 кВт в разрезе нержавеющего бака, трубка под водой, клеммы снаружи на фланце

Короткий ответ: для блока-ТЭН 5 кВт под фланец на 400 В номинальное сопротивление R = 400² ÷ 5000 = 32 Ом, коридор по ГОСТ 13268-88 (допуск по мощности +5/−10 %): 30,48-35,56 Ом. 400 В на шильдике не опечатка и не то же самое, что сетевые 380 В: иногда это гармонизированный номинал той же сети, а иногда паспортное напряжение именно этого элемента, зависит от завода и схемы соединения. Материал оболочки: AISI 304 (08Х18Н10) для воды и пара, AISI 321 (08Х18Н10Т) для щелочей, кислотных растворов и хлоридов.

Опубликовано 4 октября 2026 · ТЭН-Миасс

Почему на фланце пишут 400 В, а не 380

В заявках на расчёт фланцевого блока регулярно встречается путаница: клиент присылает фото шильдика, где написано «400 В», и спрашивает, не опечатка ли это вместо привычных трёхфазных 380. Однозначного ответа на все случаи нет, работают два разных объяснения, и какое из них верно, зависит от конкретного завода-изготовителя и схемы подключения элемента.

Первое: в 2014 году электротехника перешла на согласование с международным стандартом МЭК 60038, и линейное напряжение трёхфазной сети 380 В получило параллельный гармонизированный номинал 400 В. Сама сеть физически не изменилась, колебания на вводе как были в районе 380-400 В, так и остались, но часть производителей электрооборудования, включая нагревательные элементы, с тех пор указывает на шильдике именно 400 В как паспортное значение.

Второе: элемент мог быть рассчитан конструктивно именно под 400 В как реальное рабочее напряжение, если несколько ТЭН соединены в звезду с учётом фактического линейного напряжения на вводе, которое у потребителя рядом с подстанцией нередко выше номинальных 380 В. В этом случае 400 В не округление, а инженерное решение под конкретный объект.

Важно для расчёта. Сопротивление элемента всегда считается под то напряжение, что указано на шильдике или в паспорте, а не под «стандартные» 380. Перепутаете напряжение при расчёте R = U²/P, ошибётесь в токе и получите либо недогрев, либо перегрузку по мощности при фактическом подключении.

Сопротивление фланцевого ТЭН 5 кВт на разных напряжениях

Одна и та же мощность 5 кВт даёт разное сопротивление в зависимости от напряжения питания, и коридор допуска у каждого напряжения свой, потому что ГОСТ 13268-88 нормирует не сопротивление напрямую, а мощность, с несимметричным допуском +5/−10 %.

Напряжение	Номинальное R = U²/P, Ом	Коридор ГОСТ 13268-88, Ом
220 В	9,68	9,22-10,76
380 В	28,88	27,50-32,09
400 В	32,00	30,48-35,56

Если при замере мультиметром сопротивление элемента на 400 В выходит за границы 30,48-35,56 Ом, он уже частично вышел из строя, даже если внешне продолжает греть. Для 380 В та же проверка укладывается в 27,50-32,09 Ом, разница в полтора ома между напряжениями на одной и той же мощности, которую легко перепутать, если не смотреть шильдик внимательно.

AISI 304 или AISI 321: что ставить под какую среду

Обе стали нержавеющие, обе визуально одинаковые, но ведут себя по-разному в агрессивной химии, и путаница между ними вторая частая причина, по которой фланцевый ТЭН выходит из строя раньше паспортного срока.

Среда	Причина	Материал
Чистая вода, пар, нейтральные водные растворы	Базовой коррозионной стойкости 304 достаточно, хлоридов и окислителей нет	AISI 304 (08Х18Н10)
Щёлочи, кислотные растворы, оборотная вода с хлоридами	На 304 в хлоридной среде начинается точечная (питтинговая) коррозия	AISI 321 (08Х18Н10Т)
Пищевое производство с частой CIP-мойкой	Хлорсодержащие моющие составы регулярно разрушают пассивный слой 304	AISI 321 (08Х18Н10Т)
Контакт с перекисью водорода, окислителями	Повторные циклы окисления дают питтинг на 304 быстрее, чем кажется по внешнему виду	AISI 321, титан-стабилизированная
Заказ «нержавейка и так нержавейка» без уточнения среды	304 и 321 не взаимозаменяемы для агрессива, разница не видна на глаз	Уточнить среду до заказа

Главная ошибка при заказе нержавеющего ТЭН

Заказывать AISI 304 для агрессивной среды только потому что «нержавейка и так нержавейка», типичная экономия, которая не работает. Точечная коррозия на 304 в хлоридной или щелочной среде появится в любом случае, просто не сразу: первые несколько месяцев оболочка выглядит нормально, а затем в сварных швах и зонах температурного перепада начинаются свищи. Для агрессивной среды берут AISI 321 изначально, а не после первого прогоревшего элемента.

Разница в цене между 304 и 321 на блоке 5 кВт небольшая по сравнению со стоимостью простоя оборудования и повторного заказа через несколько месяцев. Титан-стабилизированная сталь 321 дороже не драматично, а служит в разы дольше именно в той среде, где 304 начинает разрушаться.

Сколько стоит фланцевый ТЭН 5 кВт и сколько делается

Ориентировочная цена блока-ТЭН 5 кВт под фланец из нержавейки составляет около 11 700 ₽ по нашему калькулятору цен, уровень «норма», при закупке от 10 шт. Точная цена считается по фото или чертежу фланца в день обращения, с учётом диаметра фланца, количества и шага болтов, а также выбранной стали. Срок изготовления по чертежу: 7-14 рабочих дней, минимальная партия 1 штука, отгрузка по РФ и в Казахстан.

Что прислать для расчёта

Диаметр фланца и количество болтов, или фото/чертёж старого фланца с размерами
Рабочую среду: вода, пар, щёлочь, масло, кислотный раствор и так далее
Требуемую мощность и напряжение (с указанием, что написано на шильдике, если элемент на замену)
Фото или чертёж оригинального ТЭН с видимой маркировкой, если есть
Как часто работает оборудование: постоянно, посменно, редкими циклами

По этим пяти пунктам обосновывается материал оболочки, считается мощность и количество элементов на фланце, обычно в день обращения.

Нужен фланцевый ТЭН 5 кВт на 400 В под вашу задачу?

Посчитаем сопротивление под фактическое напряжение и подберём материал оболочки под среду. От 1 шт., AISI 304 или AISI 321 по чертежу.

Оформить заказ

Частые вопросы

Почему на фланцевом ТЭН указано 400 В, а не привычные 380?

Есть два объяснения, какое верно, зависит от конкретного завода и схемы. Первое: с переходом на международный стандарт МЭК 60038 линейное напряжение трёхфазной сети 380 В получило параллельный гармонизированный номинал 400 В, и часть производителей указывает на шильдике именно его. Второе: элемент мог быть рассчитан именно под фактическое линейное напряжение на вводе, которое на практике нередко выше 380 В, особенно рядом с подстанцией. В обоих случаях сопротивление нужно считать строго под то напряжение, что указано на шильдике, а не под привычные 380.

Как посчитать сопротивление фланцевого ТЭН на 5 кВт при 400 В?

По формуле R = U²/P: 400² ÷ 5000 = 32 Ом номинально. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности, +5/−10 %, поэтому реальный коридор несимметричный: от 30,48 Ом (при +5 % мощности) до 35,56 Ом (при −10 % мощности). Если измеренное сопротивление выходит за эти границы, элемент уже вышел из строя частично, даже если формально греет.

Чем отличается AISI 304 от AISI 321 для фланцевого ТЭН?

AISI 304 (08Х18Н10) держит воду, пар и нейтральные растворы без хлоридов. AISI 321 (08Х18Н10Т) титан-стабилизированная, устойчива к точечной (питтинговой) коррозии от хлоридов, щелочей и кислотных растворов, а также от частой CIP-мойки хлорсодержащими составами в пищевом производстве. Для любой агрессивной или переменной по составу среды берут 321, для чистой воды и пара хватает 304.

Сколько стоит фланцевый ТЭН 5 кВт из нержавейки?

Ориентировочно около 11 700 ₽ по нашему калькулятору цен, уровень «норма», при закупке от 10 шт. Точная цена считается по чертежу или фото фланца в день обращения, с учётом размера фланца, количества болтов и конкретной среды.

Какой срок изготовления фланцевого ТЭН по чертежу?

7-14 рабочих дней с момента согласования чертежа и оплаты, минимальная партия 1 штука. Отгрузка по РФ и в Казахстан СДЭК или ПЭК.

Что нужно прислать для расчёта фланцевого ТЭН?

Диаметр фланца и количество болтов (или чертёж старого фланца), рабочую среду (вода, пар, щёлочь, масло и так далее), требуемую мощность и напряжение, а также фото или чертёж оригинала, если он есть. По этим данным считается материал оболочки и точная цена.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
