ТЭН на фланце для бака: как подобрать и заказать
Бак на 500 литров, нагрев до 80°C, фланец ДУ 80 — и именно здесь большинство ошибаются: заказывают ТЭН без учёта числа трубок под фланец или берут нержавейку не той марки. В итоге либо не влезает, либо через полгода корродирует в месте сварки.
Ниже — как выбрать правильно, не теряя времени на переделку.
Что такое ТЭН на фланце и где применяется

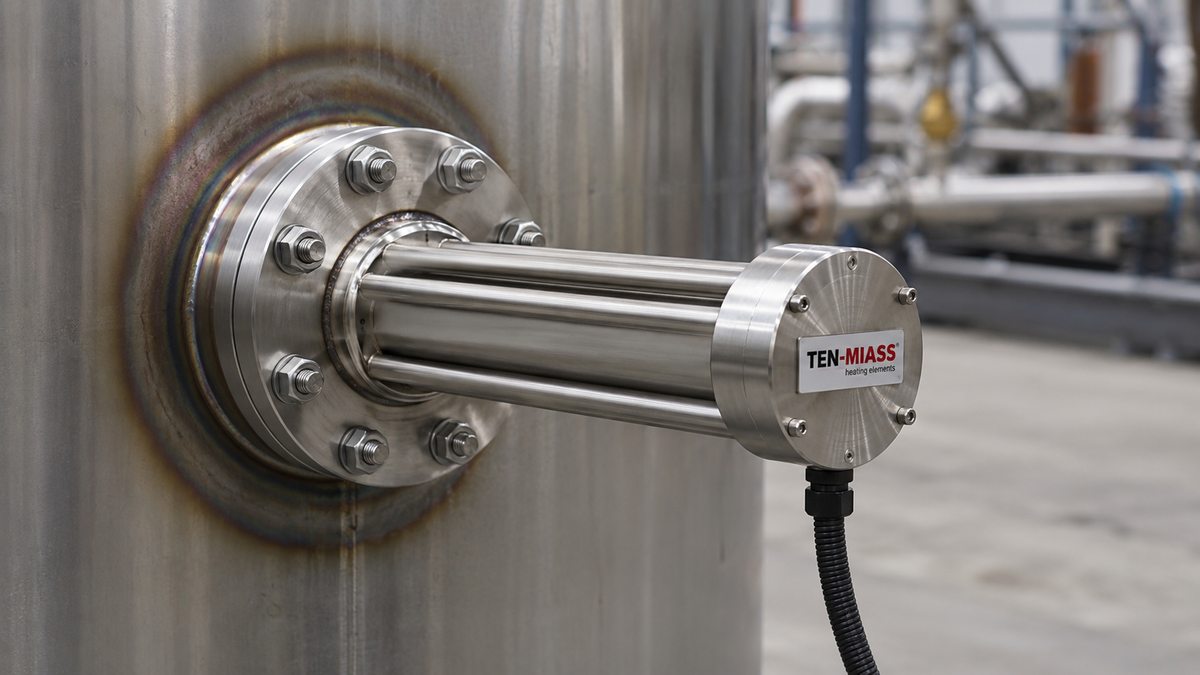

Фланцевый ТЭН — это один или несколько нагревательных элементов (трубок), приваренных или закреплённых к металлическому фланцу. Фланец вкручивается или приваривается к патрубку бака. Такая конструкция удобна тем, что ТЭН можно вынуть без слива всей жидкости — достаточно открутить фланец.
Применяются в накопительных баках горячего водоснабжения, расходных ёмкостях на производстве, ваннах обезжиривания, баках для нагрева масла и технических жидкостей, котловых системах малой мощности.
Расчёт мощности: формула и пример
Отправная точка — сколько тепловой энергии нужно, чтобы нагреть содержимое бака за заданное время.
Где: c — удельная теплоёмкость среды (для воды — 4186 Дж/кг·К), m — масса жидкости в кг (для воды = объём в литрах), ΔT — перепад температуры в Кельвинах (°C), t — время нагрева в секундах.
Пример. Бак 200 л, нагрев с 15 до 65°C за 2 часа:
К расчётной мощности прибавляют 20–30% на тепловые потери через стенки бака и трубопроводы. Итого — заказывают ТЭН на 7–7,5 кВт. Если нагрев нужен быстрее — мощность пропорционально растёт.
Для масла теплоёмкость ниже (1670–2090 Дж/кг·К в зависимости от марки), поэтому при той же мощности масло нагревается быстрее воды, но требует ограничения удельной нагрузки на трубку — иначе пригорает на поверхности.
Параметры для выбора фланцевого ТЭН
- Диаметр и тип фланца — ДУ (DN), давление, резьбовой или приварной
- Количество трубок и их диаметр — определяет суммарную мощность и допустимую удельную нагрузку
- Активная длина трубок — зависит от геометрии бака (высота, расположение патрубка)
- Форма трубок — прямые или U-образные (петлевые)
- Рабочая среда и температура — определяет материал оболочки
- Напряжение питания — 220 В или 380 В, схема соединения
Типы фланцев и вместимость трубок
| Типоразмер фланца | Диаметр отверстия, мм | Трубок ТЭН (d 8–10 мм) | Типичная мощность |
|---|---|---|---|
| ДУ 50 (2") | 50 | 1–3 | до 6 кВт |
| ДУ 65 (2,5") | 65 | 3–5 | до 10 кВт |
| ДУ 80 (3") | 80 | 5–7 | до 15 кВт |
| ДУ 100 (4") | 100 | 8–12 | до 24 кВт |
| ДУ 150 (6") | 150 | до 20 | до 48 кВт |
Расположение трубок на фланце рассчитывается исходя из диаметра трубок и минимального зазора между ними (не менее диаметра трубки). Если фланец нестандартный — присылайте чертёж, размещение считается индивидуально.
Материал оболочки трубок: три варианта
| Материал | Аналог ГОСТ | Среда применения |
|---|---|---|
| Сталь 10 | Ст10 | Воздух, масло, сухой нагрев |
| AISI 304 | 08Х18Н10 | Вода, пар, нейтральные жидкости |
| AISI 321 | 12Х18Н10Т | Пищевые среды, кислоты, агрессивные растворы |
Для баков с водой — по умолчанию AISI 304. Сталь 10 в воде не применяется: окисляется, загрязняет воду, срок службы сокращается в несколько раз. AISI 321 дороже, но оправдан, если среда кислая или содержит хлориды.
Удельная нагрузка на трубку: почему это важно
Слишком высокая удельная нагрузка (Вт/см²) — перегрев поверхности, образование накипи плотным слоем, деградация наполнителя. Для воды рекомендуют не более 2–3 Вт/см², для масла — не более 1–1,5 Вт/см².
Из этого вытекает практическое правило: если нужна большая мощность при компактном фланце — увеличивают длину трубок или их количество, а не удельную нагрузку.
Нужен фланцевый ТЭН для бака?
Изготовим по вашим размерам. Минимум 1 штука, срок 7–14 рабочих дней.
Отправить запрос на расчётСхема подключения: 220 В или 380 В
Для бытовых баков (до 3–4 кВт) — 220 В, одна трубка или несколько параллельно. Промышленные установки от 6 кВт — 380 В, трёхфазная сеть. Трубки соединяют звездой или треугольником в зависимости от напряжения на каждую.
Важно: схему соединения и расположение выводов на фланце нужно оговорить при заказе. Если электрик уже смонтировал шкаф — присылайте схему подключения, адаптируем расположение клемм под неё.
Как заказать ТЭН на фланце в ТЭН-Миасс
Для расчёта и изготовления нужны следующие данные:
- Диаметр и тип фланца (резьбовой / приварной, ДУ, давление)
- Количество трубок и их диаметр (если известны)
- Активная длина трубок или габарит бака
- Требуемая мощность или параметры для расчёта (объём, температуры, время нагрева)
- Рабочая среда и рабочая температура
- Напряжение питания и схема подключения
Если есть чертёж или фото старого ТЭН — это сокращает переписку до минимума. Если точных размеров нет — поможем подобрать по параметрам бака.
Отправляем по всей России через СДЭК и ПЭК, работаем с Казахстаном.
Частые вопросы
Как рассчитать мощность ТЭН для бака?
По формуле Q = c · m · ΔT / t. Пример: бак 200 л, нагрев с 15 до 65°C за 2 часа — около 5,8 кВт расчётных, заказывают 7–7,5 кВт с запасом на потери. Если нужно — посчитаем сами, пришлите параметры.
Какой фланец выбрать?
Исходите из числа трубок. ДУ 50 — до 3 трубок, ДУ 80 — до 7, ДУ 100 — до 12. Если на баке уже есть патрубок — измерьте его диаметр и тип соединения.
Нужен ли термостат?
Для поддержания температуры — да. Термостат устанавливается отдельно в цепи управления. Мы производим только ТЭН; терморегуляторы — у смежников. Если нужны рекомендации по совместимым моделям — спросите при заказе.
Могу ли заказать один ТЭН, не партию?
Да. Минимальная партия — 1 штука. Это стандарт нашей работы, не исключение.
Какой срок изготовления?
7–14 рабочих дней от подтверждения заказа. Срок одинаков для 1 штуки и для партии.
Можно ли заказать по нестандартным размерам?
Можно. Работаем по чертежам. Диаметр трубки — от 4 до 32 мм, длина — от 30 до 6000 мм. Форма — прямая или U-образная. Нестандартный размер не влияет на сроки.
