Блок ТЭН 10 кВт 220 В длина 640 фланец 245 для подогрева масла: производство по чертежу заказчика
Блок ТЭН 10 кВт на 220 В с фланцем Ø245 мм и длиной погружной части 640 мм закрывает баки минерального или трансформаторного масла объёмом 400-800 литров. Ток в одной фазе около 45,5 А: проводку и автомат считают под эту цифру заранее. Ваттную нагрузку на трубках держат в коридоре 2,5-3,5 Вт/см², иначе масло коксуется на оболочке за несколько месяцев. Изготовление по чертежу занимает 7-14 рабочих дней.

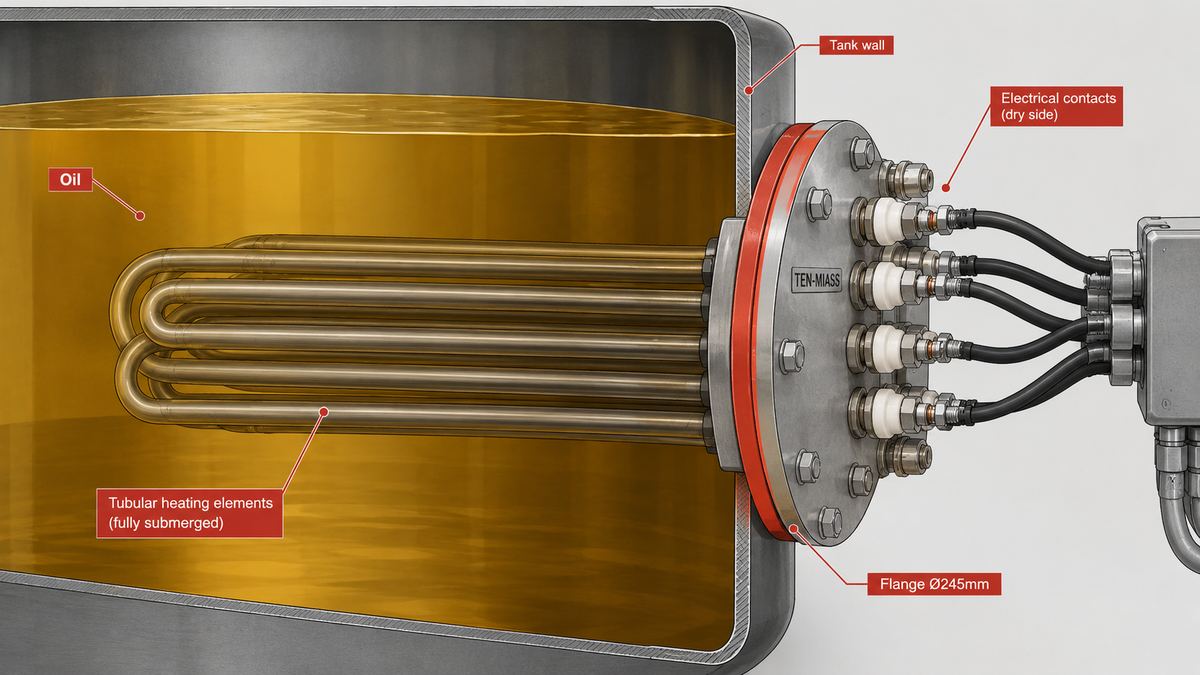

Блок ТЭН в разрезе: трубки под уровнем масла, контакты и клеммы на сухой стороне фланца
Что означают цифры в обозначении блока
245: наружный диаметр фланца в миллиметрах. 640: длина погружной (греющей) части трубок от фланца до нижней точки, а не длина всего блока с клеммной коробкой. На сборочном чертеже эти два размера задают сразу, остальное (число трубок, их диаметр, схема соединения) подбирает производитель под нужную мощность и среду.
Крепёжные отверстия во фланце сверлят под ответный фланец бака, здесь нет единого стандарта: под каждый заказ смотрят чертёж заказчика или снимают размеры с существующего посадочного места. Поэтому блок ТЭН 10 кВт 220 В длина 640 фланец 245 для подогрева масла в большинстве случаев это не каталожная позиция, а изделие под конкретный проём в баке.
Если фланец другого диаметра или посадочные отверстия не совпадают, читайте как выбрать фланец для ТЭНа, там разобраны типовые ошибки с посадкой.
Таблица подбора: что пошло не так
| Признак | Причина | Что менять |
|---|---|---|
| Нагар на трубках за 2-3 месяца | завышена ваттная нагрузка, мощность снята с малой площади | больше трубок или длиннее активная часть, не увеличивать мощность на той же площади |
| Клеммы на фланце греются | окислился контактный болт, ток 45 А идёт через ослабленный контакт | менять болты при каждой замене, затяжка с усилием, болт не тоньше 8 мм |
| Масло сочится по фланцу | неравномерная затяжка или смята прокладка | затягивать крест-накрест, прокладка маслостойкая (NBR или паронит) |
| Трубки прогорают у дна бака | зазор до дна меньше 30-40 мм, трубки касаются дна | брать блок короче либо увеличить глубину бака под монтаж |
| Масло темнеет и пахнет гарью быстрее нормы | оболочка работает близко к температуре вспышки масла | поставить термостат, ограничить нагрев ниже точки вспышки |
Пример расчёта ваттной нагрузки
Формула одна и та же для любой среды: q = P / S, где S = π × d × L это площадь активной части трубки. Для масла результат должен попасть в 2,5-3,5 Вт/см².
Берём 8 U-образных трубок диаметром 12 мм на общую мощность 10 кВт. На одну трубку приходится 10000 / 8 = 1250 Вт. Активная часть каждой трубки (две ветви по 600 мм) разворачивается в 1200 мм.
S = π × 1,2 см × 120 см = 452 см²
q = 1250 / 452 = 2,76 Вт/см², укладывается в коридор 2,5-3,5 Вт/см² для минерального масла.
Если ту же мощность собрать на 5 трубках вместо 8, на трубку придётся 2000 Вт при той же площади: q = 2000 / 452 = 4,42 Вт/см², перегруз в 1,3 раза, оболочка будет коксоваться. Чтобы вписаться в норму при 5 трубках, активная длина должна быть не меньше 1516 мм на трубку.
Отсюда главная ошибка при заказе: запас по мощности не спасает, если его не поддержать запасом по площади. Десять киловатт можно собрать и на пяти трубках, и на двенадцати: цифра на бирке будет одна и та же, а срок службы разный в несколько раз.
Подключение: какой ток и допуск по ГОСТ
10 кВт при 220 В это около 45,5 А (I = P / U = 10000 / 220 ≈ 45,45 А). Бытовая розетка на 16 А такой ток не держит, нужен отдельный автомат на 50 А и кабель сечением от 6 мм² по меди.
ГОСТ 13268-88 нормирует допуск не сопротивления, а мощности: +5% / −10% от номинала. Для 10 кВт это коридор 9,0-10,5 кВт, что соответствует току 40,9-47,7 А. Через R = U²/P номинальное сопротивление блока как единой нагрузки составляет 4,84 Ом, а коридор по допуску мощности даёт 4,61-5,38 Ом (R_min = 220²/10500 ≈ 4,61 Ом, R_max = 220²/9000 ≈ 5,38 Ом). Писать «допуск ±10% по сопротивлению» неверно: коридор несимметричный, потому что несимметричен сам допуск мощности. Подробнее разбор формулы в статье ГОСТ 13268-88 простыми словами.
На практике блок на 10 кВт собирают из нескольких групп элементов, и прозвонить его как один резистор не всегда показательно. Проще замерить ток под нагрузкой мультиметром с клещами и сравнить с расчётными 45,5 А.
Материал оболочки и наполнитель
Для чистого минерального или трансформаторного масла обычно хватает стали 10 (углеродистая), она дешевле и не хуже держит такую среду, если масло без воды и кислот. Нержавейку AISI 304 или 321 берут, когда в масле есть присадки, периодически попадает влага, либо рабочая температура выше обычной. Наполнитель это периклаз (оксид магния) высокой чистоты: примеси снижают сопротивление изоляции и дают утечку тока на корпус.
Для более мощных блоков от 50 кВт и выше устройство немного другое, разбор в статье блок ТЭН 50-100 кВт: устройство и подбор.
Монтаж: фланец и зазор до дна бака
Фланец крепится к ответному фланцу бака через маслостойкую прокладку (NBR или паронит). Затягивать болты нужно равномерно, крест-накрест: перекос сминает прокладку с одной стороны, и через месяц там появляется течь.
Длина 640 мм: расстояние от фланца до конца трубок. Между концом трубок и дном бака оставляют зазор не менее 30-40 мм. Если трубки лежат на дне или зазор меньше, масло в этой точке не обновляется конвекцией, перегревается и прогорает оболочку именно там, а не по всей длине равномерно.
Сколько стоит и что прислать для расчёта
По калькулятору цен ten-miass.ru на уровне «норма» блок-ТЭН мощностью 10 кВт в стальном исполнении стоит от 11 700 ₽*. Это ориентир для типовой конфигурации. Блок с фланцем Ø245 мм и погружной длиной 640 мм под масло это изделие по чертежу, поэтому точная цена и срок считаются по фото или эскизу в день обращения.
Для расчёта пришлите:
- чертёж или фото фланца с размером Ø245 мм и расположением крепёжных отверстий
- длину погружной части: 640 мм (от фланца до конца трубок)
- объём бака в литрах
- тип масла (минеральное, трансформаторное, гидравлическое и т.д.)
- рабочую температуру масла и есть ли термостат
* Цены при закупке от 10 шт. Точный расчёт по чертежу.
