ТЭНБ 15 кВт G2 нержавеющий U-образный: подбор параметров, цена и сроки
ТЭНБ 15 кВт G2 — блочный нагреватель с присоединительной резьбой 2 дюйма (G2), собранный из трубчатых элементов, изогнутых в букву U. На 380 В три фазы по 5 кВт соединены звездой: сопротивление одной фазы — около 9,6 Ом, норма по ГОСТ 13268-88 — 9,2–10,7 Ом. На 220 В те же элементы включаются параллельно, суммарное сопротивление — 3,2 Ом (норма 2,8–3,6 Ом). Форма нестандартная: цену и срок — обычно 7–14 рабочих дней — считаем по фото или чертежу в день обращения.

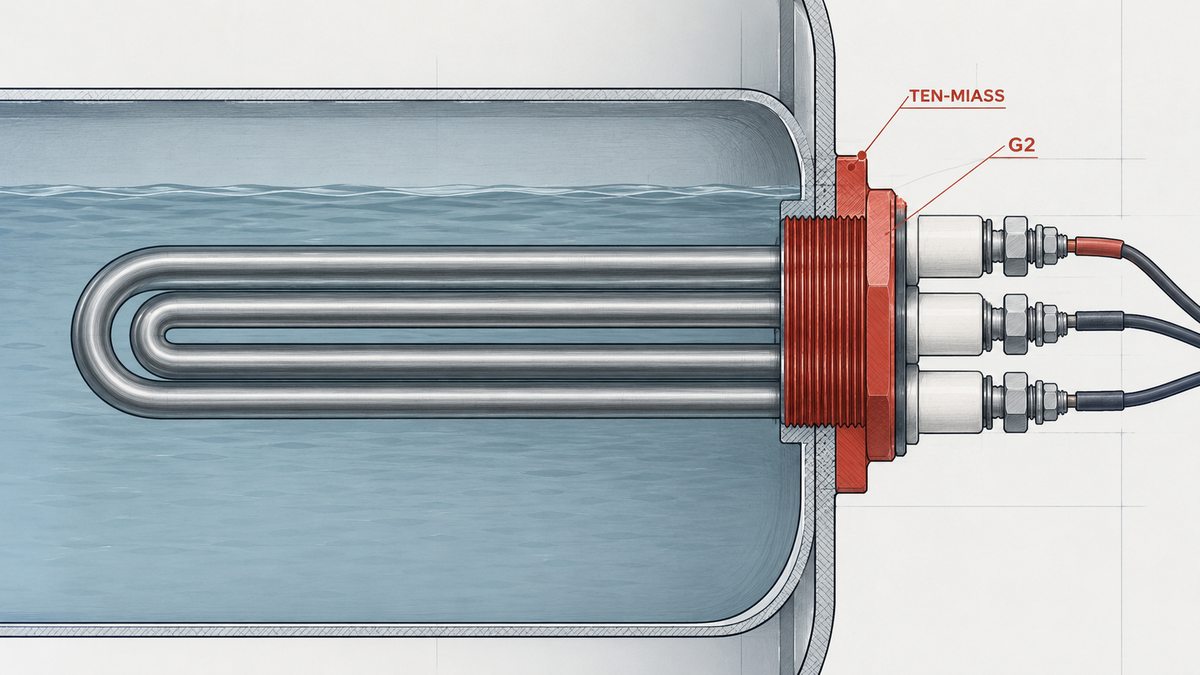

Схема ТЭНБ 15 кВт G2: трубки полностью в среде, клеммы и резьба — на сухой стороне фланца
Зачем трубку гнут в U, а не ставят прямую
При 15 кВт и ограниченном диаметре фланца G2 (2 дюйма) прямая трубка попросту не умещается в баке нужной длины без превышения удельной нагрузки на поверхность. Изгиб в форме буквы U вдвое удлиняет активную часть в том же посадочном окне фланца — удельная мощность на см² трубки падает, ресурс растёт. Это не эстетика, а способ втиснуть нужную мощность в ограниченный габарит бака.
Элементы блока завариваются в общий фланец G2 на одной стороне: вода или масло контактируют только с трубками, все контактные шпильки, гайки, керамические изоляторы и провода остаются снаружи, на сухой стороне. Это стандартная компоновка для блок-ТЭНов любой формы — прямых, U-образных или шпилечных.
Материал оболочки: 304 или 321
Для обычной воды и большинства технических жидкостей хватает AISI 304 — стандартная пищевая нержавейка, устойчивая к влажной среде без хлоридов и окислителей. Если среда агрессивная — перекись водорода, хлорированная вода, пищевые кислоты — ставим титан-стабилизированную сталь 08Х18Н10Т (AISI 321): медь и латунь в контакте с перекисью разлагают её, а 321 держит эти среды без ускоренной коррозии. 316L предлагаем только если среда явно требует молибденовой добавки — это не базовый выбор, а решение под конкретную химию.
Сопротивление по ГОСТ 13268-88: пример расчёта
ГОСТ нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для блока 15 кВт это коридор 13,5–15,75 кВт. Пересчитать коридор в Ом помогает формула R = U² / P — но подставлять нужно напряжение и мощность той части блока, которую реально меряешь щупами.
| Схема питания | Что измеряем | Расчёт | Норма, Ом | Коридор ГОСТ |
|---|---|---|---|---|
| 220 В, элементы параллельно | между вводными клеммами блока | 220² ÷ 15000 | 3,23 | 2,76–3,58 |
| 380 В, три фазы звездой | между фазой и нейтралью (один элемент) | 380² ÷ 15000 | 9,63 | 9,17–10,70 |
Блок на 220 В обычно собран из трёх элементов по 5 кВт, включённых параллельно: при прозвонке щупами между вводными клеммами мультиметр видит всю параллельную группу сразу, отсюда и низкое значение 3,23 Ом. На 380 В те же три элемента включены звездой — щупы ловят сопротивление одного элемента (фазы), поэтому цифра в три раза выше. Путаница между этими двумя схемами — частая причина, почему мастер меряет «не те» Омы и решает, что блок неисправен.
Пример расчёта: хватит ли 15 кВт на бак
Заявка: бак 500 литров, нужно поднять температуру с 20 до 60 °C (ΔT = 40 °C) за 1,5 часа. Формула мощности: P = 0,00116 × V × ΔT / t.
P = 0,00116 × 500 × 40 / 1,5 = 23,2 / 1,5 = 15,47 кВт
Расчётные 15,47 кВт укладываются в верхнюю границу допуска ГОСТ для блока 15 кВт (15,75 кВт) — брать запас по мощности отдельным блоком не нужно, штатный ТЭНБ 15 кВт справится. Если бы расчёт дал 17–18 кВт, разговор пошёл бы уже про соседний типоразмер, а не про запас «на всякий случай» у этого же блока — запас нужен по площади нагрева, а не по лишним киловаттам сверху.
Таблица подбора: что меняется при других условиях
| Условие | Что меняется | Что уточнить при заказе |
|---|---|---|
| Среда — масло, не вода | рабочая температура до 250 °C, нужна проверка удельной нагрузки на трубку | тип масла, рабочая температура, есть ли циркуляция |
| Агрессивная химия | материал меняется на AISI 321 (08Х18Н10Т), 316L — по требованию технолога | состав среды, концентрация, pH |
| Однофазная сеть 220 В | элементы включаются параллельно, другая токовая нагрузка на автомат | сечение проводки, номинал автомата |
| Другой фланец вместо G2 | меняются посадочные размеры и длина трубки под новое окно | фото фланца с линейкой или чертёж |
| Мощность выше 15 кВт | либо больше элементов на том же фланце, либо соседний типоразмер блока | расчёт по объёму и времени нагрева |
Цена и сроки
Прямой (не гнутый) блок-ТЭН 15 кВт из нержавейки по калькулятору price-calculators.vercel.app, уровень «норма», — ориентир около 35 100 ₽*. U-образное исполнение на фланце G2 — нестандартная геометрия, в калькуляторе её нет: цену и точный срок считаем по вашему фото или чертежу в день обращения. Обычный срок изготовления — 7–14 рабочих дней, отгрузка СДЭК/ПЭК по России и в Казахстан.
*Цены при закупке от 10 шт. Точный расчёт по чертежу.
Что прислать для расчёта
- Фото или эскиз старого ТЭНа с линейкой: общая длина, межосевое расстояние трубок изгиба, диаметр трубки
- Резьба присоединения — если не уверены, что это G2, сфотографируйте штуцер с линейкой или замерьте шагомером
- Объём бака, тип среды (вода, масло, химия), рабочая температура и давление
- Напряжение питания и схема — однофазная 220 В или трёхфазная 380 В, звезда или треугольник
- Материал оболочки, если он принципиален — 304, 321 (08Х18Н10Т) или другой, и нужны ли паспорт с сертификатом
