Блок ТЭН для котла 9000 Вт: как подобрать и заказать
9000 Вт на котёл почти никогда не делают одной трубкой. Это три петли по 3000 Вт на общем фланце, собранные звездой в сеть 380 В. При диаметре трубки 13 мм и активной части 75 см на петлю ваттная нагрузка выходит 9,8 Вт/см², это нормальный уровень для воды с принудительной циркуляцией. Без циркуляции тот же блок перегреет оболочку в разы.

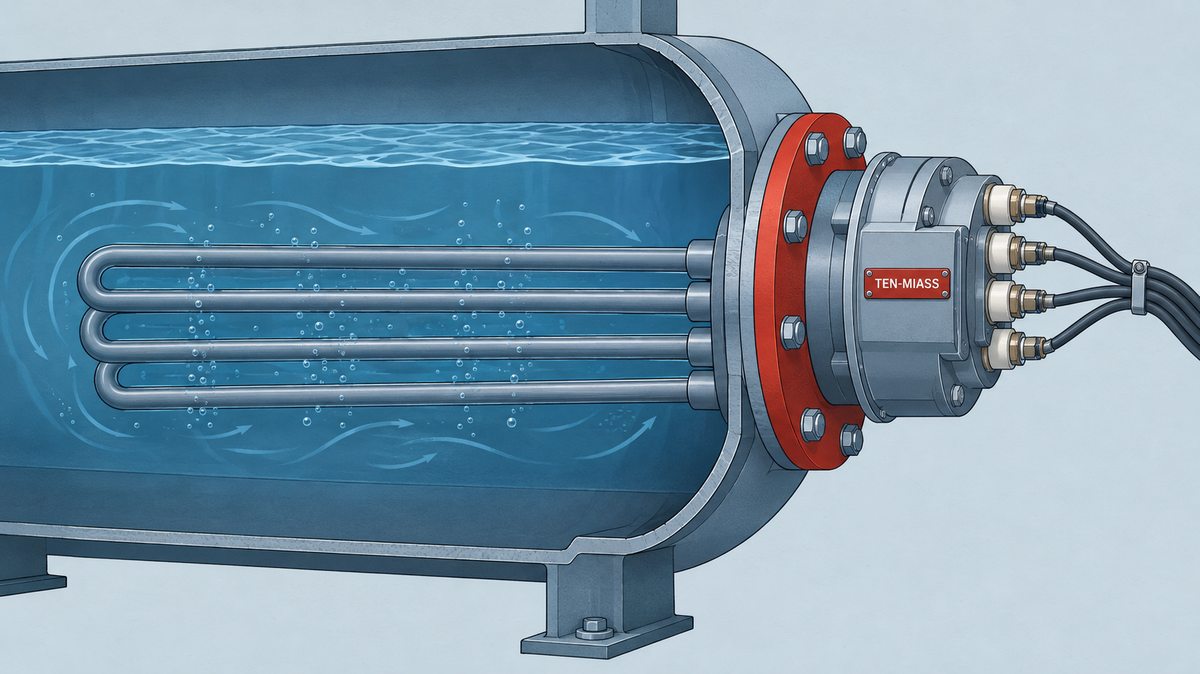

Три петли по 3000 Вт на одном фланце: активная часть трубок полностью в воде, контакты и провода на сухой стороне.
Из чего собирают блок на 9000 Вт
Разбивка на три петли по 3000 Вт не прихоть, а следствие сети. Трёхфазный ввод 380 В даёт фазное напряжение 220 В на каждую петлю в схеме звезда, это привычный режим для нихромовой спирали и магнезитовой засыпки. Один сплошной элемент на 9000 Вт пришлось бы ставить на 220 В с током под 41 А на одной фазе, обычная проводка и автоматы такое не держат. Общее устройство такого узла разобрано в статье про ТЭН на котле.
Три петли дают и вторую выгоду: ступенчатое управление. Термостат или контроллер котла может включать 3, 6 или 9 кВт по очереди, а не гонять всю мощность постоянно. Для твердотопливного котла с дублёром это особенно важно: ночью, пока дрова ещё немного тлеют, хватает одной петли на поддержание, и только при полном остывании включаются все три.
Блок собирают на одном фланце: три трубки проходят сквозь стенку или крышку котла, контактные стержни, гайки и изоляторы выходят на сухую сторону. Резьба фланца обычно дюймовая, от G1 1/4" до G2" под три петли, либо приварной фланец на шпильках, если котёл требует именно такую посадку. Минимальная партия на заказ - 1 блок, делаем под размеры конкретного фланца, а не подгоняем котёл под серийный типоразмер.
Расчёт ваттной нагрузки: сколько см трубки нужно на 3000 Вт
Точного диаметра трубки для блок-ТЭН нет в каждом паспорте, в котельных блоках чаще встречается диапазон 10-13 мм. Берём верхнюю границу, 13 мм, она прочнее на изгиб при монтаже и даёт меньшую длину на ту же мощность. Формула по ГОСТ 13268-88: q = P / (π·d·L), где S = π·d·L - площадь активной (рабочей) части трубки без контактных стержней.
| Диаметр трубки | Активная длина петли | Ваттная нагрузка q | Режим воды | Вывод |
|---|---|---|---|---|
| 13 мм | 750 мм | 9,8 Вт/см² | принудительная циркуляция (8-12) | норма |
| 13 мм | 600 мм | 12,2 Вт/см² | принудительная циркуляция (8-12) | за верхней границей, нужно от 612 мм |
| 13 мм | 1470 мм | 5,0 Вт/см² | стоячая вода, без насоса (3-5) | на пределе, длина нереальна для фланца |
| 10 мм | 970 мм | 9,8 Вт/см² | принудительная циркуляция (8-12) | норма, но петля длиннее на 22 см |
Разница между первой и третьей строкой - это и есть причина, почему блок на 9000 Вт никогда не ставят в бак без гарантированной циркуляции. В стоячей воде допустимая нагрузка падает в 2-2,5 раза, и для тех же 3000 Вт на петлю активная часть должна быть почти полтора метра. На стандартный фланец котла такая петля не встанет, значит остаётся либо снижать мощность, либо обеспечивать поток воды вокруг трубки другим способом.
Твердотопливный котёл с дублёром или электрокотёл: разная логика подбора
Формально блок одинаковый, разница в том, как он включён и чем управляется.
| Параметр | Твердотопливный котёл + ТЭН-дублёр | Электрокотёл |
|---|---|---|
| Режим работы блока | включается эпизодически, когда топливо прогорело и температура падает | основной источник тепла, включён штатно |
| Управление | отдельный термостат на резервный контур, не завязанный на контроллер котла | ступени 3/6/9 кВт по общему термостату или контроллеру котла |
| Циркуляция | нужна проверка: насос может стоять, если котёл работает на дровах без электричества | обычно гарантирована конструкцией, насос включён вместе с котлом |
| Типичная ошибка | повесить блок на одну группу с насосом, который выключат вместе с котлом при простом ремонте | взять блок на 9 кВт при фактической потребности в 3-4 кВт и платить за лишнюю мощность и провода |
Для дублёра на твердотопливном котле отдельный контур важен не меньше, чем сам блок: если при ремонте насоса кто-то обесточит и ТЭН, и циркуляцию одним рубильником, разницы между "котёл остыл" и "перегрев в стоячей воде" можно не заметить вовремя.
Пример расчёта: сколько даёт 9 кВт на баке 500 литров
Мощность для подогрева считается по формуле P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур, t - время в часах.
Бак твердотопливного котла на 500 л, нужно поднять температуру с 40 до 70 °C (ΔT = 30) за 2 часа, пока угли прогорают:
P = 0,00116 × 500 × 30 / 2 = 17,4 / 2 = 8,7 кВт
8,7 кВт укладывается в блок на 9000 Вт с небольшим запасом. Отсюда и популярность этого номинала для котлов среднего объёма: он закрывает типичную ночную просадку без избыточной мощности, которая требует более толстого кабеля и автомата. Если объём бака или темп нагрева другой, порядок счёта тот же, подробнее про выбор номинала - в статье как подобрать мощность ТЭНа для котла.
Таблица подбора блока ТЭН на 9000 Вт
| Признак | Причина | Что менять |
|---|---|---|
| Активная длина петли меньше 600 мм при 3000 Вт | ваттная нагрузка выходит за 12 Вт/см², оболочка перегревается | взять длину от 750 мм либо снизить мощность петли до 2,2-2,5 кВт |
| Нет уверенности, что насос работает постоянно | в стоячей воде допустимая нагрузка падает до 3-5 Вт/см² | ставить реле протока, блокирующее нагрев при остановке циркуляции |
| Котёл твердотопливный, блок нужен только как дублёр | включение должно идти по отдельному термостату, а не постоянно | заказывать блок с отдельным контактом под резервный термостат |
| Питание только 220 В, трёхфазки нет | 9000 Вт на одной фазе дают ток выше 40 А | тянуть 380 В или делить нагрев на несколько блоков меньшей мощности |
Что прислать на расчёт блока ТЭН для котла
- Диаметр или размеры пластины фланца, число отверстий и расстояние между ними (или фото старого блока с линейкой)
- Напряжение сети: 220 или 380 В, однофазная или трёхфазная подача
- Назначение: основной нагрев или резерв на твердотопливном котле
- Есть ли насос циркуляции и работает ли он всегда, когда может работать блок
- Теплоноситель: вода, вода с антифризом, другой состав
- Длина погружной части, которая физически влезает в бак или котёл
Частые ошибки при заказе блока на 9 кВт
- Берут готовый блок по мощности, не проверив фланец. Диаметр отверстия и шаг крепления важнее мощности: не влезет механически, мощность не поможет.
- Ставят блок в бак без гарантированной циркуляции. Расчёт выше показывает: в стоячей воде та же петля требует длины, которая физически не помещается на фланце.
- Сажают дублёр на ту же силовую группу, что насос. При обслуживании насоса пропадает и защита от перегрева петли, и сам нагрев.
- Копируют мощность старого блока без проверки объёма и темпа нагрева. Если бак увеличили при ремонте котла, старая мощность может не успевать за нужным ΔT.
