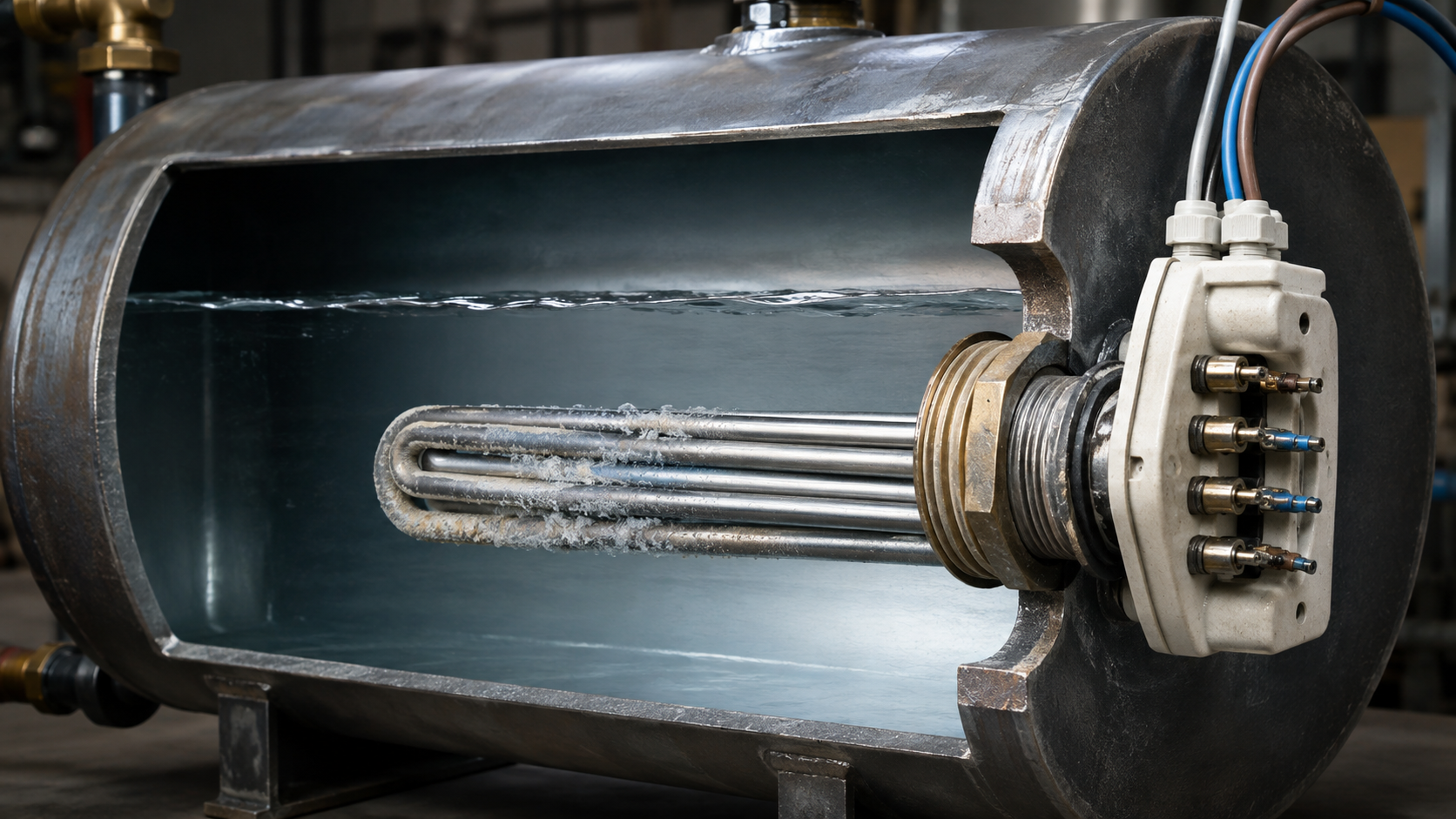

Что такое ТЭН на котле: устройство, расчёт мощности и подбор для промышленной котельной

Трубчатый электронагреватель (ТЭН) на котле — это преобразователь электрической энергии в тепловую, встроенный непосредственно в воду, пар или промежуточный теплоноситель. В промышленной котельной он работает при 380 В, мощностью от 3 до 90 кВт, и подчиняется ГОСТ 13268-88. В отличие от бытового бойлера, промышленный ТЭН — это инженерное изделие под конкретную задачу: объём бака, среду, габариты фланца и режим работы.

Конструкция трубчатого электронагревателя

Внутри ТЭНа находится нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз). Периклаз выполняет две функции: электрическая изоляция спирали от оболочки и теплопередача от нагревателя к стенке. Снаружи — трубчатая оболочка, контактные стержни и, при необходимости, резьбовой штуцер или фланец.

Материал оболочки выбирают по среде, а не по «престижности»:

• Сталь 10 — для воздуха, масла, сухих и неагрессивных сред;
• AISI 304 (08Х18Н10) — для воды и пара до 200 °C, универсальный вариант для котельных;
• Цельнотянутая труба 12Х18Н10Т — для пищевых и агрессивных сред;
• Чистый титан — для сильных окислителей, гальванических ванн, морской воды.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10%. Это значит, что ТЭН 60 кВт может реально выдавать от 54 до 63 кВт. Допуск по сопротивлению — несимметричный: −4/+11%. При проверке омметром замеренное сопротивление сравнивают не с номиналом, а с диапазоном, рассчитанным по этим пределам.

Расчёт мощности ТЭНа для котла

Тепловая мощность, необходимая для нагрева заданного объёма воды за заданное время, определяется по формуле:

Q = m × c × ΔT / t

где m — масса воды, кг; c = 4,19 кДж/(кг·°C); ΔT — разница температур; t — время, с. К полученному значению добавляют потери на теплопроводность корпуса и зеркало испарения — обычно 10–20%.

Для трёхфазной сети 380 В линейный ток:

I = P / (√3 × U_лин)

А сопротивление каждого элемента в звезде:

R = U_фаз² / P_элемента

где U_фаз = 220 В.

Пример расчёта. Нужно нагреть бак объёмом 2 м³ (2 тонны воды) с 10 до 90 °C за 3 часа. Разность температур — 80 °C.

Q = 2000 × 4,19 × 80 = 670 400 кДж ≈ 186 кВт·ч. За 3 часа мощность без потерь — 62 кВт. Добавляем 15% запаса → 71,5 кВт. Выбираем блок-ТЭН мощностью 72 кВт. Ток в линии: 72 000 / (1,732 × 380) ≈ 109 А. Если узел на три элемента по 24 кВт, сопротивление каждой спирали: 220² / 24 000 ≈ 2,02 Ом.

Готовый серийный ТЭН на 60 или 80 кВт не даст точной цифры 72 кВт. При заказе под чертёж мощность рассчитывается под конкретный объём и время нагрева — это экономит и электроэнергию, и время на выход в режим.

Подбор по среде, геометрии и взрывозащите

Среда — первый фактор выбора. Вода в закрытом контуре котельной — это AISI 304 (08Х18Н10). Для пара высокого давления или пищевых сред — цельнотянутая труба 12Х18Н10Т: она бесшовная, без сварного шва, который может стать точкой коррозии. Для хлоридсодержащих сред, химических ванн и кислот — титан, AISI 316 (10Х17Н13М2) или Inconel 600 (ХН78Т), но эти сплавы применяют точечно, когда 304 или 12Х18Н10Т не проходят по стойкости.

Геометрия промышленного ТЭНа — не «палка 300 мм». Диаметр корпуса может быть от 4 до 32 мм, длина — от 30 до 6000 мм. Для котла на 200–500 литров ставят одиночные ТЭНы, для блочно-модульных котельных — блок-ТЭНы с несколькими петлями в одном фланце. Под чертёж изготавливают U-образные, W-образные, змеевиковые конструкции — под габариты шкафа или бака.

На взрывоопасных производствах (нефтеподогрев, парогенераторы в цехах с горючей пылью) ТЭН заключается в герметичный корпус со взрывозащитой Ex-d. Степень защиты оболочки — IP65 или IP68, если нагреватель погружается в воду под давлением или работает во влажной среде.

Для блока из нескольких петель используют крупную фланцевую резьбу: G1.5", G2", G3", M48×2, M56×2, M64×3. Через G1/2 три петли физически не пролезут — этот штуцер только для одиночного ТЭНа на одну петлю. Не путайте эти классы при заказе.

Почему серийный ТЭН из каталога — это компромисс

Каталог предлагает стандартные длины и мощности. Задача инженера — не выбрать «ближайший сверху», а получить ТЭН, который точно впишется в конструкцию. Показательный случай из практики: на пастеризаторе стоял ТЭН 12 кВт с длиной 600 мм, но фактическая длина погружной части составляла 480 мм. Серийный аналог отдавал 75% номинальной мощности — продукт недогревался. Заказ по размерам с длиной активной части 480 мм и мощностью 12 кВт решил проблему за одно изготовление.

Что учитывается при заказе под чертёж:

1. Мощность — рассчитывается до десятых кВт под объём и время нагрева;
2. Длина и диаметр трубки — в пределах досягаемости (от 30 до 6000 мм);
3. Материал оболочки — по агрессивности среды, а не «как в каталоге»;
4. Резьба штуцера или фланца — точно под имеющийся узел;
5. Наличие термопары (тип K, J, T) для автоматики управления.

Изготовление по фото старого ТЭНа, по эскизу или по техзаданию возможно уже с партии в 1 штуку. Срок типового изделия — 5–10 дней.

Таблица типовых решений для котельных

Поверхностная плотность мощности для воды — до 10 Вт/см², для масла — до 4 Вт/см². Превышение этих значений вызывает перегрев оболочки и накипеобразование. При расчёте по чертежу производство указывает фактическую плотность на активной части трубки.

Частые вопросы

Чем ТЭН для промышленного котла отличается от бытового?

Промышленный ТЭН работает на трёхфазном напряжении 380 В, имеет мощность десятки киловатт, фланец крупного диаметра и защиту от искрообразования для взрывоопасных зон. Бытовой ТЭН 1,5 кВт на 220 В — изделие другого класса.

Как проверить ТЭН на котле перед заменой?

Обесточить котел, слить воду, снять перемычки фаз. Замерить сопротивление между контактами и между контактом и корпусом. Для ТЭНа 12 кВт на 380 В сопротивление между фазами около 12 Ом, замыкание на корпус — бесконечность.

Почему ТЭН перегорает в промышленном котле?

Три причины: накипь при жёсткой воде и недостаточной химической подготовке, работа с оголённой верхней частью (сухой ход), завышенная поверхностная плотность мощности при неточном расчёте длины активной части.

Можно ли заказать ТЭН на котёл без чертежа, только по образцу?

Да. Достаточно старого ТЭНа или фотографии с линейкой. По размерам, диаметру, типу резьбы и мощности воспроизводится полная геометрия. Партия от 1 штуки.

Какой фланец нужен для блока ТЭН на 60 кВт?

Для нескольких петель применяется фланец с резьбой G2", G3", M48×2, M56×2 или M64×3. Точный размер зависит от количества петель и схемы соединения: звезда или треугольник.

Что означает класс взрывозащиты Ex-d на ТЭНе?

Взрывонепроницаемая оболочка. Если внутри ТЭНа произойдёт пробой или искрение, оно не выйдет наружу и не подожжёт взрывоопасную атмосферу. Требование для нефтеподогревателей и котельных в зонах класса 1 и 2.

Учитывается ли ГОСТ 13268-88 при приёмке ТЭНа?

Да. Сопротивление и мощность проверяются по стандарту: мощность +5/−10%, сопротивление −4/+11%. При приёмке замеряется фактическое сопротивление холодного ТЭНа, затем пересчитывается на рабочую температуру.

Для котла не нужен «средний ТЭН из каталога». Нужен нагреватель, который рассчитан под ваш объём, среду и режим. Если в техзадании есть мощность, габариты и среда — производство изготовит ТЭН с точным сопротивлением, правильной резьбой и материалом оболочки за 5–10 дней, партия от 1 штуки.
