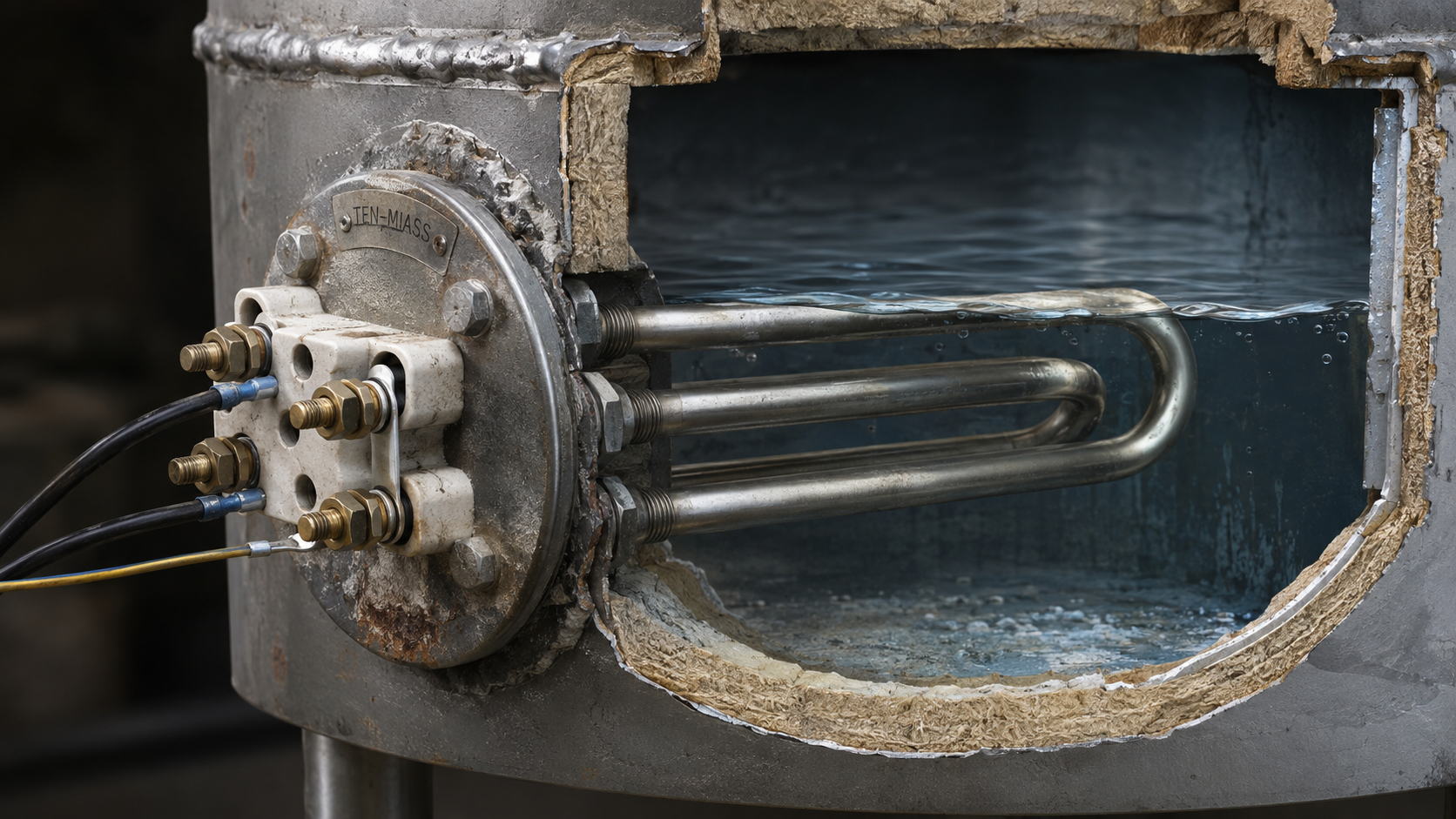

Как подключить блок ТЭНов в электрокотле: схемы звезда и треугольник
При замене нагревательного блока или проектировании электрокотла инженеру необходимо выбрать схему соединения трубчатых нагревателей. От этого зависит напряжение на каждом элементе, ток в фазах и итоговая мощность установки. В трёхфазной сети 380 В используются две базовые схемы — звезда и треугольник. Рассмотрим, как рассчитать сопротивление ТЭНов и правильно выполнить подключение.
Схемы подключения блока ТЭНов: звезда и треугольник
В промышленном исполнении блок ТЭНов — это несколько трубчатых нагревателей, объединённых фланцем. Каждый ТЭН имеет две клеммы. При соединении звездой все клеммы одного конца объединяются в нейтральную точку, а оставшиеся подключаются к фазам A, B, C. На каждом нагревателе действует фазное напряжение:
U_ф = U_л / √3 ≈ 220 В
Сопротивление одного элемента в такой схеме:
R = U_ф² / P = U_л² / (3 × P)
Пример: элемент мощностью 3 кВт в звезде на 380 В должен иметь сопротивление 220² / 3000 = 16,1 Ом.
При соединении треугольником нагреватели соединяются последовательно в кольцо, а к трём точкам соединения подаются линейные напряжения 380 В. На каждом ТЭНе действует полное линейное напряжение, поэтому сопротивление рассчитывается по формуле:
R = U_л² / P
Для того же элемента 3 кВт сопротивление составит 380² / 3000 = 48,1 Ом.
Выбор схемы зависит от конструкции котла и характеристик нагревателей. Звезда удобнее для элементов с номинальным напряжением 220 В, треугольник — для ТЭНов на 380 В. При переключении схемы меняется мощность блока: соединение тех же элементов треугольником даёт в три раза большую мощность, чем звездой. Это важно учитывать при замене блока.
| Мощность одного ТЭНа, кВт | Сопротивление при 220 В (звезда), Ом | Сопротивление при 380 В (треугольник), Ом |
|---|---|---|
| 2 | 24,2 | 72,2 |
| 3 | 16,1 | 48,1 |
| 4 | 12,1 | 36,1 |
| 5 | 9,68 | 28,9 |
| 6 | 8,07 | 24,1 |
| 10 | 4,84 | 14,44 |
Расчёт тока и выбор автоматического выключателя
Линейный ток трёхфазной нагрузки определяется по формуле:
I_л = P_общ / (√3 × U_л)
Например, для блока суммарной мощностью 30 кВт (три элемента по 10 кВт) в сети 380 В ток составит 30000 / (1,73 × 380) = 45,6 А. Для защиты используется автоматический выключатель на 50 А с характеристикой C или D.
ГОСТ 13268-88 устанавливает допуск по мощности +5/−10%. Это соответствует допуску по сопротивлению −4/+11%. Поэтому при проверке элемента с расчетным сопротивлением 16,1 Ом тестер должен показать значение в диапазоне 15,5–17,9 Ом. Более значительное отклонение указывает на несоответствие маркировки реальной мощности.
Пример. Для блока из трёх ТЭНов по 5 кВт при схеме звезда сопротивление каждого элемента должно быть 220² / 5000 = 9,68 Ом. С учётом допуска — от 9,3 до 10,75 Ом. Если мультиметр показывает 8,5 Ом, элемент подобран неверно или нагреватель рассчитан на другое напряжение.
Конструкция блока ТЭНов: материалы и присоединительные размеры
При заказе блока под конкретный котёл важно указать не только электрические параметры, но и конструктивные:
- Диаметр трубки — от 4 до 32 мм.
- Длина нагревателя — от 30 до 6000 мм.
- Материал оболочки подбирается по рабочей среде.
- Фланец блок-ТЭНа имеет крупную присоединительную резьбу: G1.5", G2", G3", M48×2, M56×2, M64×3.
Для воды и пара в системах отопления чаще всего применяют сталь 10 (неагрессивная среда) или нержавеющую сталь AISI 304 (08Х18Н10). Для пищевых производств и агрессивных сред используют цельнотянутую трубу 12Х18Н10Т, а для хлоридсодержащих растворов — титан. Внутри ТЭНа расположена нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз).
Порядок подключения блока ТЭНов
- Обесточьте установку, слейте воду и снимите перемычки, если блок уже был в эксплуатации.
- Проверьте сопротивление изоляции каждого элемента мегаомметром — не менее 1 МОм.
- Прозвоните каждый нагреватель: показания мультиметра должны соответствовать расчёту для выбранной схемы.
- Соберите схему звезды или треугольника в клеммной коробке блока, используя перемычки.
- Подключите заземление к корпусу котла.
- Подайте питание через контактор с тепловым реле, уставку выберите по расчётному линейному току.
- Проверьте токи в фазах токоизмерительными клещами — отклонение от расчёта не должно превышать 10%.
Как заказать блок ТЭНов под вашу схему подключения
При заказе нового блока подготовьте техзадание: суммарную мощность, схему соединения, длину и диаметр корпуса, материал оболочки и тип фланца. Производство ТЭН-Миасс изготавливает блоки по чертежам заказчика партией от одной штуки. Срок изготовления типового ТЭНа составляет 5–10 дней.
Если на вашем предприятии вышел из строя блок ТЭНов и заводская маркировка утеряна — пришлите фото с линейкой. По геометрии и присоединительным размерам восстановим нагреватель до миллиметра, рассчитаем мощность и подберём материал оболочки под рабочую среду.
Отправьте параметры вашего котла — инженер подберёт схему подключения и рассчитает сопротивление элементов бесплатно.
