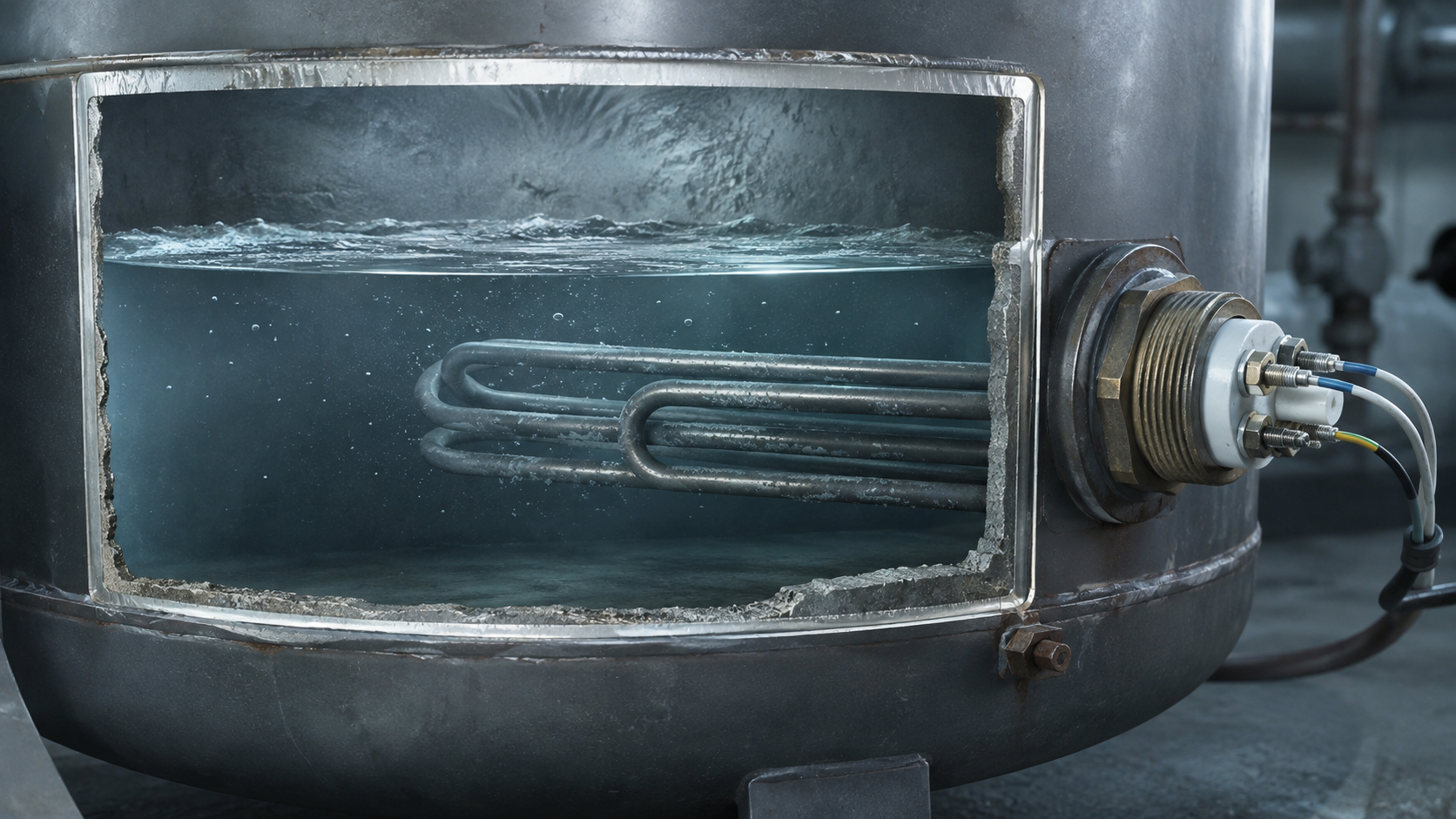

ТЭН для электрокотла: как подобрать мощность 2, 3, 6, 9, 12 кВт

Подбор мощности ТЭНа для промышленного электрокотла начинается не с каталога, а с теплового баланса. Для типового отапливаемого цеха объёмом 5000 м³ и теплопотерями 60 Вт/м² расчётная потребность — около 300 кВт, и один ТЭН на 12 кВт тут ничего не решает, нужна каскадная группа. Но для котельной с блочно-модульной схемой на 30 кВт единичный трубчатый нагреватель 12 кВт — рабочая позиция, а не «самая большая из розницы». Разберём, как инженеру подобрать мощность, длину и схему включения без переплаты и простоя.

Исходные данные для расчёта мощности

Мощность ТЭНа для электрокотла определяется тремя параметрами: объёмом теплоносителя в системе, необходимым перепадом температур и временем разогрева. Формула для инженерного расчёта:

P = (V × ρ × c × ΔT) / t

где V — объём теплоносителя в м³, ρ — плотность воды ~1000 кг/м³, c — теплоёмкость 4,18 кДж/(кг·°C), ΔT — требуемый нагрев в °C, t — время в секундах. Для котла 2000 л воды с подогревом от 60 до 90 °C за 30 минут:

P = (2 × 1000 × 4,18 × 30) / 1800 = 139,3 кВт

В таком контуре один ТЭН на 12 кВт — это аварийный или дежурный режим, а основная нагрузка ложится на группу из 12 нагревателей. Если объём системы 500 л и нужен нагрев от 20 до 80 °C за час, требуемая мощность — около 35 кВт, и тут уже реально работать тремя ТЭНами по 12 кВт.

Ряд мощностей: 2, 3, 6, 9, 12 кВт — что значит каждая позиция

Удельная поверхностная мощность на трубке ТЭНа для воды — ключевое ограничение. Она не должна превышать 15 Вт/см² при вынужденной циркуляции и 8–10 Вт/см² при естественной. Отсюда и физический смысл рядности: ТЭН на 2 кВт — короткая петля для котла малого объёма, ТЭН на 12 кВт — длинная многовитковая конструкция для бака 800–1000 л.

Важно: резьба для одиночного водяного ТЭНа — G1/2", G3/4", G1¼", G1½", G2". Для блок-ТЭНов, где в один шестигранник собраны три петли по 3 кВт, используется фланцевая резьба из крупной группы — G1½", G2", G3" — иначе петли физически не пройдут в горловину. Если вам предлагают блок 9 кВт с резьбой G1/2" — это техническая ошибка.

Однофазное и трёхфазное включение: что важно для котла

ТЭН на 2 и 3 кВт в большинстве случаев работает от однофазной сети 220 В. Тогда сопротивление элемента считается по формуле:

R = U² / P

Для ТЭНа 3 кВт на 220 В: R = 220² / 3000 = 16,1 Ом. Это значение измеряется омметром между контактами нагревателя — и по нему технолог проверяет соответствие ГОСТ 13268-88 (допуск по мощности +5/−10%, что соответствует несимметричному допуску по сопротивлению −4/+11%).

ТЭНы на 6, 9 и 12 кВт в промышленных котлах обычно включаются в трёхфазную сеть 380 В. Три элемента соединяются звездой или треугольником, и от схемы зависит расчёт сопротивления каждой ветви.

Звезда, 380 В. На каждый элемент приходит фазное напряжение U_ф = 380 / √3 ≈ 220 В. Если ветвь рассчитана на 3 кВт, сопротивление:

R = U_ф² / P_элемента = 220² / 3000 ≈ 16,1 Ом

Или через линейное напряжение: R = U_линейного² / (3 × P_элемента) = 380² / 9000 ≈ 16,1 Ом. Линейный ток такой трёхфазной нагрузки:

I = P_общая / (√3 × U_линейного) = 9000 / (1,73 × 380) ≈ 13,7 А

Треугольник, 380 В. На каждый элемент приходит линейное напряжение 380 В. Для ветви 3 кВт сопротивление:

R = U_линейного² / P_элемента = 380² / 3000 ≈ 48,1 Ом

При этом линейный ток выше — для общей мощности 9 кВт он составит 13,7 А, но фазный ток внутри каждой ветви — около 7,9 А. Не перепутайте: если ТЭН рассчитан на 220 В, а вы подали на него 380 В при соединении треугольником, мощность вырастет в 3 раза и нагреватель сгорит за минуты.

Как подобрать ТЭН для твёрдотопливного котла

ТЭН в твёрдотопливный котёл ставится как аварийный подогрев, чтобы контур не замерзал при погасшей топке. Здесь мощность подбирается не на весь объём системы, а на поддержание минимальной температуры +10…15 °C. Для системы 300 л достаточно 3 кВт — теплопотери котла через корпус невелики, а теплоноситель в движении не даст воде закипеть локально.

Схема включения: в твёрдотопливный котёл обычно монтируется ТЭН с резьбой G1¼" или G1½" в нижней части корпуса, рядом с обратным патрубком. Материал оболочки — AISI 304 (08Х18Н10), поскольку при контакте с водой и остановке циркуляции на поверхности возможна локальная коррозия; углеродистая сталь 10 здесь работает хуже. Длина трубки должна быть такой, чтобы нагреватель не касался колосниковой решётки — стандартный гарантийный зазор от торца ТЭНа до стенки в противоположной стороне — не менее 15–20 мм.

Дополнительный момент: для котла, работающего на дровах или угле, выбирайте ТЭН со встроенным термостатом с диапазоном 30–90 °C. Он разрывает цепь при достижении заданной температуры и защищает систему от перегрева при внезапном восстановлении естественной циркуляции.

Пример расчёта: было и стало

Было. Заказчик из машиностроительного цеха купил в рознице ТЭН 12 кВт с резьбой G1¼" под свой электрокотёл. Через два месяца нагреватель вышел из строя: он работал с перегрузом по току, потому что питающая сеть в цехе — 380 В треугольником, а ТЭН был рассчитан на звезду 380 В.

Стало. При обращении на производство ТЭН-Миасс инженер пересчитал схему: для трёхфазной сети 380 В с соединением треугольником нужен ТЭН с сопротивлением каждой ветви 48,1 Ом (при мощности ветви 3 кВт). Изготовили ТЭН 12 кВт с тремя независимыми петлями под фланец G2" — ток каждой ветви 7,9 А, суммарная нагрузка 13,7 А на фазу, что соответствует существующему автомату на 16 А. Срок изготовления — 8 дней, партия — 1 шт, геометрия по чертежу заказчика.

Маркировка и проверка ТЭНа перед монтажом

На корпусе ТЭНа по ГОСТ 13268-88 выбивается: обозначение типа, номинальная мощность, напряжение, схема соединения (для трёхфазных), допустимая температура среды, марка стали оболочки. Расшифруем пример: ТЭН-А-12-380-2.0-Т — ТЭН для воды (А), 12 кВт, 380 В, длина по прямой 2,0 м, оболочка из стали 10. Если в маркировке есть буква «Н» — материал нержавеющий: AISI 304 (08Х18Н10) для воды и пара до 200 °C, 12Х18Н10Т для пищевых и химически агрессивных сред, титан — для хлоридов и гальванических ванн.

Проверка перед монтажом — обязательная процедура. Обесточьте установку, слейте теплоноситель, снимите перемычки между фазами и измерьте три параметра:

• Сопротивление каждой петли — для звезды 380 В (ветвь 3 кВт) ожидаем 16,1 Ом, для треугольника 380 В — 48,1 Ом.
• Сопротивление изоляции между токовыводом и трубкой — должно быть не менее 1 МОм при 500 В мегаомметром.
• Герметичность: визуальный осмотр — не допускаются вмятины, царапины и следы коррозии на трубке.

Если сопротивление ниже расчётного на 10–12% — ТЭН уже не по ГОСТу, установка приведёт к перегреву спирали и скорому выходу из строя. Если выше на 5% — мощность будет ниже номинальной, но это в пределах допуска.

Почему серийный ТЭН не всегда оптимален

Розничный каталог даёт фиксированные позиции: 2, 3, 6, 9, 12 кВт, длина 300–600 мм, резьба под стандартную гильзу. Промышленный электрокотёл часто имеет нетиповые габариты корпуса — высота 850 мм, ширина 500 мм, патрубки под фланец DN100. Серийный ТЭН в такой котёл либо не влезает по длине (упирается в противоположную стенку), либо недобирает мощность из-за меньшей активной поверхности.

На производстве ТЭН-Миасс изготавливают трубчатые электронагреватели под чертёж заказчика от 1 шт. Диаметр корпуса — от 4 до 32 мм, длина — от 30 до 6000 мм. Для электрокотла на 12 кВт это означает: рассчитываем ровно 3 петли по 4 кВт (или 4 петли по 3 кВт), подбираем длину зоны нагрева под объём бака и резьбу под существующий фланец. В результате нагреватель работает в штатном режиме, с запасом по удельному теплосъёму, и служит не 3 месяца, а 3–5 лет.

Мощность ровно под объём бака, длина под габарит шкафа, резьба под имеющийся фланец — три параметра, которые в рознице выбираются из ограниченного ряда, а производстве считаются под задачу. Для инженера, который отвечает за бесперебойность котельной, это разница между регулярной заменой ТЭНов и спокойной работой несколько сезонов.

Если нужен расчёт под ваш котёл и конкретную схему включения — пришлите длину, диаметр, среду, рабочую температуру и напряжение, технолог сделает подбор мощности и материала в течение рабочего дня.

Обратитесь в ТЭН-Миасс — рассчитаем мощность и геометрию под ваш котёл, изготовим от 1 штуки по чертежу за 5–10 дней.
