Блок ТЭН для этиленгликоля: как подобрать мощность и ваттную нагрузку
Для этиленгликоля и его водных растворов ваттную нагрузку блок-ТЭНа закладывают на 20-30 % ниже, чем для воды: не 8-10 Вт/см², а 3-6 Вт/см². Оболочка только нержавеющая сталь AISI 321. Делаем блок-ТЭНы для гликолевых контуров от 1,5 до 15 кВт и выше по чертежу, срок 7-14 рабочих дней, минимальная партия 1 шт. Цена 3510-21700 ₽ в зависимости от мощности и фланца, точный расчёт после получения параметров контура.

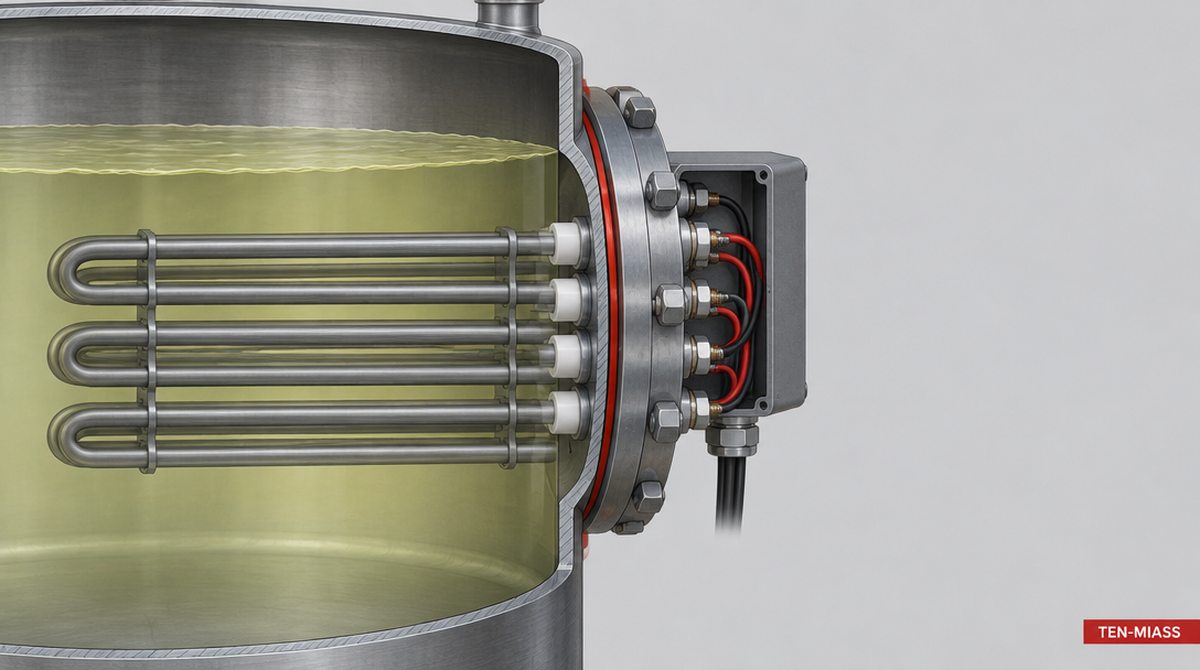

Блок-ТЭН в разрезе: трубки полностью под уровнем раствора, фланец и клеммы снаружи, на сухой стороне.
Почему расчёт на воду не подходит для этиленгликоля
У чистого этиленгликоля теплоёмкость около 2,4 кДж/(кг·К) против 4,19 у воды, а теплопроводность примерно вдвое ниже. Это значит, что при той же плотности теплового потока на поверхности ТЭНа гликоль уносит тепло медленнее, и оболочка у поверхности греется сильнее, чем в воде при той же мощности.
Дальше включается химия. На перегретой стенке этиленгликоль начинает термически разлагаться: раствор темнеет, появляются кислые продукты разложения, которые повышают коррозионную агрессивность к металлу контура. Разлагается именно пристеночный слой, та самая тонкая плёнка жидкости, которая касается оболочки ТЭНа в точке максимального нагрева. Поэтому для гликоля и его водных растворов (антифризов) ваттную нагрузку снижают минимум на 20-30 % от нормы для воды: вместо 8-10 Вт/см² закладывают 3-6 Вт/см² с запасом.
Таблица подбора блок-ТЭНа для этиленгликоля по мощности
| Мощность | Ваттная нагрузка, Вт/см² | Материал оболочки | Типичное применение |
|---|---|---|---|
| 1,5 кВт | 3-4 | AISI 321 | Малые антифризные контуры отопления, узлы подпитки |
| 3 кВт | 4-4,5 | AISI 321 | Системы охлаждения станков и малого оборудования |
| 6 кВт | 4,5-5 | AISI 321 | Промышленные теплообменники, чиллеры среднего размера |
| 10 кВт | 5-5,5 | AISI 321 / 316L | Контуры охлаждения производственных линий |
| 15 кВт | 5-6 | AISI 321 / 316L | Крупные промышленные теплообменники и холодильные установки |
Для мощностей выше 15 кВт собираем блок из нескольких ТЭНов на увеличенном фланце, принцип расчёта тот же. Конкретный пример на 30 кВт на нержавеющем фланце для гликолевого контура разбирали отдельно: блок ТЭН для этиленгликоля 30 кВт 380 В из нержавейки.
Расчёт: насколько вырастает нужная площадь нагрева
Ваттная нагрузка считается по формуле q = P / (π·d·L), где P это мощность в ваттах, d это диаметр трубки, а L это суммарная длина нагреваемого участка. Возьмём блок-ТЭН на 6 кВт с трубками диаметром 13 мм (1,3 см).
Для этиленгликоля при q снижена на 30 % до 5,6 Вт/см²: L = 6000 / (3,14 × 1,3 × 5,6) = 6000 / 22,9 ≈ 262 см (≈2,62 м)
При той же мощности 6 кВт для гликоля нужно почти в 1,4 раза больше поверхности нагрева: трубки длиннее, либо в блок добавляют ещё один-два ТЭНа меньшей удельной нагрузки каждый. Отсюда и больший габарит блок-ТЭНа для гликолевого контура по сравнению с водяным аналогом той же мощности.
Какой материал оболочки выбрать
По умолчанию для этиленгликоля и его смесей ставим нержавеющую сталь AISI 321 (08Х18Н10Т), титан-стабилизированную. Она держит гликоль и типовые ингибиторные присадки без ускоренной коррозии.
- AISI 321, стандартный выбор, если технолог не настаивает на другом
- 316L, альтернатива по запросу, когда в составе раствора есть хлориды или другие агрессивные присадки
- Медь не предлагаем для гликолевых контуров с присадками: при нагреве возможна реакция меди с компонентами антикоррозионного пакета
Почему концентрация раствора важна для расчёта
Процент этиленгликоля в водном растворе определяет температуру замерзания и вязкость смеси. От вязкости зависит скорость циркуляции в контуре, а значит и то, насколько быстро отводится тепло от поверхности ТЭНа. Чем гуще и медленнее циркулирует раствор, тем консервативнее берём ваттную нагрузку. Поэтому концентрацию нужно сообщить при заказе: без неё расчёт мощности и запаса делаем по средним цифрам, с меньшей точностью.
Что прислать для расчёта блок-ТЭНа под этиленгликоль
- Объём контура в литрах и требуемую скорость нагрева или допустимую ΔT
- Концентрацию этиленгликоля в растворе, %
- Рабочую и максимально допустимую температуру контура
- Тип фланца или посадки, диаметр патрубка, чертёж или фото посадочного места
- Напряжение питания и желаемое число ТЭНов в блоке, если есть предпочтение
Если контур уже эксплуатируется и нужна замена, проще прислать фото маркировки старого блок-ТЭНа или эскиз фланца с размерами. Это ускоряет расчёт: не нужно восстанавливать параметры с нуля.
Где применяются блок-ТЭНы для этиленгликоля
Три основных сценария, под каждый свой расчёт ваттной нагрузки и материала:
- Системы охлаждения оборудования: станки, экструдеры, пресс-формы с гликолевым контуром охлаждения
- Антифризные контуры отопления: подогрев незамерзающего теплоносителя в системах, где вода замерзает зимой
- Промышленные теплообменники и чиллеры: подогрев или поддержание температуры гликоля в технологическом цикле
Если узел на фланце кламп, смотрите готовый разбор: ТЭНБ для этиленгликоля с фланцем кламп. Общий принцип выбора нержавеющей оболочки для блок-ТЭНов разбирали здесь: блок ТЭН для ёмкости из нержавейки.
