Блок ТЭН для ёмкости из нержавейки: изготовление на заказ по вашим размерам

Короткий ответ: для ёмкости, контактирующей с пищевым или фармацевтическим продуктом, фланец и трубки блок-ТЭНа делают только из нержавеющей стали: AISI 304 как база, AISI 316 если среда кислая или хлоридная. Цена считается по формуле кВт × 2340 ₽: блок 6 кВт стоит 14040 ₽, блок 12 кВт стоит 28080 ₽. Мощность под объём ёмкости и время нагрева рассчитывают по формуле ниже, точный заказ оформляют по чертежу или фото.

Почему в пищевом и фармацевтическом контуре нержавейка не опция, а требование

Ёмкость, где продукт касается металла напрямую (варочный котёл, танк для молока, реактор для сиропа, бак для фармацевтического раствора), проходит цикл CIP-мойки: щелочь, затем кислота, затем ополаскивание горячей водой. Чёрная сталь в этом цикле ржавеет за недели, частицы окалины отслаиваются и попадают в продукт при следующей варке. Санитарный аудит такую партию бракует, поставщика с ржавым ТЭНом в котле вычёркивают из реестра допущенных подрядчиков.

Поэтому фланец, корпус трубок и крепёж блок-ТЭНа для такой ёмкости делают из нержавеющей стали. Не как опцию за доплату, а как единственный вариант, который проходит мойку и не меняет вкус и состав продукта.

Какую сталь брать: AISI 304 или AISI 316

AISI 304 (аналог 08Х18Н10) является базовой нержавейкой для пищевого оборудования. Держит воду, пар, молочные и большинство пищевых сред, стандартную щелочную и слабокислотную CIP-мойку. Это сталь по умолчанию, если технолог не указал агрессивную среду отдельно.

AISI 316 дополнительно легирована молибденом, поэтому устойчива к хлоридам (солевые растворы, морская вода) и к более концентрированным кислотам: лимонной, уксусной, усиленным режимам кислотной мойки. Её берут, когда среда действительно этого требует: консервация в рассоле, фруктовые концентраты с высокой кислотностью, фармацевтические реакторы с агрессивными реагентами.

Частая ошибка на этапе заказа: взять 304 там, где по регламенту нужна 316, потому что «нержавейка и нержавейка». Через несколько месяцев CIP-мойки концентрированной кислотой на фланце появляется питтинговая коррозия: точечные язвы, через которые со временем потечёт. Переделка блока с уже установленной ёмкостью дороже, чем правильный выбор стали на старте.

Сколько стоит блок ТЭН из нержавейки по мощностям

Цена считается по формуле: кВт × 2340 ₽. Это вдвое дороже, чем блок из чёрной стали: лист и труба AISI 304 дороже сами по себе, а токарная и сварочная обработка нержавейки идёт медленнее, риск пережога металла и потери стойкости сварного шва выше, чем на углеродистой стали.

Цена при стандартной компоновке фланца AISI 304, точный расчёт выполняем по чертежу и фото ёмкости в день обращения. Для AISI 316 (кислотостойкая) цена уточняется отдельно.

Как рассчитать мощность под объём ёмкости

Формула одна для водяного и продуктового нагрева: P = 0,00116 × V × ΔT / t, где V (объём в литрах), ΔT (разница между стартовой и целевой температурой, °C) и t (время нагрева, часов).

Пример из заявки: ёмкость 1000 л, продукт нужно поднять с 20 до 60 °C (ΔT = 40 °C) за ночную паузу перед сменой, в запасе есть 7,5 часа.

P = 0,00116 × 1000 × 40 / 7,5 = 46,4 / 7,5 ≈ 6,2 кВт

Округляют до ближайшего типового блока, получаем 6 кВт. Если нагреть нужно быстрее и времени меньше, мощность растёт пропорционально: тот же объём и ΔT за 4 часа потребуют уже около 11,6 кВт, это уже 12-киловаттный блок. Запас по времени снижает требуемую мощность, это самый дешёвый способ сэкономить на блоке.

Что прислать для расчёта

• Объём и форма ёмкости (цилиндр, конус, прямоугольный бак)
• Место под монтаж: готовый штуцер с резьбой или место под сверление нового фланца
• Рабочая среда: вода для CIP-контура или продукт напрямую (молоко, сироп, реагент)
• Стартовая и целевая температура, желаемое время нагрева
• Напряжение сети: 220 или 380 В
• Фото или чертёж посадочного места с размерами

Какой блок получает заказчик

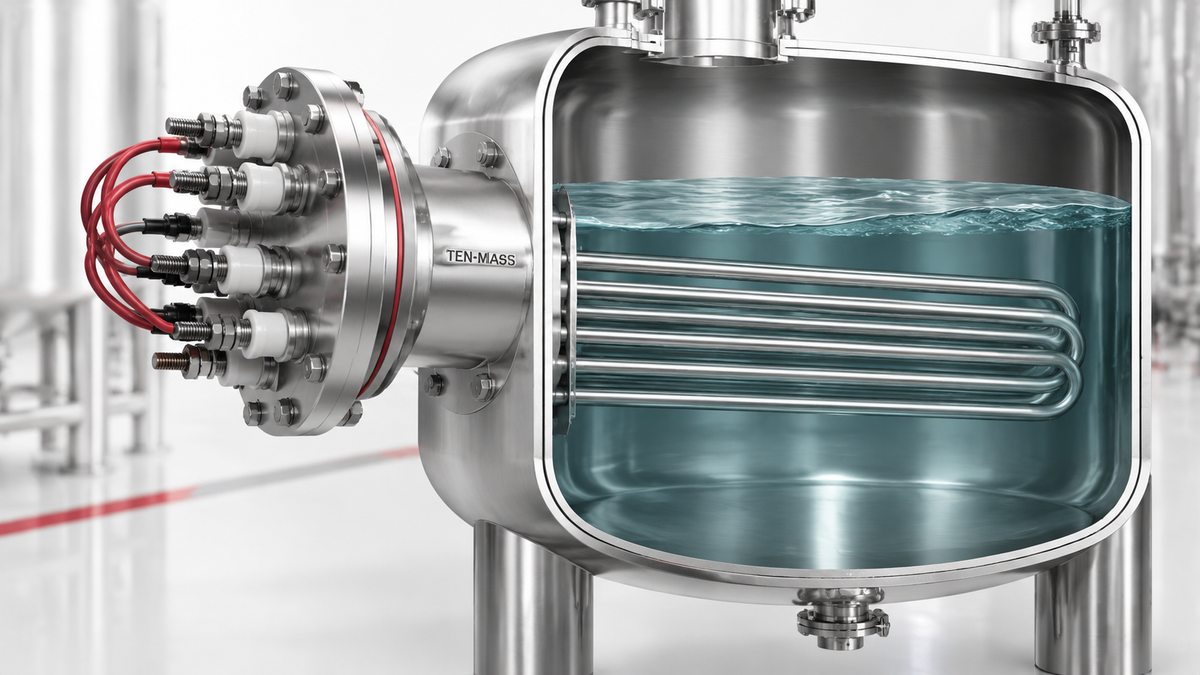

Трубчатые элементы AISI 304 или 316 собраны на общем фланце, сваренном аргонодуговой сваркой по нержавейке, шов проходит контроль на герметичность перед отгрузкой. Клеммная коробка с изоляторами и крепёжные шпильки расположены на сухой стороне фланца, вне контакта с продуктом. Срок изготовления 7-14 рабочих дней, минимальная партия: 1 блок, отгрузка СДЭК или ПЭК по РФ и в Казахстан.

Частые вопросы

Подробнее о выборе марки стали под конкретную среду читайте в статье AISI 304 vs 321 vs 316: выбор стали для промышленных ТЭНов. Про более мощные блоки на 380 В читайте в статье блок ТЭН 15 кВт 380 В из нержавейки.
